Διάφορες Ρυθμίσεις για Στοιχεία Βιβλιοθήκης

Για να δείτε αυτό το πάνελ, πηγαίνετε στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου.

Αυτό το πάνελ και τα περιεχόμενά του εξαρτώνται από τις βιβλιοθήκες που έχετε φορτωμένες. Μπορείτε να έχετε πολλά πάνελ, ένα για κάθε φορτωμένη βιβλιοθήκη.
Όλα τα αντικείμενα βιβλιοθήκης που βρίσκονται σε μία συγκεκριμένη βιβλιοθήκη θα εμφανίζονται με βάση τις Επιλογές Άποψης Μοντέλου που ρυθμίστηκαν εδώ.
Οι επιλογές θα εφαρμόζονται μόνο στα αντικείμενα των οποίων το GDL script είναι προγραμματισμένο να τις ακολουθεί.

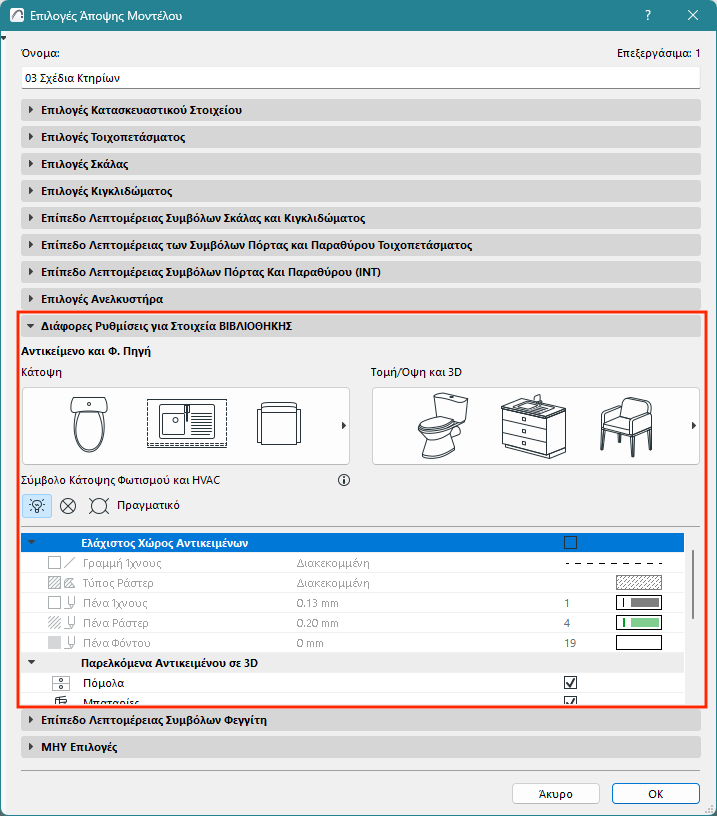

Στην GRE έκδοση, το πάνελ μοιάζει με αυτό:

Ελάχιστος Χώρος Αντικειμένων

Τσεκάρετε αυτό το κουτάκι για να εμφανίσετε τον ελάχιστο χώρο των αντικειμένων στην Κάτοψη, χρησιμοποιώντας περίγραμμα και ράστερ. Διαλέξτε επιλογές για τον τύπο γραμμής και την πένα του περιγράμματος, καθώς και για τον τύπο ράστερ/πένας/φόντου.

Το περίγραμμα/ράστερ Ελάχιστου Χώρου εμφανίζεται για όλα τα αντικείμενα για τα οποία έχει οριστεί η παράμετρος Ελάχιστου Χώρου.

Για τα Αντικείμενα, χρησιμοποιήστε τις παραμέτρους Ελάχιστου Χώρου των Ρυθμίσεων Αντικειμένου.

Επίπεδο Λεπτομέρειας Αντικειμένου και Φ. Πηγής

Ορίστε το Επίπεδο Λεπτομέρειας στην Κάτοψη:

Πλήρες, Απλοποιημένο, ή Σχηματικό

και σε Τομή/Όψη και 3D Προβολές:

Πλήρες, Απλοποιημένο ή Σχηματικό

Τα Αντικείμενα και οι Φ. Πηγές χρησιμοποιούν τις ρυθμίσεις επιπέδου λεπτομέρειας που ορίζεται εδώ, εξ ορισμού (από ΕΑΜ). Για ένα συγκεκριμένο Αντικείμενο/Φ. Πηγή, εάν είναι διαθέσιμος ο έλεγχος, μπορείτε να παρακάμψετε το επίπεδο λεπτομέρειάς του στις Ρυθμίσεις Στοιχείου (χρησιμοποιήστε τους ελέγχους 2D ή 3D Απεικόνιση)

Δείτε: 2D και 3D Απεικόνιση των Αντικειμένων.

Σύμβολο Κάτοψης Φωτισμού και HVAC

Διαλέξτε μία από τις επιλογές απεικόνισης των Συμβόλων Κάτοψης αντικειμένων Φωτισμού και HVAC (π.χ. Φ. Πηγή Οροφής, Αισθητήρας Καπνού, Στόμιο Αέρα) στη Μελέτη.

Πραγματικό
Ηλεκτρολογικά
Σχέδιο Οροφής (RCP)

Παρελκόμενα Αντικειμένου στο 3D

Κάντε κλικ στα κουμπιά εναλλαγής για εμφάνιση ή απόκρυψη αυτών των τύπων παρελκομένων στο 3D:

Πόμολα
Μπαταρίες

Γραμμή Ανοίγματος Αντικειμένου σε 3D

Διαλέξτε Πόμολο ή Μεντεσέδες για να ρυθμίσετε τον προσανατολισμό των γραμμών ανοίγματος.
Επιλέξτε Τύπο Γραμμής (διακεκομμένη, συνεχής, τελείες) για τις γραμμές ανοίγματος στην πλευρά ανοίγματος και στην αντίθετη πλευρά.
Σημείωση: Αυτή η επιλογή είναι εξαρτημένη από την κλίμακα (συνήθως, οι γραμμές ανοίγματος δεν εμφανίζονται στις πολύ μικρές κλίμακες).

ΜΗΥ Συνδέσεις Αντικειμένου

Χρησιμοποιήστε αυτό το κουτάκι ελέγχου για να εμφανίσετε ή να αποκρύψετε τις συνδέσεις που μπορούν να προσαρτηθούν σε οποιοδήποτε αντικείμενο σε μία όδευση ΜΗΥ.
