Ρυθμίσεις Εργαλείων τύπου-Γραμμή

Γραμμή - Πάνελ Γενικές Ρυθμίσεις

• Επιλέξτε έναν Τύπο Γραμμής από την pop-up παλέτα επιλογής.
• Γράψτε έναν αριθμό Πένας (1-255) για τη Γραμμή/Τόξο/ΠολυΓΡΑΜΜΗ/Spline.
• Κάντε κλικ στο χρώμα για να εμφανιστεί η παλέτα επιλογής Χρώματος Πένας για τη Γραμμή/Τόξο/ΠολυΓΡΑΜΜΗ/Spline.
• Μόνο για πολυΓΡΑΜΜΕΣ: Διαλέξτε μία προτίμηση για τον τρόπο χειρισμού του διακεκομμένου μοτίβου.
• Τσεκάρετε το κουτάκι Περίγραμμα Χώρου για να μπορούν οι γραμμές να ορίζουν αυτόματα τα όρια των τοποθετούμενων Χώρων.

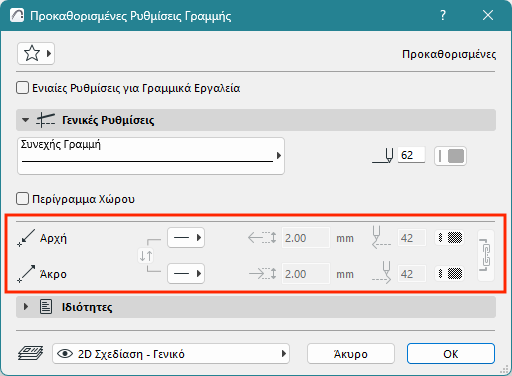

Απόληξη

Χρησιμοποιήστε τον επιλογέα τύπου Απόληξης για να προσθέσετε απολήξεις στην αρχή και το τέλος μίας Γραμμής/Τόξου/ΠολυΓΡΑΜΜΗΣ/Spline.

• Εισάγετε τιμές ύψους για την Απόληξη σημαδιού Αρχής και Τέλους.
• Γράψτε έναν αριθμό Πένας (1-255) για την Απόληξη σημαδιού Αρχής και Τέλους.
• Κάντε κλικ για την παλέτα επιλογής Χρώμα Πένας για την Απόληξη σημαδιού Αρχής και Τέλους.
• Κάντε κλικ και επιλέξτε μία απόληξη από τα αναδυόμενα εικονίδια Απόληξης για την επιλογή τύπου σημαδιού.

  Note:

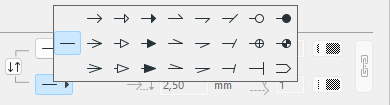

  • Εάν διαλέξετε την επιλογή χωρίς απόληξη από τα αναδυόμενα εικονίδια Απόληξης, το μέγεθος και το χρώμα πένας δεν θα είναι διαθέσιμα.



  • Ανταλλάξτε ή συνδέστε μεγέθη απολήξεων και χρωμάτων πένας.

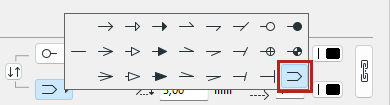

  • Για το εργαλείο Γραμμή: Ο τελευταίος τύπος απόληξης κάνει διπλή τη γραμμή. Ο κέρσορας έλκεται από την αόρατη γραμμή του άξονα μεταξύ των δύο ορατών γραμμών.





Γραμμή - Πάνελ Ιδιότητες

Το πάνελ Ιδιότητες Γραμμής είναι ίδιο για τα εργαλεία Γραμμή, Τόξο/Κύκλος, ΠολυΓΡΑΜΜΗ και Spline.
