Ρυθμίσεις Εργαλείου Πλάκα

Σημείωση για τους χρήστες MEP Designer: Μπορείτε να δημιουργείτε και να επεξεργάζεστε πλάκες, ωστόσο, προορίζονται ως αναφορά για το ΜΗΥ Μοντέλο και εμφανίζονται με μία υπερισχύουσα ρύθμιση.

Για μία περιγραφή των γενικών ρυθμίσεων που είναι κοινές για όλα τα εργαλεία της Εργαλειοθήκης, δείτε: Εργασία στους Διαλόγους Ρυθμίσεων Εργαλείων.

Το εργαλείο Πλάκα χρησιμοποιείται για σχεδίαση και επεξεργασία πλακών, τα βασικά οριζόντια κατασκευαστικά μπλοκ του Εικονικού Κτηρίου.

Για περισσότερες πληροφορίες, δείτε: Πλάκες.

Πλάκα - Πάνελ Γεωμετρία και Τοποθέτηση

Πάχος Πλάκας: Γράψτε μία τιμή για το πάχος της πλάκας.

Σημείωση: Εάν η πλάκα έχει σύνθετη δομή, τότε το πάχος της πλάκας καθορίστηκε στο Επιλογές > Χαρακτηριστικά Στοιχείου > Σύνθετες Δομές και είναι ίσο με το συνολικό πάχος των στρώσεων. Το πάχος μίας σύνθετης δομής πλάκας δεν είναι επεξεργάσιμο στις Ρυθμίσεις Πλάκας αλλά πρέπει να πάτε στο Επιλογές > Χαρακτηριστικά Στοιχείου > Σύνθετες Δομές.

Αν θέλετε να επεξεργαστείτε το πάχος της πλάκας στις Ρυθμίσεις Πλάκας, επιλέξτε μία πλάκα που δεν έχει σύνθετη δομή (βασική).

Απόκλιση από Αρχικό Όροφο: Καθορίστε μία απόκλιση του επιπέδου αναφοράς της Πλάκας από τον Αρχικό της Όροφο. Το επίπεδο αναφοράς έχει αρκετές πιθανές ρυθμίσεις. (Δείτε: Επίπεδο Αναφοράς .)

Αρχικός Όροφος

Δείτε: Αρχικός Όροφος.

Απόκλιση από Στάθμη Αναφοράς: Καθορίστε μία απόκλιση του επιπέδου αναφοράς της Πλάκας από τη δεδομένη στάθμη Αναφοράς. Εξ ορισμού, αυτή η στάθμη Αναφοράς είναι το Μηδέν της Μελέτης.

Το επίπεδο αναφοράς Πλάκας έχει αρκετές πιθανές ρυθμίσεις.
Δείτε: Επίπεδο Αναφοράς.

Δομή Πλάκας

Κάντε κλικ σε ένα από αυτά τα εικονίδια για να ορίσετε την Πλάκα ως Βασική ή Σύνθετη και στη συνέχεια επιλέξτε ένα χαρακτηριστικό που εκφράζει τις δομικές της ιδιότητες:

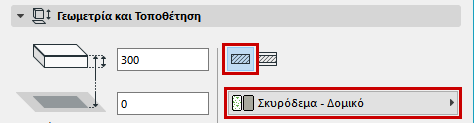

Για μία Βασική Πλάκα: χρησιμοποιήστε το pop-up για να επιλέξετε το Δομικό Υλικό της.

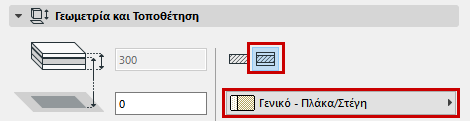

Για μία Σύνθετη Πλάκα: χρησιμοποιήστε το pop-up για να επιλέξετε τη Σύνθετη Δομή της.

Σημείωση: Αυτό το pop-up απαριθμεί τις σύνθετες δομές των οποίων η ρύθμιση «Χρήση με" περιλαμβάνει το στοιχείο Πλάκα: βλ. «Χρήση με" - ορίστε τη διαθεσιμότητα της σύνθετης δομής

Γωνία Χείλους Πλάκας

Εξ ορισμού, το χείλος της Πλάκας είναι κάθετο στην επιφάνειά της (90 μοίρες). Εάν θέλετε να χρησιμοποιήσετε μία ειδική γωνία χείλους, κάντε κλικ στο αντίστοιχο εικονίδιο και εισάγετε τη γωνία σε μοίρες, στο πεδίο που είναι δεξιά.

Σημείωση: Μπορείτε να ορίσετε διαφορετική ειδική γωνία για κάθε ένα χείλος. Εάν συμβαίνει αυτό, ένα “ειδικό” κίτρινο εικονίδιο εμφανίζεται δίπλα στον έλεγχο ρύθμισης του τύπου χείλους, στις Ρυθμίσεις Πλάκας.

Δείτε: Ορισμός Ειδικής Γωνίας και Επιφάνειας Χείλους Πλάκας.

Επίπεδο Αναφοράς

Ανάλογα με τη δομή που επιλέγετε για την Πλάκα (είτε βασική, είτε σύνθετη πλάκα), έχετε μία ποικιλία επιλογών για το Επίπεδο Αναφοράς Πλάκας:

Το επίπεδο αναφοράς μίας βασικής Πλάκας είναι είτε η άνω, είτε η κάτω επιφάνεια της Πλάκας.
Το επίπεδο αναφοράς μίας σύνθετης Πλάκας μπορεί να είναι μία από τις εξής τέσσερις επιλογές: άνω επιφάνεια της πλάκας, κάτω επιφάνεια της πλάκας, άνω επιφάνεια του πυρήνα, κάτω επιφάνεια του πυρήνα.

Σημείωση: Εάν η επιλεγμένη σύνθετη δομή δεν έχει κανένα πυρήνα, τότε οι σχετικές με τον πυρήνα επιλογές του επιπέδου αναφοράς θα είναι γκριζαρισμένες.

Χρησιμοποιήστε την Παλέτα Πληροφοριών ή το Πάνελ Γεωμετρία και Τοποθέτηση των Ρυθμίσεων Πλάκας για να επιλέξετε ένα επίπεδο αναφοράς.

Δείτε επίσης: Επίπεδο Αναφοράς Πλάκας.

Πλάκα - Πάνελ Κάτοψη και Τομή

Δείτε: Εμφάνιση Στοιχείου σε Κάτοψη και Τομή

Σημείωση: Ο τύπος γραμμής των πλακών που εμφανίζονται σε άλλους ορόφους καθορίζεται στο Επιλογές > Προτιμήσεις Μελέτης > Κληροδότηση.

Ράστερ Κάλυψης

Δείτε: Ανάθεση ενός Ράστερ Κάλυψης.

Πλάκα - Πάνελ Μοντέλο

Αυτό το πάνελ επηρεάζει την 3D εμφάνιση της πλάκας.

Δείτε επίσης: Υπερισχύουσες Επιφάνειες Με Βαφέα Επιφάνειας.

Δείτε: Ορισμός Ειδικής Γωνίας και Επιφάνειας Χείλους Πλάκας.

Για περισσότερες πληροφορίες, δείτε: Στοίχιση 3D Υφής.
