Épületgépészeti elemek grafikus szerkesztése

Gyorsabb portcsatlakozások

A 2D alaprajzon a nyomvonalvezetés mostantól bármely portról elindítható, még akkor is, ha több port közvetlenül egymás felett helyezkedik el. Amikor egy ilyen eszköztől indítja el a nyomvonalvezetést, egy információs szöveg megjeleníti a port adatait és magasságát.

A Tab billentyűvel végiglépkedhet az összes elérhető porton, és kiválaszthatja azt, amelyet következőként használni szeretne – anélkül, hogy 3D-re kellene váltania

Videó megtekintése: Átfedő csatlakozások kezelése

Beágyazott berendezések intuitív elhelyezése

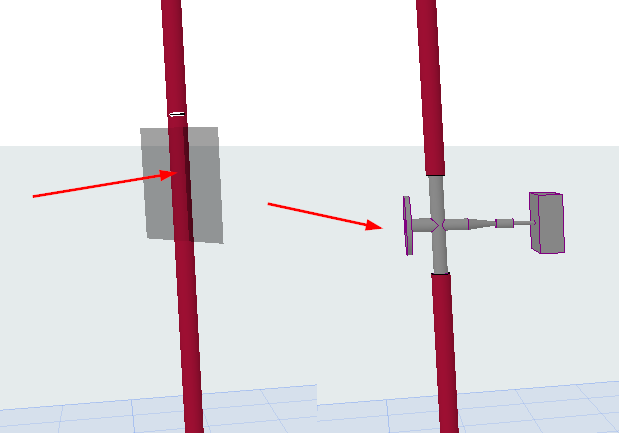

1. Ábra Háromutas szelep: Válasszon ki egy csövet, és kattintson az elhelyezéshez	2. Ábra Tekercs elem: válasszon ki egy vízszintes légcsatornát, és kattintson az elhelyezéshez

Az Épületgépészeti elemek és nyomvonalak továbbfejlesztett grafikus szerkesztése

A grafikus szerkesztési csomópontokkal módosíthatja a csatlakozásokat és az elemek geometriáját – anélkül, hogy párbeszédablakokba kellene gépelnie.

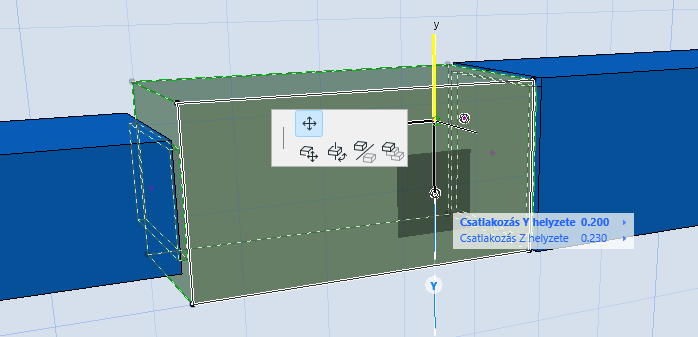

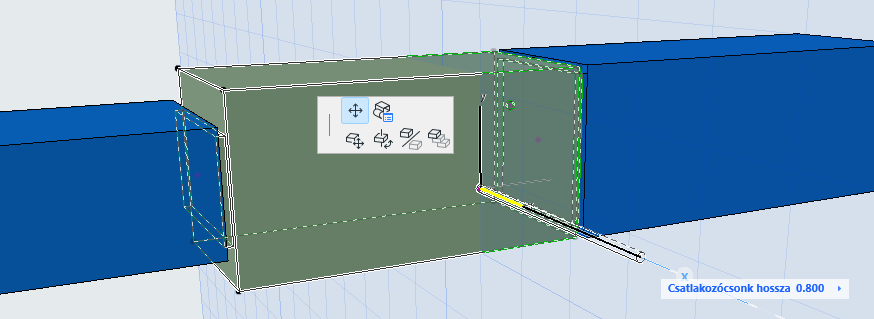

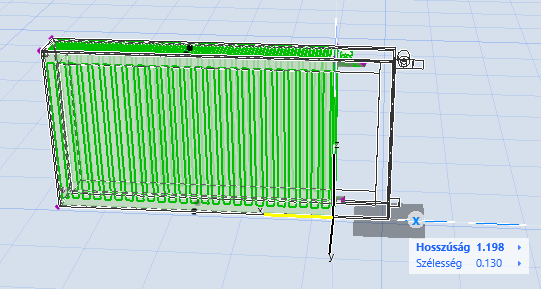

3. Ábra Csatlakozások áthelyezése	4. Ábra Csatlakozás hosszának beállítása	5. Ábra Hosszúság, szélesség, magasság

Szükség szerint igazíthat egy függőleges nyomvonalat (például téglalap alakú légcsatornát vagy kábeltálcát) – ezután az új pozícióból indíthatja el a vízszintes nyomvonalvezetést.

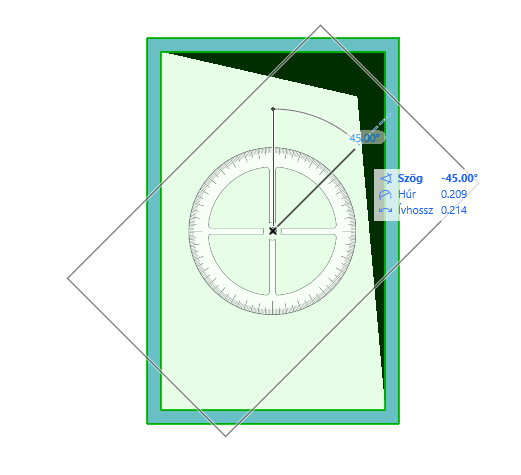

6. Ábra Függőleges nyomvonal elforgatása

Videó megtekintése: Továbbfejlesztett grafikus szerkesztés
