Szabványosított sematikus megjelenítés épületgépészeti rendszerekhez

Az MEP Designer 30 megkönnyíti az áttekinthetőbb és pontosabb épületgépészeti dokumentáció készítését a 2D terveken elérhető rugalmasabb elemmegjelenítésnek köszönhetően.

  • A szimbolikus dokumentáció minden nézetben következetes, és támogatja az automatikus konszignációkat és címkézést

  • Sematikus alaprajzi jeleket használhat, amelyek az elemek funkcióját, nem pedig a geometriájukat jelenítik meg

  • A dokumentációs kimenet megfelel a beküldési és kivitelezési szabványoknak, támogatva az iparági munkafolyamatokat és a jogszabályi megfelelést

  • Szükség esetén felülírhatja a modellnézet-beállításokat az egyes elemek egyedi megjelenítéséhez

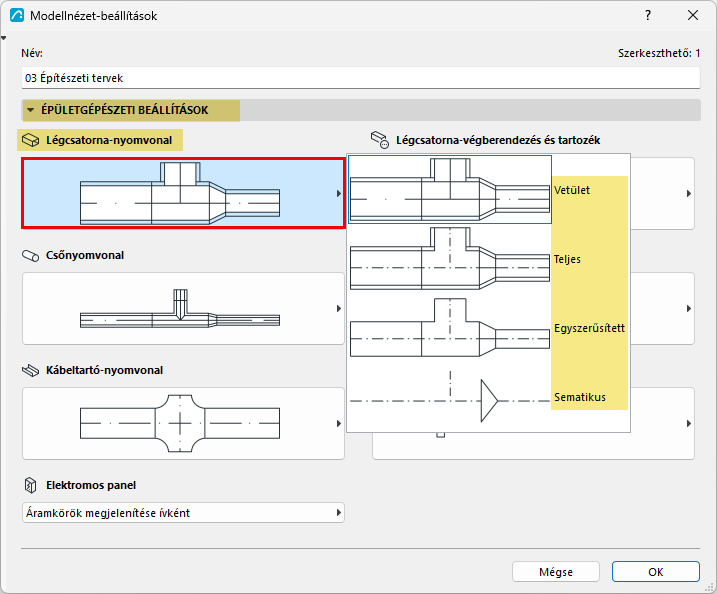

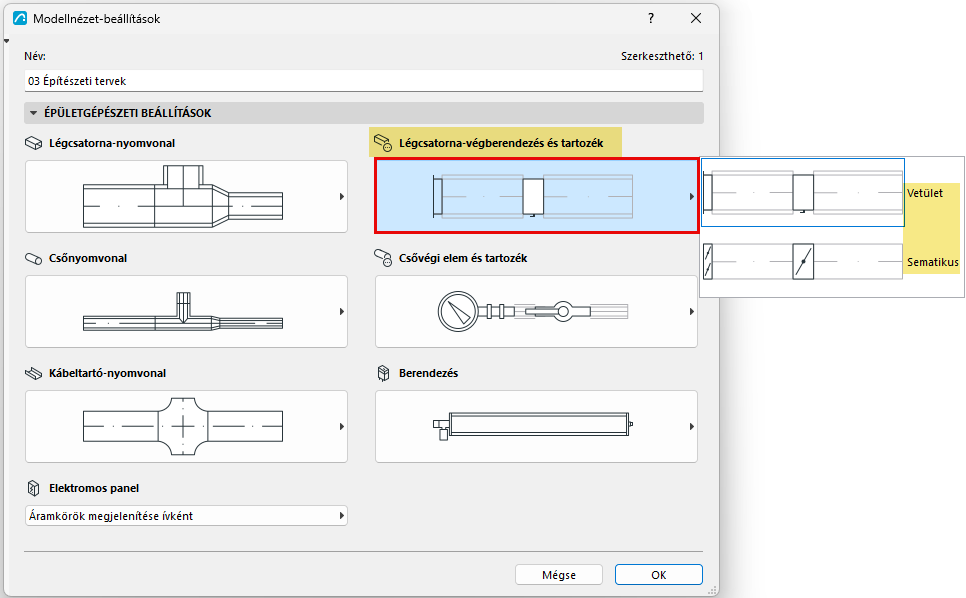

Könnyedén válthat az épületgépészeti nyomvonalak és az egyes elemtípusok megjelenítése között a Modellnézet-beállítások segítségével. Vetített, teljes (szigeteléssel), egyszerűsített (szigetelés nélküli) vagy sematikus megjelenítést használhat
image-20260612-135833.png image-20260612-135927.png
image-20260611-153921.png image-20260611-153901.png image-20260611-153912.png
Vetített megjelenítés Egyszerűsített (szigetelés nélkül) Sematikus

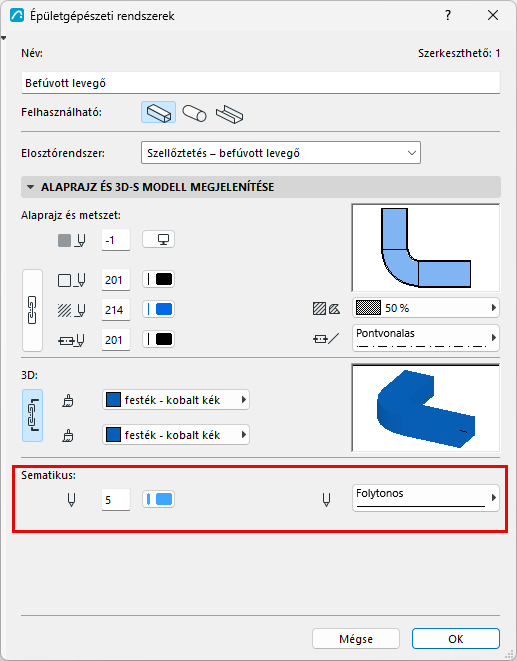

Sematikus megjelenítés esetén a vonalszíneket rendszer szerint határozhatja meg az Épületgépészeti rendszerek párbeszédablakban.

Videó megtekintése: Sematikus épületgépészeti alaprajz
