A Kép kitöltések alkalmazhatók a Vázlatkitöltések vagy Fedő kitöltések előtereként.
Az alapértelmezett sablonban találhatók előre meghatározott képkitöltések, de egyedi képkitöltés is megadható.
Új képi kitöltés létrehozása
Válassza a Beállítások > Elemattribútumok > Kitöltések parancsot.
Kattintson az Új gombra.

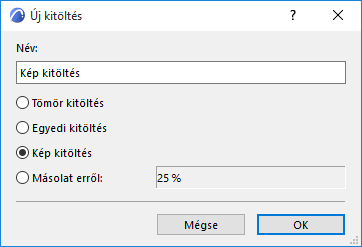

Az Új kitöltés párbeszédpanelen válassza a Kép kitöltés lehetőséget.
Az Elérhetőség panelen adja meg az új Kép kitöltést vázlat- és/vagy fedőkitöltésként.

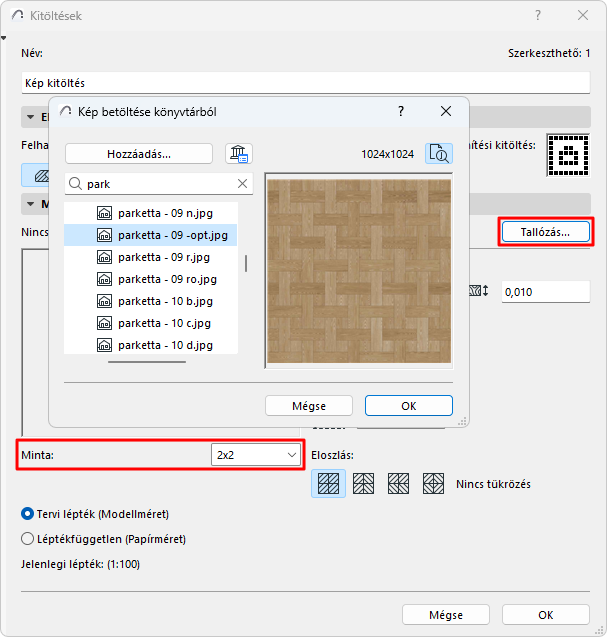

A Megjelenés panelen kattintson a Tallózás gombra a könyvtári mappákat tartalmazó párbeszédablak megjelenítéséhez. Keresse meg benne a kívánt képet, és az OK gombra kattintva töltse be.
Adja meg az előnézetben megjelenített textúraegységek számát a Minta mezőben.

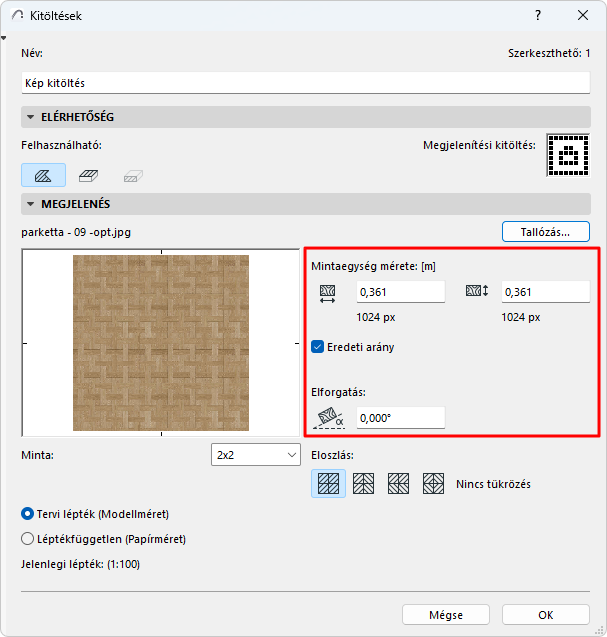

A Képméret vezérlőkkel adja meg a Kép kitöltés pontos méretét és mintáját.
Eredeti arány: A vízszintes és a függőleges méretek értékeinek összekapcsolása úgy, hogy a kép ne torzuljon, ha módosul a mérete.
Elforgatás: Adjon meg egy szöget, ha szeretné a képet elforgatni a vízszinteshez képest.
Válasszon egy Elosztásmódot a képkitöltésben használt minta ismétlődéséhez: tükrözze a mintát függőlegesen, vízszintesen, mindként irányban, vagy egyikben sem.
A kitöltés és terv lépték viszonyának meghatározásához használja a két választógombot.
A kitöltés léptéke

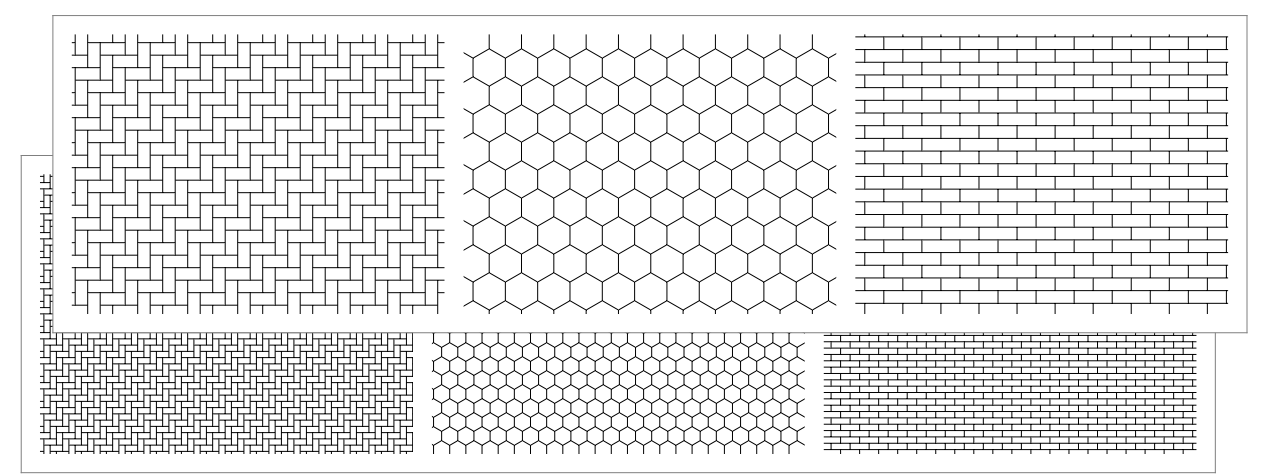

Méretarány a tervrajzzal (modellméret): A kitöltés megjelenítése a modellel azonos méretarányban minden exportáláskor.1. Ábra Léptékfüggő
Megjegyzés: Kerülje a léptékes kitöltéstípus szerkesztését olyankor, ha a terv és a kitöltéstípus léptéke eltérő, mivel ez torzítást idézhet elő.

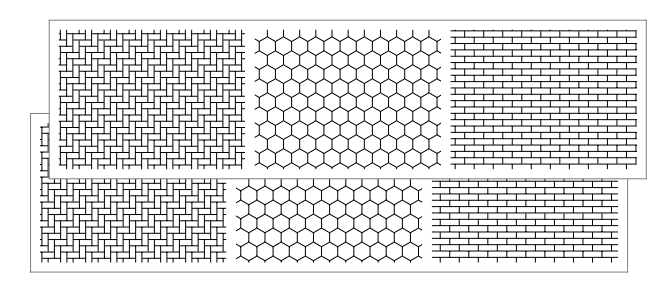

Léptékfüggetlen (Papírméret): Az aktuális kitöltéstípus megjelenítési, rajzolási, nyomtatási meghatározása, amely állandó méretű, a kimeneti léptéktől függetlenül.2. Ábra Léptékfüggetlen
Kattintson az OK gombra, hogy a terv jellemzőjeként mentse el az újonnan létrehozott kitöltést.
