Nyújtó módosítók

Ezek a vezérlők a Profilkezelőben találhatók (Beállítások > Elemattribútumok).

Kapcsolja be a Szélesség nyújtása és/vagy Magasság nyújtása lehetőséget a Módosítók panelen. Ezután átméretezheti (szélesség/magasság növelése/csökkentése) az elhelyezett profilelem keresztmetszetét.

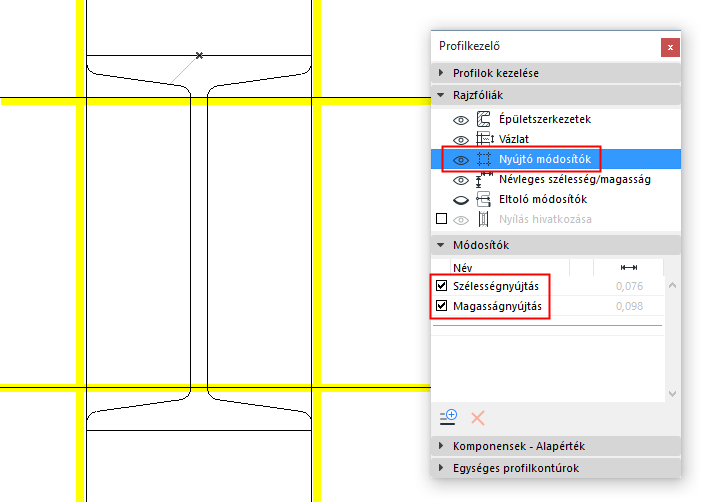

• A nyújtási vonalak Profilszerkesztőben történő megjelenítéséhez/elrejtéséhez használja Rajzfóliák panelen lévő Nyújtó módosítók vezérlőt. Az ábrán sárga színnel vannak kiemelve.
• A nyújtó módosítók jelölik a nyújtott vagy összehúzott geometria határait.
• Fal esetén: a magasság vagy vastagság
• Gerenda esetén: a magasság vagy a szélesség
• Oszlop esetén: a keresztmetszeti magassága vagy a szélessége

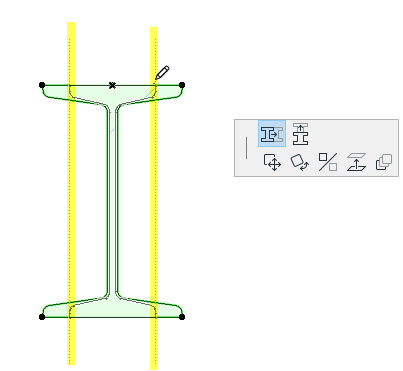

Amikor grafikusan nyújtjuk valamelyik irányba az elhelyezett elemet, erről a modellablakban a nyújtó módosítók nyújtanak visszajelzést.

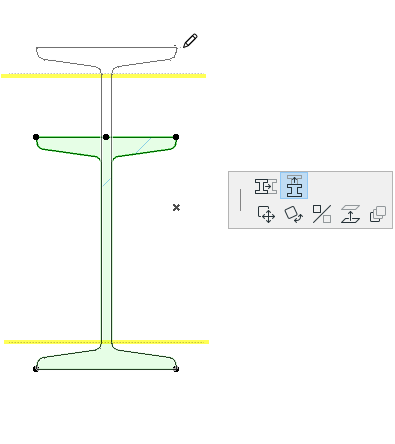

Visszajelzés a nyújtásról az elhelyezett profil nyújtott részénél

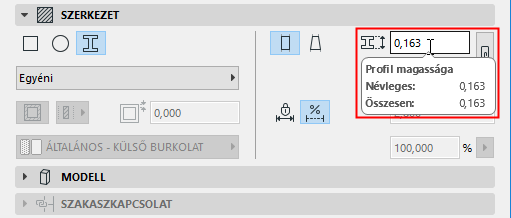

A nyújtás az elem beállításainál a Magasság/Szélesség paramétereknél látható (álljon rájuk a kurzorral a Névleges és Összesen értékek megtekintéséhez):

Lásd még: Névleges szélesség/magasság.
