Új eltoló módosító létrehozása - példa
A profilban több eltoló módosító lehet, és egy eltoló módosítóban egy vagy több (azonos hosszúságú) méretezés lehet. Egyetlen mérettel több él szabályozható.
A következő példákban bemutatjuk ezeket a funkciókat.

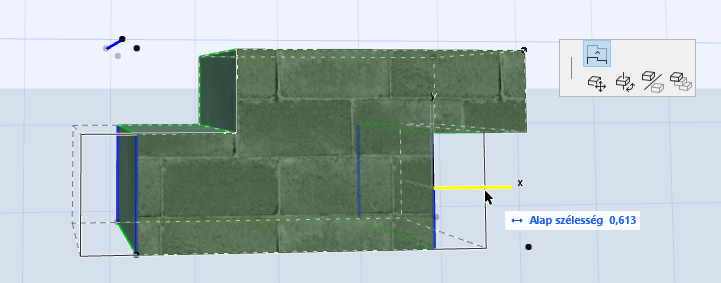

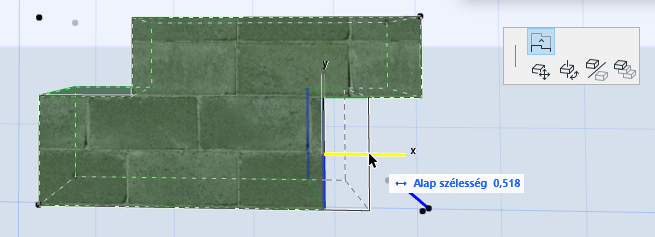

A példában egy „betonfödém élén futó lábazat” elnevezésű profilt hozunk létre. Ennek bizonyos éleihez adjuk hozzá az „Alapszélesség” elnevezésű módosítót: az elem elhelyezése után az alapszélességű él grafikusan módosítható.

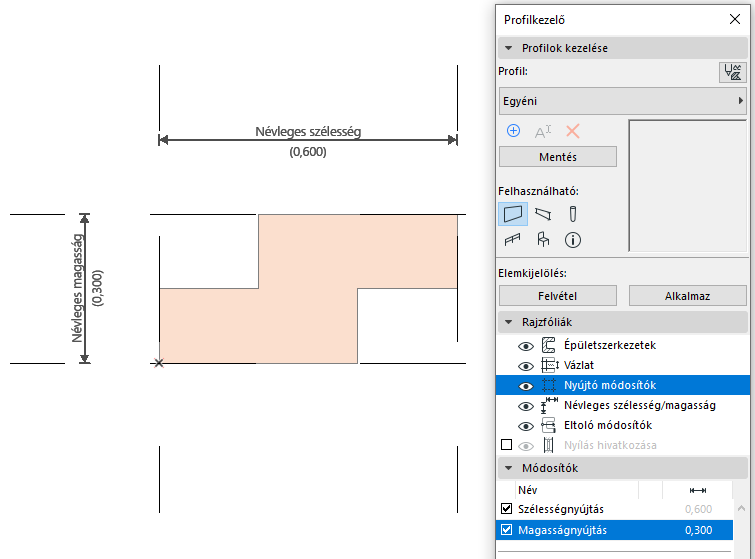

- Rajzolja meg a keresztmetszetet a Profilszerkesztőben, a Kitöltés eszköz segítségével.
Megjelenik a Névleges magasság és a Névleges szélesség. (A Névleges szélesség/magasság kijelzés be van kapcsolva a Rajzfóliák panelen.)
A nyújtó módosítók is láthatók. (A Nyújtó módosítók megjelenítése a Rajzfóliák panelen kapcsolható be.) Alapértelmezés szerint a nyújtó módosítók egybeesnek a Névleges magasság/szélesség méretekkel.
Ezután hozzon létre egy Alapszélesség elnevezésű eltoló módosítót az adott profiléleken.

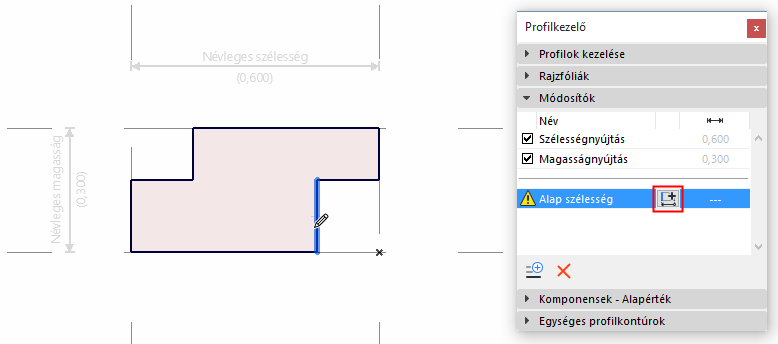

- A Módosítók panelen kattintson az Új módosító lehetőségre.

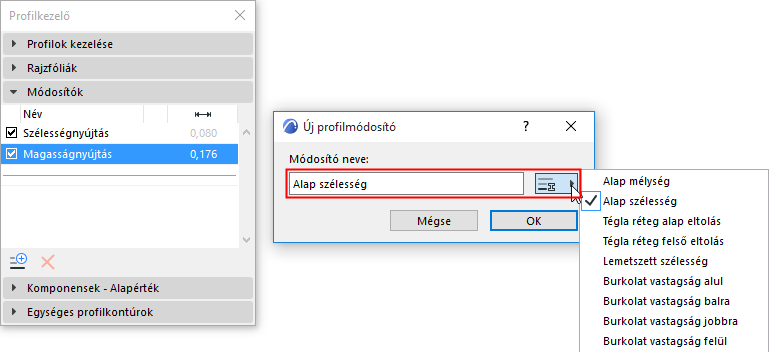

- Adjon neki nevet az Új profilmódosító párbeszédablakban: Alapszélesség.
Vagy válasszon a meglévő nevek közül az előugró listában, ha korábban már beállította ezt a paramétert ugyanennek a tervnek egy másik profiljánál.

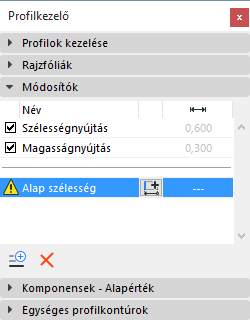

Az újonnan létrehozott módosító megjelenik a Módosítók listán. A sor elején lévő figyelmeztető háromszög jelzi, hogy a módosítóhoz még nem tartozik meghatározás.
- A Profilszerkesztőben a méretbeviteli mód aktív. (Ha nem a méretbeviteli mód aktív, kattintson az Eltoló méret hozzáadása gombra a Módosító panelen, ahogyan az az ábrán látható.)
Több lehetőség áll rendelkezésre a méret meghatározásához és rögzítéséhez:
- Él horgonyponttal
- Két él két ponthoz (automatikus végpontokkal rögzítve)
- Pont és pont (szomszédos éllel)
Bevitelkor az eltolható élek fekete színűek; ha elhalad felettük a kurzorral, kék színre váltanak.
Él statikus horgonyponttal

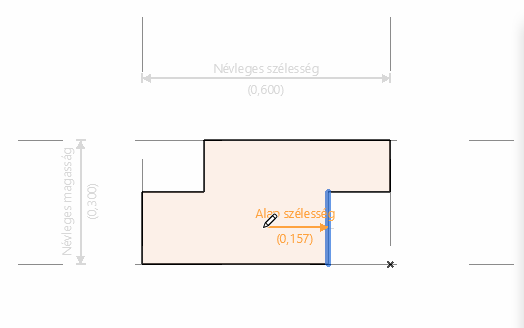

- Kattintson az eltolni kívánt élre,
- majd húzza el a kurzort: megjelenik a módosító paraméterének neve, az ehhez tartozó méretvonalat húzza.

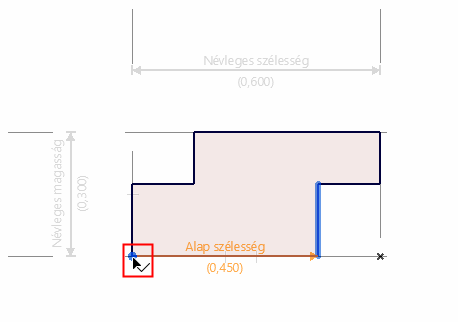

- Kattintson egy kitöltési pontra (ez a horgonypont), majd húzza el a megjelenő méretvonalat, és a lehelyezéséhez kattintson újra.
Az eredmény: létrejött egy éleltolási paraméter, amely eltolható az adott irányba, a kattintással kijelölt ponthoz rögzítve.

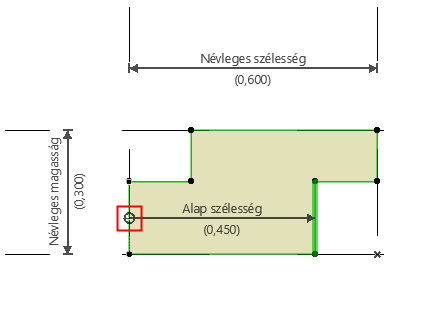

A méretezés egy körben végződik, amely azt jelzi, hogy a horgonypont egy csomópont (nem pedig egy statikus pont).
Módosító: egyetlen él eltolása, kitöltési ponthoz rögzítve
A horgonypont a kitöltési ponthoz van kapcsolva, így ha a profil kitöltési geometriája módosul, a horgonypont (és így a módosító) követi a változásokat.
Él statikus horgonyponttal

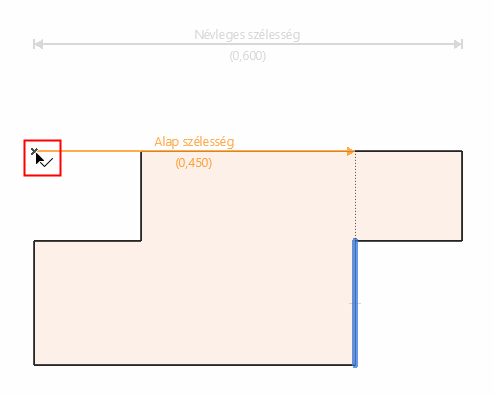

Másik megoldásként kattintson a Profilszerkesztő bármely pontjára statikus horgonypont létrehozásához (a példában: profilorigó).
Ezután húzza a megjelenő méretvonalat, majd kattintson ismét a lehelyezéséhez.

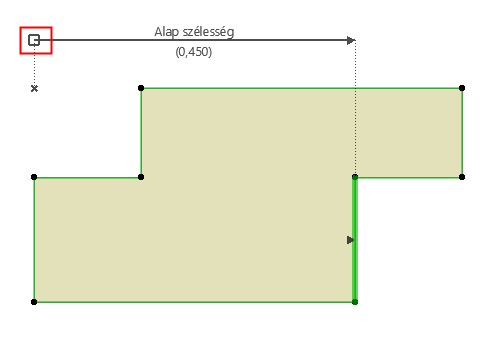

A méretezés egy négyzetben végződik, amely azt jelzi, hogy a horgonypont egy statikus pont (nem pedig egy csomópont).
Két él két ponthoz

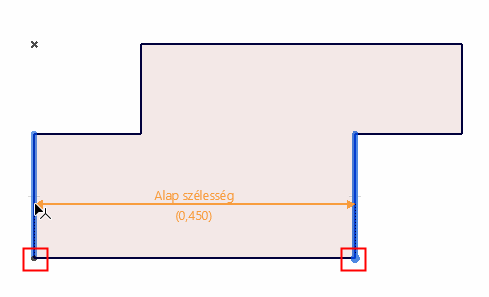

Kattintson az eltolni kívánt élre, majd egy másik élre. A kurzor mozgatásakor a méret automatikusan észleli a legközelebbi végpontokat, amelyekhez kapcsolódhat.
Ezután húzza a megjelenő méretvonalat, majd kattintson ismét a lehelyezéséhez.

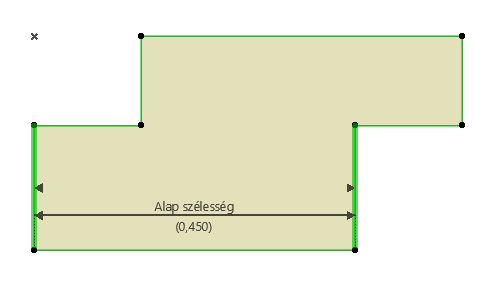

Az eredmény: létrejött egy eltolási paraméter két éllel. Ha módosítja ezt a paramétert, mindkét él módosul.
A kattintással megjelölt két élnek nem kell párhuzamosnak lennie.
Pont és pont szomszédos éllel
Ezzel az eljárással olyan módosító hozható létre, amelynek rögzítő mérete nem feltétlenül merőleges az eltolt élre.

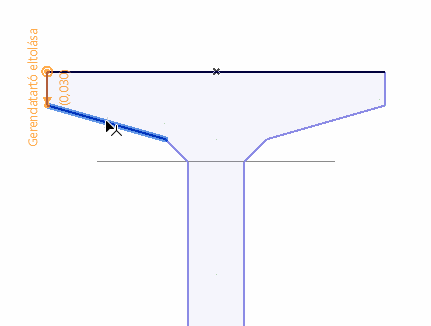

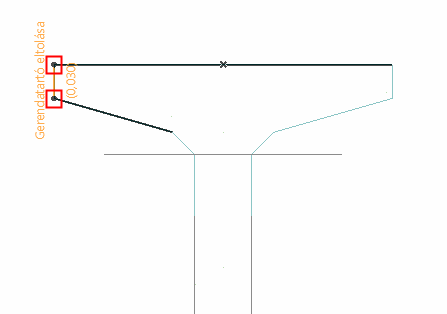

Kattintson a méretezést jelölő két pontra.
Ezután kattintson az eltolni kívánt élre. Az élnek nem kell merőlegesnek lennie a méretezésre, de szomszédosnak kell lennie valamelyik kijelölt ponttal.

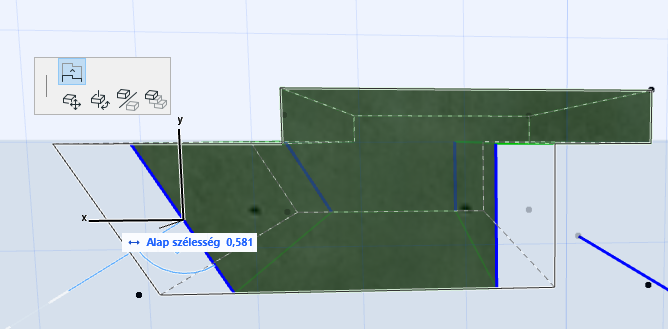

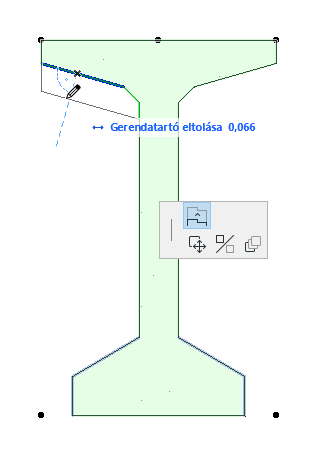

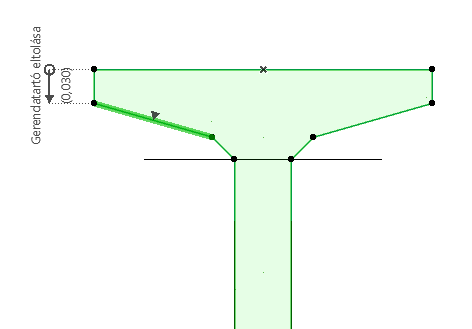

Az eredmény: az élt merőlegesen toljuk el, de a megadott mérettől mérjük.
