Attribútumkezelési parancsok

A párbeszédablak közepén található gombokkal kezelhetők az Attribútumkezelő két oldalán lévő listákon szereplő attribútumok.

Az Attribútumkezelő parancsai a (bal oldali) Tervattribútumok listára vagy a (jobb oldali) Ideiglenes listára vonatkoznak, attól függően, hogy éppen melyik lista aktív.

Ha olyan módosítást végez az Attribútumkezelőben, amely hatással van az aktuális terv attribútumkészletére, az a Változások lapon jelenik meg, és visszavonható mindaddig, amíg be nem zárja az Attribútumkezelőt.

Lásd Változások visszaállítása az Attribútumkezelőben.

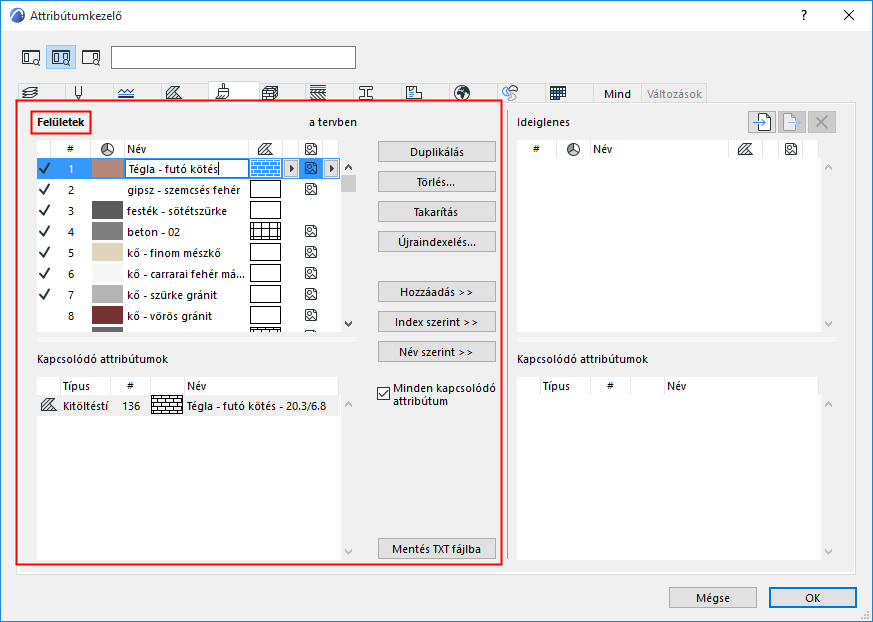

1. Ábra A Tervattribútumok listára vonatkozó parancsok (bal oldal)

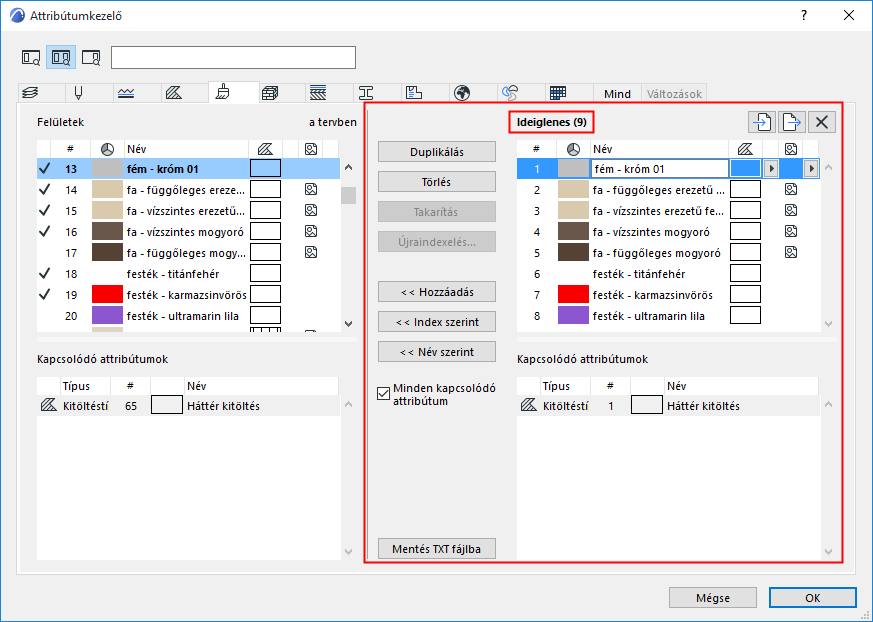

2. Ábra Az Ideiglenes attribútumok listára vonatkozó parancsok (jobb oldal)

Attribútumok hozzáadása/felülírása a listák között

Az alábbi három paranccsal attribútumok adhatók hozzá a Tervlistáról az Ideiglenes listára és fordítva.

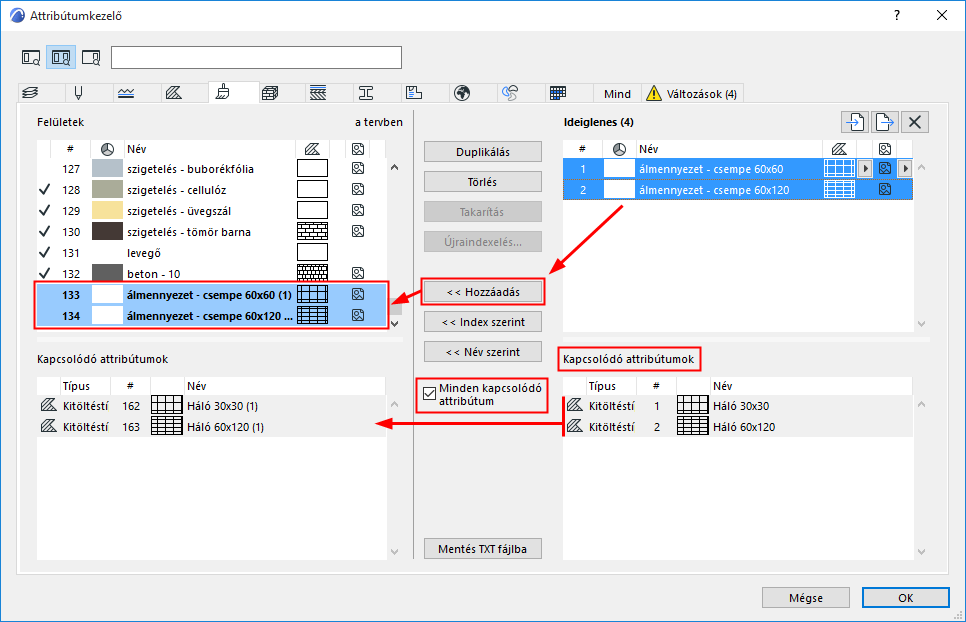

Hozzáfűzés

Hozzáfűzi az attribútumot az egyik listából egy új sorszámmal a másik lista aljához. Ha már létezik ilyen nevű attribútum, a program a következőt illeszti a név végére: (1).

Index szerint

Felülírja a másik fájlhoz tartozó, ugyanolyan sorszámú attribútumot. Ha a sorszám nem létezik, új elem jön létre ugyanezzel a sorszámmal.

Név szerint

Felülírja a másik fájlhoz tartozó, ugyanolyan nevű attribútumot. Ha a név nem létezik, a program hozzáadja az attribútumot.

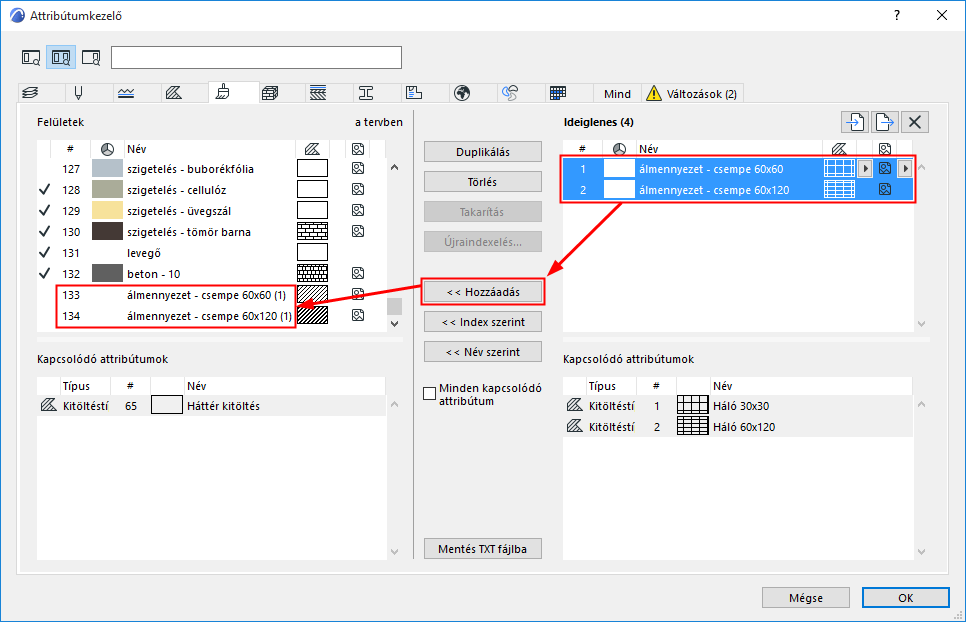

  • Minden kapcsolódó attribútum: Jelölje be ezt a lehetőséget a három átviteli parancs (Hozzáadás/Index szerint/Név szerint) esetén, ha a kapcsolódó attribútumokat is hozzá kívánja adni.
  • Minden kapcsolódó fólia: A Fóliacsoport lapján található mindhárom átviteli parancsnál jelölje be ezt a lehetőséget a fóliák bevonására.

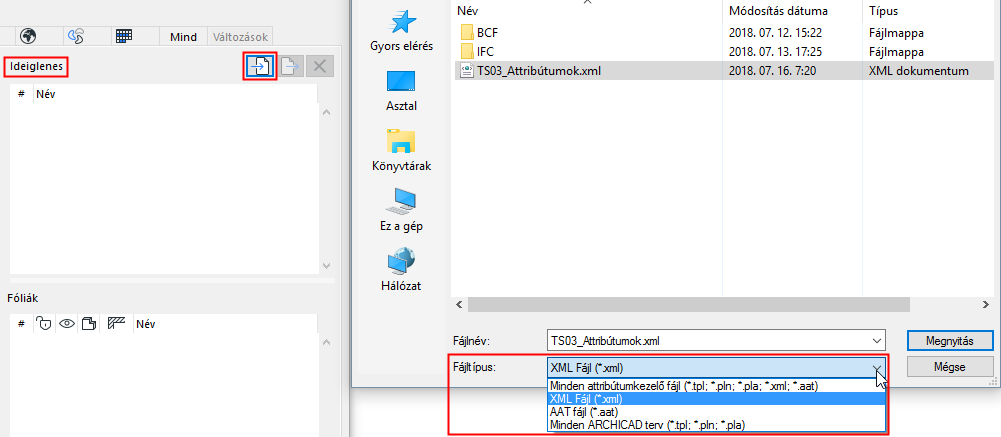

Jellemzők importálása az ideiglenes listára

Az attribútumkezelő ideiglenes listájáról:

  1. Kattintson az Importálás gombra.
  2. Keresse meg a kívánt jellemzőket tartalmazó fájlt (pl. XML, .aat vagy tervfájl).

  3. Kattintson a Megnyitás gombra.

Az importált fájl attribútumai ekkor típus szerint rendezve a jobb oldalon láthatók (Ideiglenes lista) az Attribútumkezelő megfelelő oldalain.

Megjegyzés: Ne feledje, hogy az Importálás paranccsal nem adható hozzá attribútum az aktuális tervhez.

Megjegyzés az építőanyagok importálásával kapcsolatban

Fájl Attribútumkezelőn keresztül történő importálásakor:

A beérkező építőanyag-jellemzők tartalmazhatnak olyan osztályozásokat és tulajdonságokat, amelyek adott értékkel rendelkeznek.

Ezek az értékek azonban csak akkor adhatók hozzá a fogadó tervhez, ha a hivatkozott osztályozások és tulajdonságok már szerepelnek a fogadó tervben.

Ezért ilyen építőanyagok importálása előtt tekintse át azok importálandó osztályozásait és tulajdonságait, és bizonyosodjon meg arról, hogy már megtalálhatók a tervben (használja az Osztályozáskezelőt és a Tulajdonságkezelőt).

Ha nem találhatók meg a tervben, a hiányzó osztályozások és tulajdonságok létrehozhatók, majd ezt követően importálhatók az építőanyagok. A program az összes hivatkozott értéket importálja a tervbe.

Ellenkező esetben a hozzárendelt értékek elvesznek.

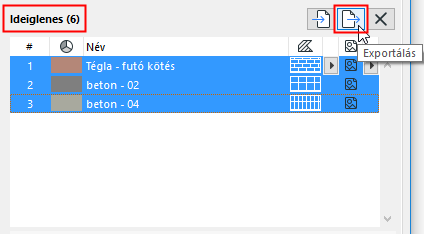

Attribútumok exportálása XML fájlba

Az attribútumkezelő ideiglenes listájáról:

  1. Jelöljön ki egy vagy több exportálandó attribútumot.
  2. Kattintson az Exportálás gombra.

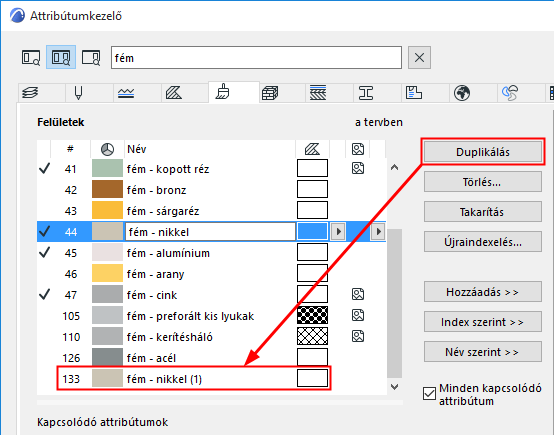

Duplikálás

A Duplikálás paranccsal a kijelölt attribútum – egyedi sorszámmal – hozzáadható az aktuális attribútumlistához, ahol szerkeszthető.



Törlés/Törlés és csere

A (jobb oldali) Ideiglenes listában lévő elemek esetén: attribútumo(ka)t töröl az Ideiglenes listáról.

A (bal oldali) Tervattribútumok esetén: attribútumo(ka)t töröl a tervből.

A Törlés... gombbal megnyitható a Törlés és csere párbeszédablak a következő tervattribútumokra vonatkozóan:

  • Fóliák
  • Vonalak
  • Kitöltések
  • Felületek
  • Építőanyagok
  • Profilok
  • Helyiségkategóriák

Itt egy lépésben kiválaszthat egy cserejellemzőt.

Lásd Attribútumok törlése.

Note:

  • Tollkészlet törlésekor az abban lévő összes toll minden tollkészletnél „Nincs megadva” jellemzőt kap.
  • Ha töröl egy tollat az Ideiglenes listáról, az „Nincs megadva” jellemzőt kap.

Takarítás (csak tervjellemzők esetén)

A kijelöléstől függetlenül ez a parancs törli a listában lévő összes olyan attribútumot, amely éppen nincs használatban a tervben – azaz a pipával nem rendelkező attribútumokat.

A Takarítás parancs szürkén jelenik meg

  • ha az aktuális típus minden attribútuma használatban van
  • az olyan attribútumtípusok esetén, amelyekhez nem tartozik pipa az Attribútumkezelőben: fóliacsoportok, tollkészletek, tollak.

Újraindexelés

Az elemek sorszám alapján hivatkoznak az attribútumokra. A szerkesztéshez kattintson az Újraindexelés lehetőségre.

Attribútumlista mentése

Kattintson a Mentés TXT fájlba parancsra, ha az éppen nyitott attribútumoldalt szövegfájlként kívánja menteni.

Megjegyzés: A szövegfájlra az Attribútumok cseréje fájllal funkció használatához lehet szükség, amellyel automatizálható az attribútumok törlésének és cseréjének folyamata. Ehhez létre kell hozni egy meghatározott formátumú szövegfájlt, majd lefuttatni egy parancsot a fájl beolvasására.

A folyamat leírását lásd az Attribútum átvitele szócikkben.
