Illesztési pont kényszer

Az illesztési pontokat megjelenítheti az elemek rajzolása közben használt ideiglenes vektoron. Az eljárás az Illesztési pont kényszer ikonnal aktiválható, amely a Vezérlőpulton a relatív szerkesztési ikonok között, és a Szerkesztési segédletek eszköztáron található.

Lásd Vezérlőpult.

A következő példában egy Falat rajzolunk, mely a két másik Fal végpontjai közötti távolság negyedénél indul.

1. Válassza az „Osztások” lehetőséget az Illesztési pont beállításai menüpontban.
2. Az Illesztésipont-értékek beállítása lehetőségnél adja meg a 4 értéket, amely az osztások száma.





3. Győződjön meg arról, hogy az Illesztés a hálóra ki van kapcsolva (Nézet > Illesztés a hálóra).
4. Válassza ki a Fal eszközt.

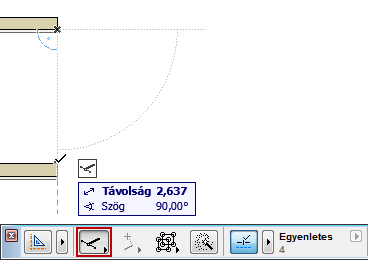

5. Keresse meg a Vezérlőpult Illesztési pont kényszer ikonját, és kattintson rá az aktiváláshoz.
6. Rajzoljon referenciavektort a fal két végpontja közé.





7. Ekkor megjelennek az illesztési pontok a vektor mentén, mind a négy osztásnál.

   Kattintson a kívánt pontra az új fal rajzolásához.
