Elemek szétvágása

Számos kijelölt elemet szét tud vágni (Falakat, Gerendákat, Vonalakat, Födémeket, Tetőket, Felülethálókat, Kitöltés és Helyiség poligonokat, Íveket, Sokszögvonalakat és Görbéket) egy vonal szakasz, ív vagy elem éle mentén.

A Szétvágás parancs csak az Alaprajzi, a 3D-s ablakban és – kizárólag szerkezeti elemeknél – a Metszet/Homlokzat/BF és a 3D dokumentum ablakban, valamint a Részletrajz//Munkalap ablakokban használható.

A vágósík mindig merőleges az alaprajzra.

Kivétel: Ha szétvág egy alakzatot, több lehetősége adódik: a vágósík beállítható úgy, hogy merőleges legyen az aktuális szerkesztősíkra.

1. Válassza ki a szétvágni kívánt elemeket.
2. Használja a Szerkesztés > Átalakítás > Szétvágás parancsot, vagy a fejsze ikont az Infótáblán.





3. Rajzoljon egy ideiglenes vágó vonalat, vagy kattintson egy meglévő Vonalra, Ívre, Falra vagy poligon élre.

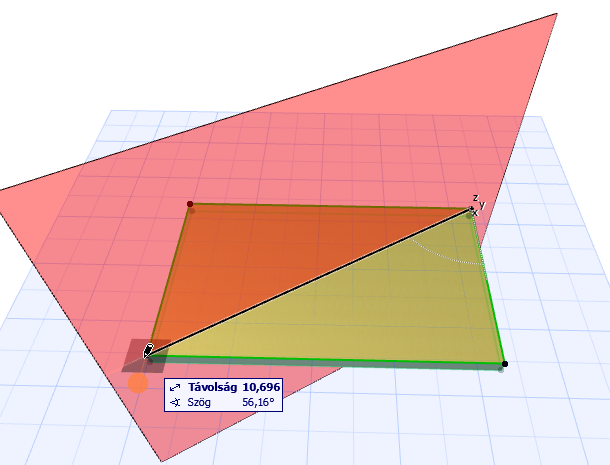

   a 3D ablakban egy piros vágósík látható visszajelzésként.





4. Kattintson a szem kurzorral a vágó vonal/ív/él valamelyik oldalán.

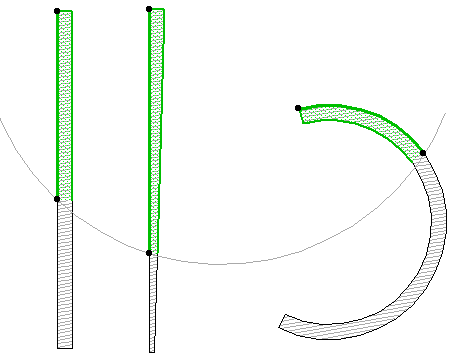

   Megjegyzés: falak kettévágásakor a program azon a ponton vágja szét a falakat, ahol a vágás vonala metszi a kijelölt elemek referenciavonalát (vonalait).
5. Azon az oldalon, amelyre kattintott, az elemek továbbra is ki lesznek választva, ugyanakkor megszűnik a másik oldalon az elemek kiválasztása. A kiválasztott elemeket a szokásos módon lehet szerkeszteni.

Ha a kiválasztott elemet egy másik elem több helyen is metszi, a Szétvágás parancs a kijelölt elemet minden metszéspontnál szétvágja.

A Szétvágás parancs a 3D-s ablakból is elérhető. A kijelölt elemet egy függőleges síkkal két részre vághatja. Ez a funkció ugyanúgy működik, mint az Alaprajzon. Az osztóvonal a Felhasználói origó síkjában húzódik.
