Elemek

Művelet kiválasztása (eltolás, forgatás, emelés, mátrix)

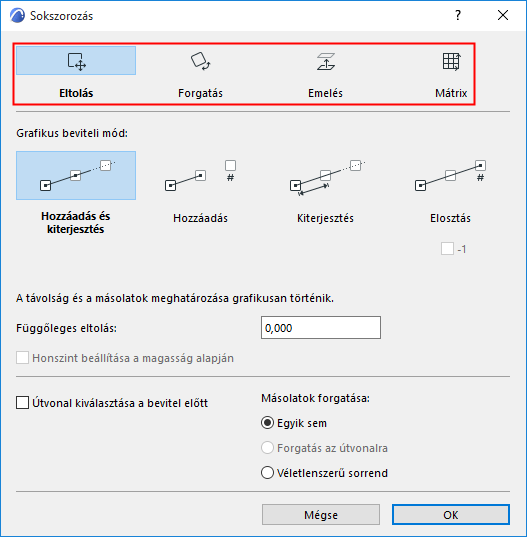

Válasszon a Sokszorozás párbeszédablak tetején látható sokszorozási műveletek közül:

• Az Eltolás paranccsal a másolatok sokszorozása egy rajzolt egyenes vagy kattintással kijelölt sokszögvonal mentén történik
• A Forgatás paranccsal a másolatok sokszorozása egy ív mentén történik
• Az Emelés a másolatokat egy megadott függőleges eltolási érték szerinti ismétlődéssel függőlegesen helyezi el. (Kizárólag alaprajzon és 3D ablakban elérhető.)
• A Mátrix paranccsal a másolatok egy téglalap alakú mátrixban helyezhetők el, melyet két merőleges referenciavonal határoz meg.

A sokszorozott példányok között opcionálisan függőleges eltolás is megadható.

Lásd Függőleges eltolás.

Az Eltolás és Forgatás parancsok esetén kiválasztható egy útvonal vagy ív, amely mentén el kívánja helyezni a sokszorozott példányokat. Lásd Útvonal/Ív kiválasztása a bevitel előtt .

A grafikus beviteli mód kiválasztása

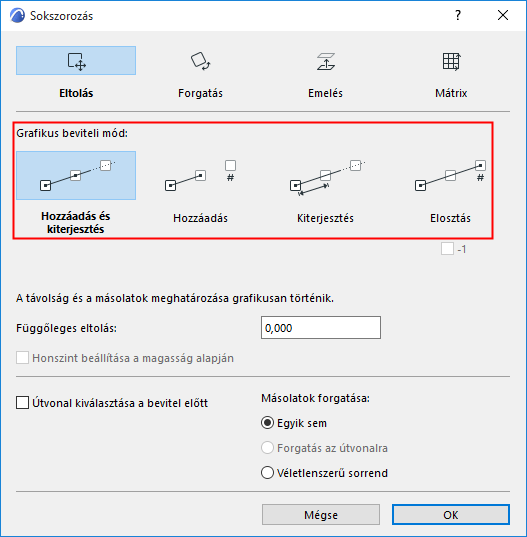

A sokszorozott példányok elhelyezéséhez válasszon az elérhető négy lehetőség közül. A beviteli móddal határozhatja meg a példányok számát és az ezeket elválasztó térközt.

Hozzáadás és kiterjesztés

Ennél az eljárásnál a térköz és a másolatok meghatározása grafikusan történik.

1. Kattintson a Hozzáadás és kiterjesztés lehetőségre, majd a párbeszédpanel bezárásához az OK gombra.
2. Az első kattintással a kezdőpontot határozzuk meg.

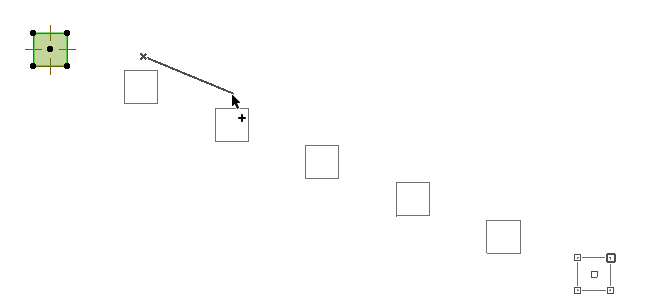

3. A következő kattintással a hozzáadást (azaz az egyes példányok közötti távolságot).

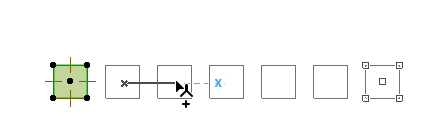

4. Ezután húzza a kurzort a megfelelő távolságra. Minden példány az adott távolság betartásával jön létre.





5. Kattintással fejezze be a műveletet.

Hozzáadás

Ennél az eljárásnál előre megadjuk a példányok számát, a közöttük lévő térközt viszont grafikusan határozzuk meg.

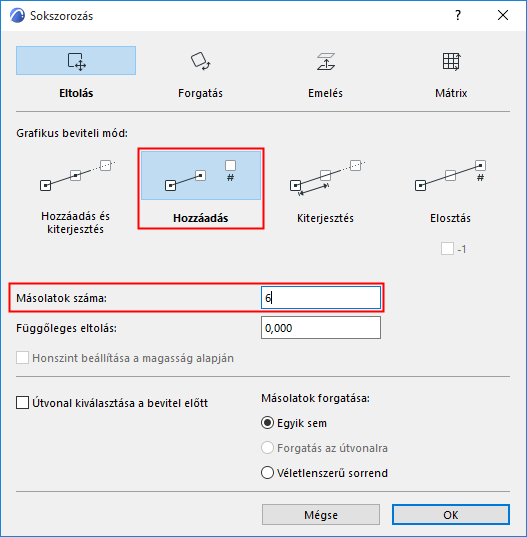

1. Kattintson a Hozzáadás lehetőségre, majd adja meg a kívánt példányszámot. Ezután kattintson az OK gombra a párbeszédpanel bezárásához.





2. Az első kattintással a kezdőpontot határozzuk meg.





3. Húzza el a kurzort az adott számú másolatra vonatkozó kiterjesztés és irány – az eltolás és az elforgatás szögének – meghatározásához.





4. Kattintson a sokszoros másolat lehelyezéséhez.

Kiterjesztés

Ennél az eljárásnál előre megadjuk a térközt, a másolatok számát viszont grafikusan határozzuk meg.

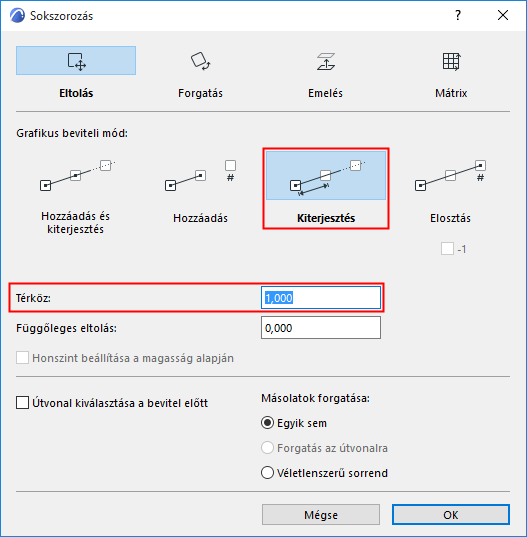

1. Kattintson a Kiterjesztés lehetőségre, és adja meg a sokszorozott másolatok közötti állandó térköz értékét, majd kattintson az OK gombra a párbeszédpanel bezárásához.





2. Az első kattintással a kezdőpontot határozzuk meg.
3. Húzza el a kurzort a másolatok lehelyezéséhez a megadott térköz (Eltolás) vagy szög (Forgatás) betartásával.





4. Kattintson a sokszoros másolat lehelyezéséhez.

Elosztás

Ennél az eljárásnál előre megadjuk a másolatok számát, amelyeket a program egyforma térközzel helyez el egészen a végpontig, amelyet grafikusan határozunk meg.

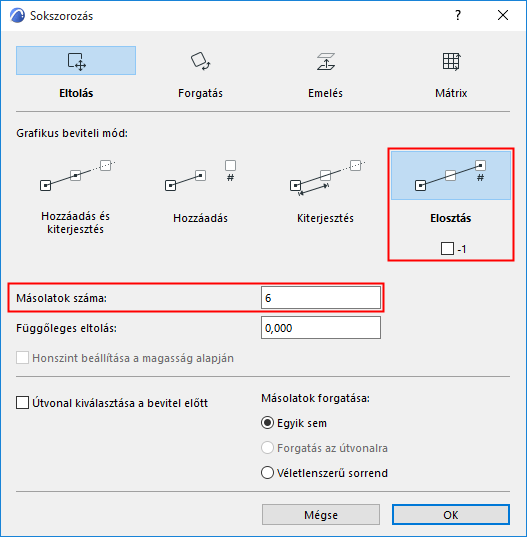

1. Kattintson az Elosztás lehetőségre, és adja meg a két pont közé elhelyezni kívánt másolatok számát. Opcionálisan bejelölheti a -1 jelölőnégyzetet, amellyel további térköz adható hozzá a kiosztási távolság megtartásával (a végére nem kerül másolat).

   Kattintson az OK gombra a párbeszédablak bezárásához.





2. Az első kattintással a kezdőpontot határozzuk meg.

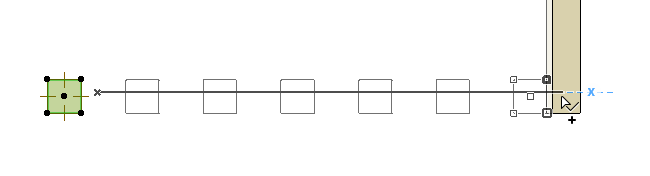

3. Húzza el a kurzort az adott számú másolat egyenletes elosztásához a terv kívánt pontjáig, majd kattintson a lehelyezéshez.





Útvonal/Ív kiválasztása a bevitel előtt

Ez az opció a Sokszorozás párbeszédablakban elérhető az Eltolás és a Forgatás eljárások esetén.

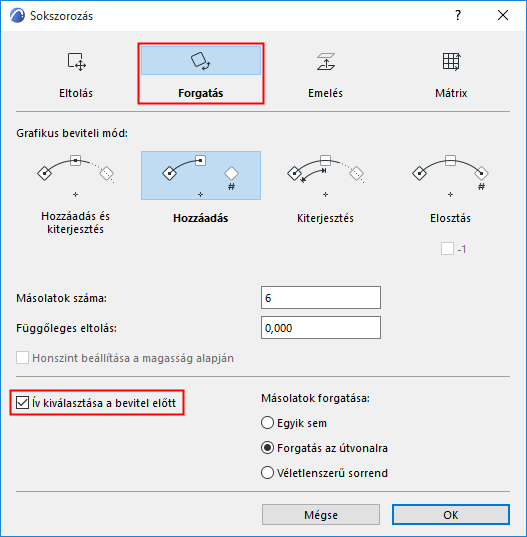

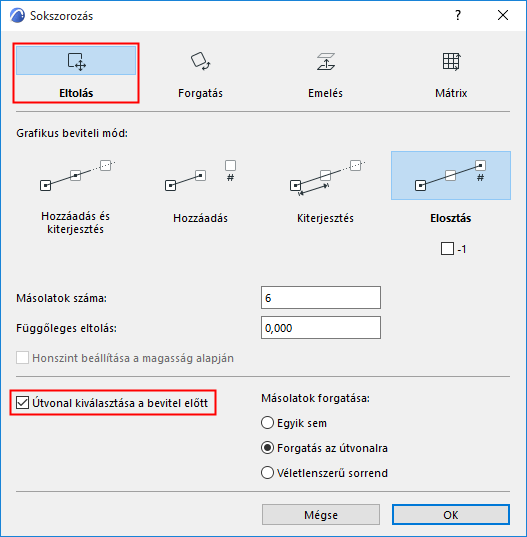

1. Jelölje be a Sokszorozás párbeszédablakban lévő Útvonal kiválasztása vagy Ív kiválasztása jelölőnégyzetet, majd kattintson az OK gombra a párbeszédpanel bezárásához.

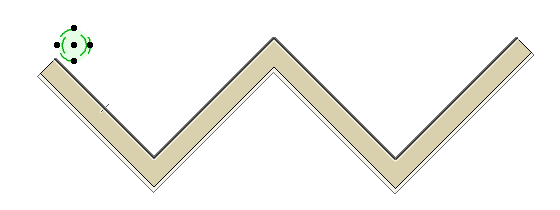

2. Az útvonal automatikus meghatározásához és kiemeléséhez álljon a kurzorral egy tetszőleges él fölé.

   Zárt terület határainak automatikus meghatározásához nyomja meg a szóköz billentyűt, ha a területen áll.

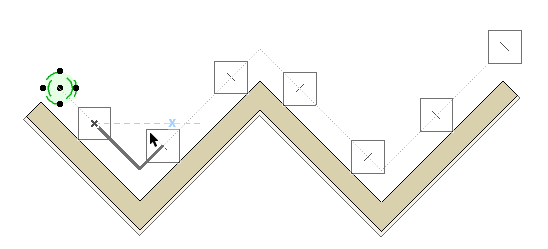

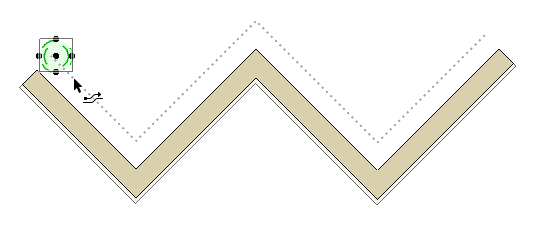

3. Ezután kattintson: ezzel meghatározza azt az utat vagy ívet, amely mentén el kívánja helyezni a sokszorozott példányokat.

   (Ha nem található útvonal, a bevitel előre meghatározott út nélkül történik – azaz úgy, mintha a jelölőnégyzet nem lenne bejelölve.)





4. Kattintson a sokszorozásra kijelölt elemre vagy annak közelébe: ezzel meghatározza az elemek forgatási vagy referenciapontját, és a sokszorozás kiindulópontja is ez lesz.





5. A másolat lehelyezéséhez a szokásos módon húzza végig a kurzort az útvonalon vagy az íven (a térköz és/vagy a másolatok számának meghatározása a Sokszorozás párbeszédablakban kiválasztott Grafikus beviteli mód szerint történik).

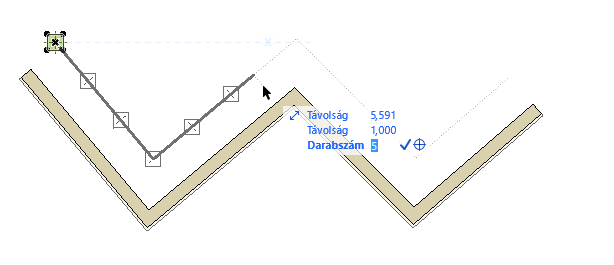

6. A végleges távolság, térköz és darabszám még módosítható a Követőben, mielőtt a befejezésre kattint.





   Megjegyzés: Zárt poligon esetén a kezdőpont és a végpont megegyezhet, ha a kurzort a teljes útvonalon végighúzza.

Másolatok elforgatása

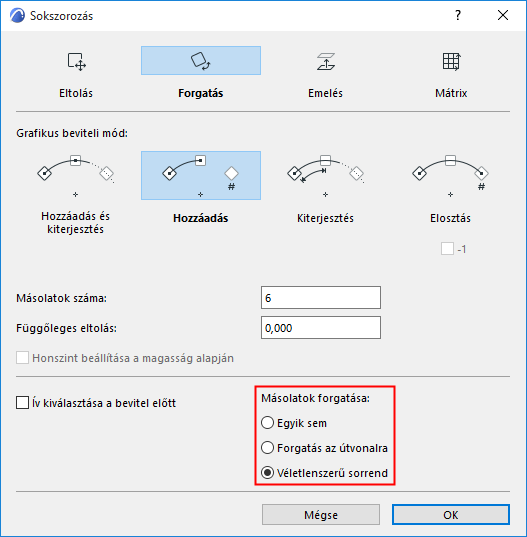

Az Eltolás és Forgatás műveletekhez adja meg az egyes példányok elforgatásának kívánt módját:

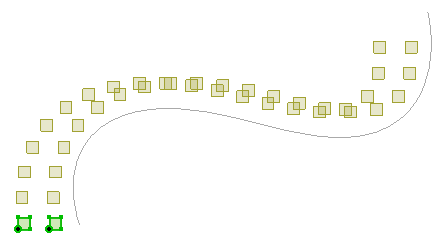

Nincs

A másolatok nem lesznek elforgatva, minden példány iránya és elforgatása az eredeti elemmel vagy elemekkel megegyező lesz.

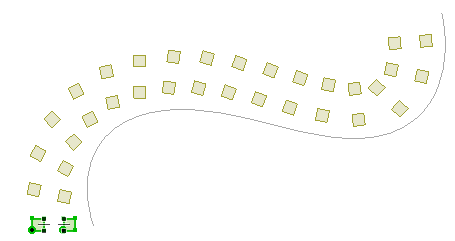

Ráforgatás útvonalra

A Választott útvonal vagy Forgatás beviteli módoknál minden új példány úgy van elforgatva, hogy merőleges legyen az útvonalra vagy az ívre, kiindulási helyzetnek a bevitel kezdőpontját tekintve.

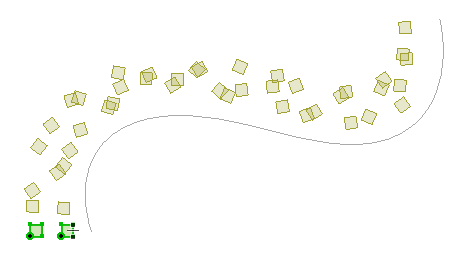

Véletlenszerűen

Minden példány elforgatja a kijelölt eredeti elem(ek)et az útvonal vagy ív mentén a bevitel kezdőpontjához képest.

Ez hasznos lehet a táj elemeinek (pl. fák) sokszorozásakor.

Függőleges eltolás

A 2D ablakban:

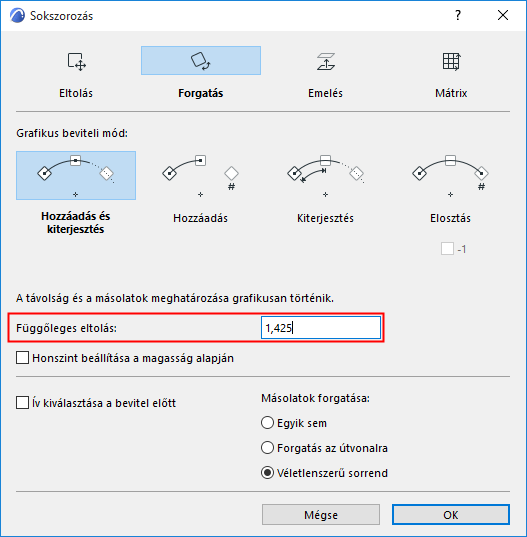

Ebben a mezőben adhatja meg az értéket, amely hozzáadódik a sokszorozott tárgy minden egyes másolatának magasságához.

A 3D ablakban:

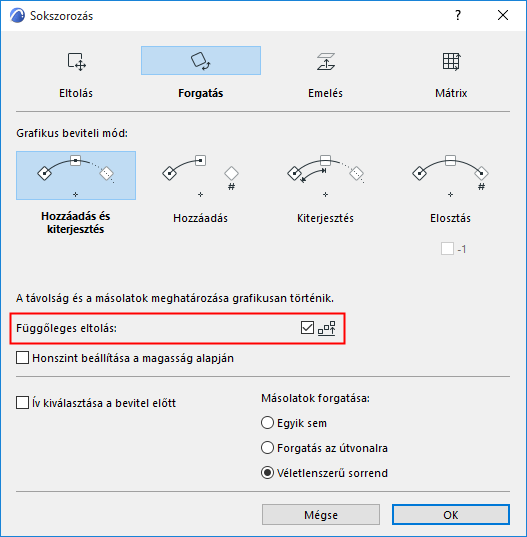

Opcionálisan bejelölheti a Függőleges eltolás négyzetet.

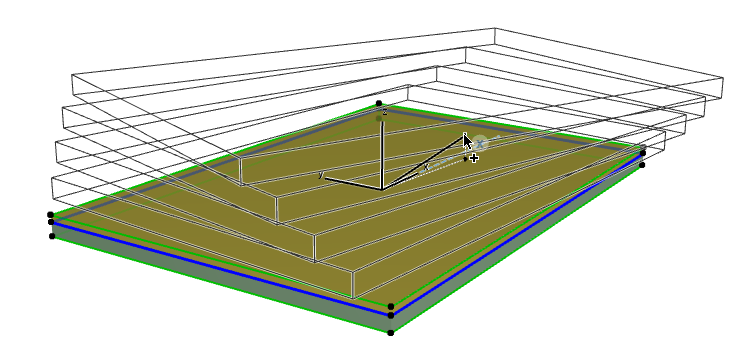

A Sokszorozás párbeszédpanel bezárása után, a Sokszorozás művelet végrehajtásakor grafikusan tudja megadni a függőleges eltolás vektorát, mint például ennek a födémnek az esetében:

Honszint beállítása a magasság alapján

Jelölje be ezt az opciót, ha honszintet kíván hozzárendelni az újonnan létrehozott elemekhez azok szintje alapján. Ha nem jelöli be ezt a jelölőnégyzetet, az új elemek ugyanarra a honszintre kerülnek,  mint a sokszorozott eredeti elem.

Lásd Honszint módosítása magasság alapján.
