Poligon fal létrehozása

Ha egy szabad formájú sokszögű falat szeretne rajzolni, válassza az Infótáblán a Poligon fal geometria módszert. A poligon fal is tartalmazhat ajtót és ablakot. A poligon falak esetében csak az egyszerű kitöltések közül lehet választani (a réteges szerkezetek itt nem állnak a rendelkezésére).


Megjegyzés: Ha a poligon fal táblás ablakot tartalmaz, akkor az Ablak beállítások részben egy beállításban megadhatja, hogy a tábla éle a fal sokszögét kövesse-e (a fal sokszögével legyen-e párhuzamos), vagy az ablakkal maradjon párhuzamos.

Lásd Könyöklő poligon falakban.

Rajzolja meg a Poligon fal körvonalát, szükség esetén használja a mozgó paletta szegmens lehetőségeit (mint amikor falláncot rajzol). Mind az egyenes, mind pedig az íves élek használata engedélyezett.

Miután bezárta a poligont, a kalapács kurzorral kattintva fejezze be a falat.

Szabályos fal is átalakítható poligon fallá: jelölje ki a falat, majd válassza ki a Poligon fal geometria módszert.



Ezután a Mozgó paletta parancsaival modellezze a fal kívánt alakját.



Ha olyan poligont ad meg, melynek oldalai metszik egymást, a program figyelmezteti erre, mindazonáltal a poligon megrajzolásra kerül.

A fal élei csak egy Referencia élt fognak tartalmazni (mint egy egyenes fal referenciavonala).

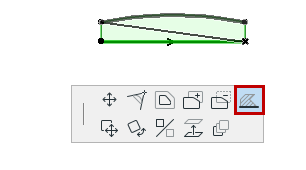

Ha másik élt szeretne hivatkozási élként megadni, akkor válassza ki a pillanatnyi hivatkozási él valamelyik végpontját. A mozgó paletta tartalmaz egy parancsot, melynek segítségével a hivatkozási él végpontjait áthelyezheti a poligon fal más csomópontjaiba.

RefEdge2.png     RefEdge3.png

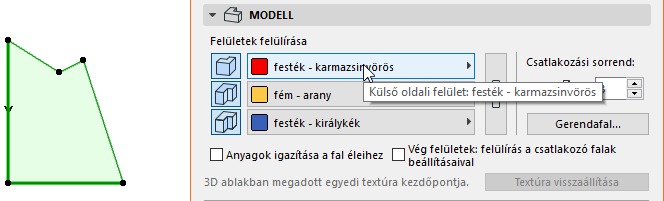

Amikor felületeket ír felül egy poligon falhoz a Fal beállítások Modell panelén, a felületek hozzárendelése a referencia él helyétől függ.

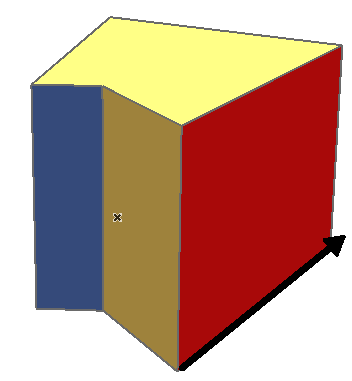

  • A „Külső oldal” a referencia él felülete, az ábrán pirossal jelölve.
  • Az „Él felület” a referencia éllel szomszédos két felülethez van rendelve; az ábrán arannyal jelölve.
  • Annak a „Belső oldali anyagának” felületei kerülnek hozzárendelésre minden más élhez (melyek „a referencia éllel ellentétes oldalon” találhatók), ezen az ábrán kékkel jelölve.



Poligon alakú falak szerkesztéséhez kattintson a csomópontokra, az élekre, vagy a kijelölt falakra és használja a mozgó palettát.

A sokszögfalak sima falakhoz történő csatlakoztatáskor alapbeállításként megtartják eredeti körvonalaikat.

További részleteket lásd Sokszögfalak sarkai.
