Felülethálók megjelenítése

Felületháló szerkezete

Az alaprajzon csak a felületháló körvonalai és élei látszanak.

Megjegyzés: a födémek és felülethálók alaprajzi kontúrjai külső szinteken (amennyiben saját honszintjüktől eltérő szinteken láthatók) a Terv beállításai > Örökölt beállítások párbeszédpanelen beállított vonaltípussal jeleníthetők meg.

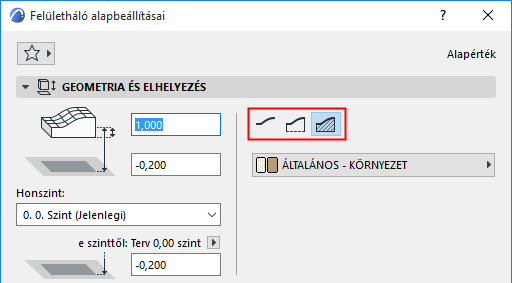

3D-ben, az Infótáblán vagy a Felületháló beállításoknál választott építési módszertől függően a felületháló háromféleképpen jeleníthető meg:


  • Csak felület
  • Felület szegéllyel
  • Tömör test

Élek megjelenítése

Kétféle él van egy felülethálóban: a felhasználó által megadott és a létrehozott él. A létrehozott élek a felületháló két, különböző magasságon lévő fogópontját kapcsolják össze, melyek még nem kapcsolódnak össze felhasználó által meghatározott élekkel.

  • A felhasználó által megadott élek mindig megjelennek.

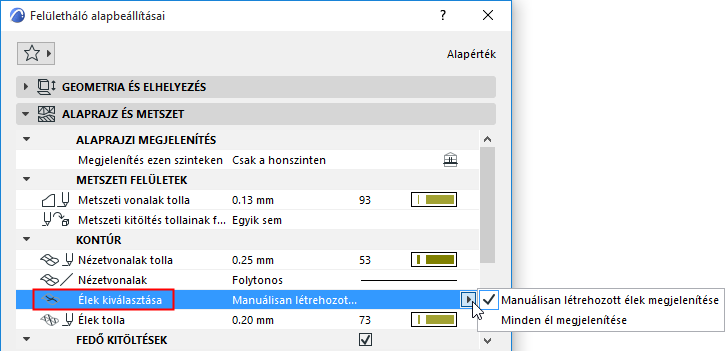

  • A Minden él megjelenítése lehetőség megmutatja a felületháló fogópontjainak összekötésével létrehozott éleket is. (Ez a vezérlő a Felületháló eszköz beállításainál található.) A létrehozott élek csak akkor jelennek meg, ha eltérő magasságú pontokat kapcsolnak össze.


3D megjelenés

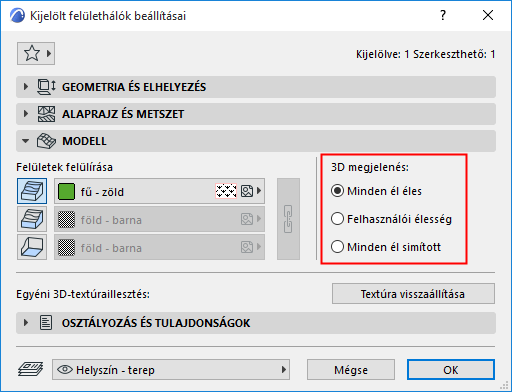

A Felületháló beállításainak Modell panelén lévő vezérlőkkel beállítható, hogy a felületháló élei simítva vagy élesen jelenjenek-e meg.


  • Minden él éles: A felületháló a 3D ablakban élesen csatlakozó háromszögekként jelenjen meg.
  • Egyénileg meghatározott él: Kapcsolja be ezt a gombot, ha azt szeretné, hogy a felületháló felhasználó által meghatározott gerincei élesen, míg a többi érintkező felület legömbölyítve jelenjen meg bárhol máshol.
  • Minden él simított: a felületháló simítottan csatlakozó felületként jelenik meg.

    Ha a Minden él simított lehetőséget választja, csak a felhasználó által megadott élek jelennek meg a 3D-s nézetben.
