Függönyfal keretek

Megjegyzés MEP Designer felhasználók számára: A függönyfalak és a függönyfal-beállítások láthatóak, de nem hozhatók létre vagy szerkeszthetők.

A függönyfal létrehozásakor a keretek a sémaháló mentén kerülnek lehelyezésre.

A függönyfal keretekből és panelekből álló mintája az Elrendezés beállításánál adható meg.

  • A keretnek mindkét végén egy másik kerethez kell csatlakoznia (nem „lebeghet” magában).
  • A szomszédos panelekkel rendelkező keret mindig két különböző panelt választ el (nem egyetlen panelt vág ketté).
  • Több szegmensből álló (láncolt) függönyfal esetén a keret mindig ott kerül elhelyezésre, ahol két szomszédos függönyfal szakasz találkozik. Az ilyen keret nem törölhető, viszont láthatatlanná tehető.
  • A határvonal-keret nem nevezhető át és nem távolítható el. A függönyfal élei mindig határvonal-keretet használnak.

Keret osztályok

Függönyfal keretek szerkesztése

Új keret hozzáadása a függönyfalhoz

Cellakiosztás másolása a függönyfalra

Függönyfal keret összemetsződések

Függönyfal sarokkeretek

Sarokkeretek: Összetett profilok

Függönyfal keret beállítások

 Keret osztályok

Alapértelmezés szerint a függönyfalhoz négy keretosztály tartozik: Sarok, Határvonal, Borda és Osztórúd.

Más keretosztályok is létrehozhatók, lásd Függönyfal keret beállítások.

  • A Határvonal keretek a függönyfal határvonala mentén kerülnek lehelyezésre.
  • A Borda és osztórúd keretek a függőleges és vízszintes hálóvonalak mentén helyezhetők el.
  • A Felosztó keretek nem láthatók, de a panelek elválasztására szolgálnak (törölt keret helyére tehetők). Lásd "Felosztás" Keret osztály.

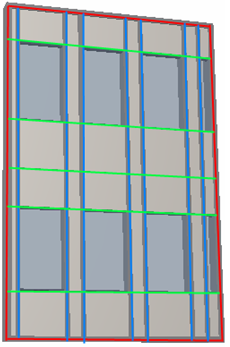

Ezen a képen a Határvonal osztály keretei pirosak; a Borda osztály (raszterhasábokkal egybeeső) keretei kékek; az Osztórúd osztály (rasztersorokkal egybeeső) keretei pedig zöldek.



Függönyfal keretek szerkesztése

  1. Jelölje ki a függönyfalat.
  2. Váltson Szerkesztő módra.
  3. Jelöljön ki egy keretet.
  4. Alkalmazza az alábbiak egyikét:
  • Keret Kijelölési beállítások megnyitása és módosítása
  • Keret nyújtása, eltolása, tükrözése, elforgatása vagy sokszorozása
  • Keret törlése

    Note:

    • A keret törlése csak olyankor lehetséges, ha a keret két oldalán mindegyik panel azonos síkban található. Ha a függönyfal felülete nem sík, először törölni kell a közöttük futó hálóvonalat. A hálóvonallal együtt a keret is törlődik.
    • Ha áthelyez vagy töröl egy hálóvonalat, azzal a keretet is áthelyezi vagy törli.

Új keret hozzáadása a függönyfalhoz

  1. További keret hozzáadásához lépjen függönyfalszerkesztő módba.

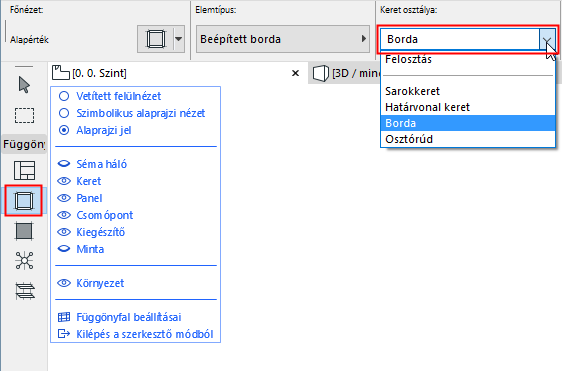

  2. Válassza ki a Keret eszközt.
  3. Az Infótábla segítségével határozza meg a Keret típust és a Keret osztályt, melyek paramétereit használni kívánja (pl. Borda).

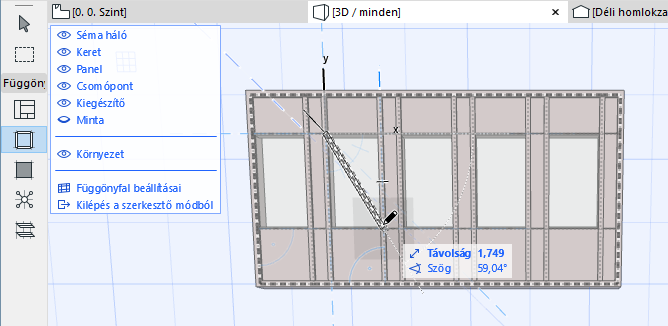

  4. Rajzoljon egy új keretet a függönyfalra Szerkesztő módban.

  • Ha egy hálóvonal mentén rajzolja meg a keretet, akkor a keret a hálóvonalhoz fog kapcsolódni. A sémaháló áthelyezése esetén a keret vele együtt mozog.
  • Ha a megrajzolt új keret keresztez egy létező hálóvonalat, akkor a keret automatikusan több keretre osztódik ott, ahol keresztezi a hálóvonalat.

Cellakiosztás másolása a függönyfalra

Tetszőleges cella keretmintájának egy másik cella hálójára történő másolásához:

  1. Váltson Függönyfal szerkesztő módba, és a keretek legyenek láthatók.
  2. Nyissa meg a Tervezés > Függönyfal módosítása > Cellakiosztás másolása menüpontot.

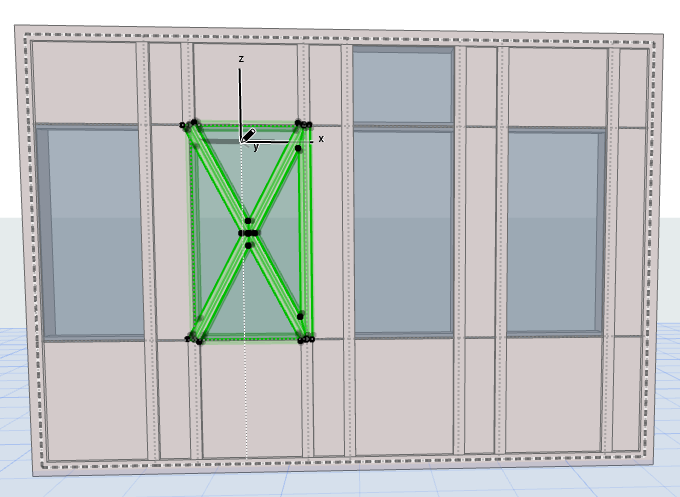

  3. Kattintson arra a cellára, ahonnan a keretmintát másolni kívánja.

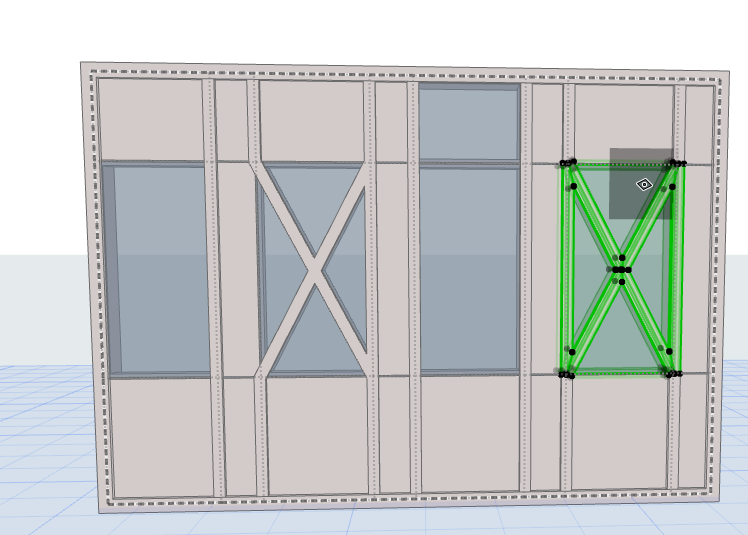

  4. Kattintson arra a cellára, ahová másolni kívánja a keretmintát. A program elkészíti a keretminta másolatát.


Függönyfal keret összemetsződések

Amikor két vagy több keret találkozik egy függönyfalon, a magasabb áthatási prioritású keret elmetszi a másikat.

Megjegyzés: Ha a függönyfal keretnek van építőanyaga, ennek metszési prioritását ebben az esetben a program nem veszi figyelembe.

A keretek prioritása minden osztály esetén a Keretek oldalon adható meg.

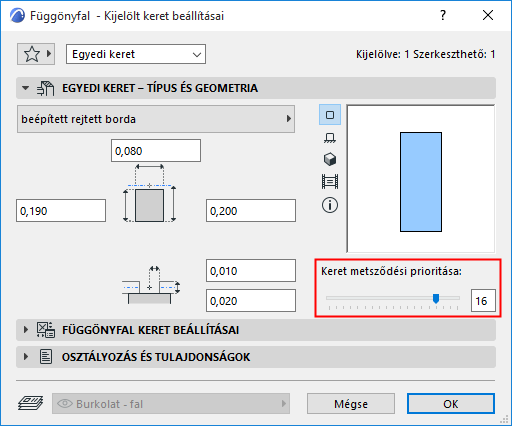

Azonban lehetőség van bármely önálló kijelölt keret áthatási prioritásának a módosítására. Szerkesztő módban válassza ki azt a függönyfalkeretet, amelynek az áthatási prioritását módosítani kívánja. Nyissa meg a Keret Kijelölési beállításait, és állítsa a csúszkát a kívánt szintre. A keret összemetsződési szintjének módosításával – csakúgy, mint a keret bármely más paramétere esetén – a keret egyedi keretre változik.



Függönyfal sarokkeretek

A sarokkeretek külön keretosztályt alkotnak. A Sarokkeret osztály nem nevezhető át és nem távolítható el.

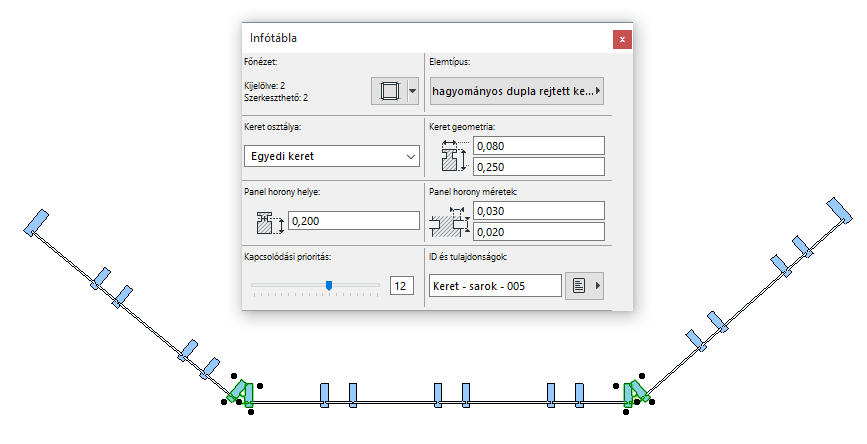

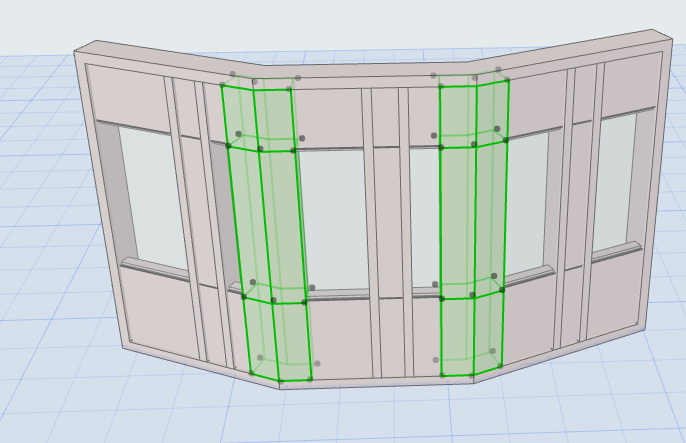

Több szakaszból álló függönyfal elhelyezésekor a Sarokkeret osztály által használt keret arra a helyre kerül, ahol egy-egy szakasz csatlakozik a következőhöz. (Sarokkeret nem kerülhet íves szakaszra.)

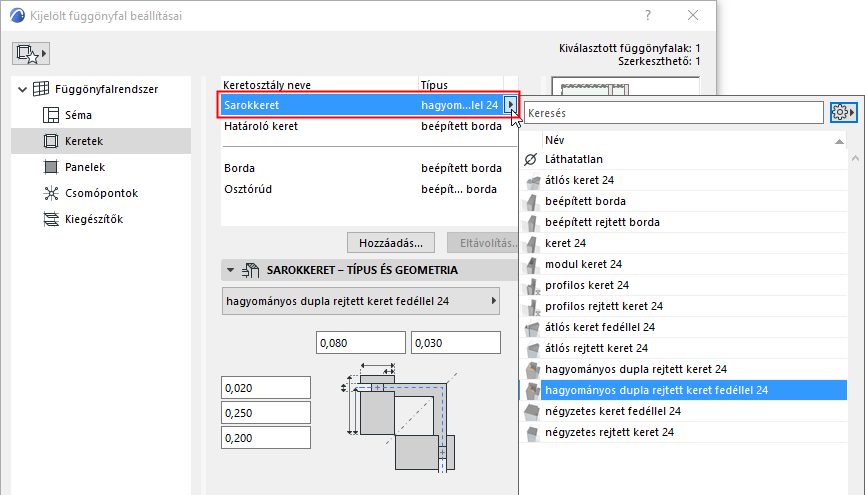

Gyakorlatilag bármelyik függönyfal-keret választható alapértelmezett sarokkeretként, de a könyvtárban a következő specifikus Sarokkeret tárgyak találhatók:

  • Hagyományos dupla keret végprofillal
  • Hagyományos dupla, rejtett bordás keret
  • Tömbkeret végprofillal
  • Rejtett bordás tömbkeret
  • Átlós, rejtett bordás keret
  • Átlós keret végprofillal

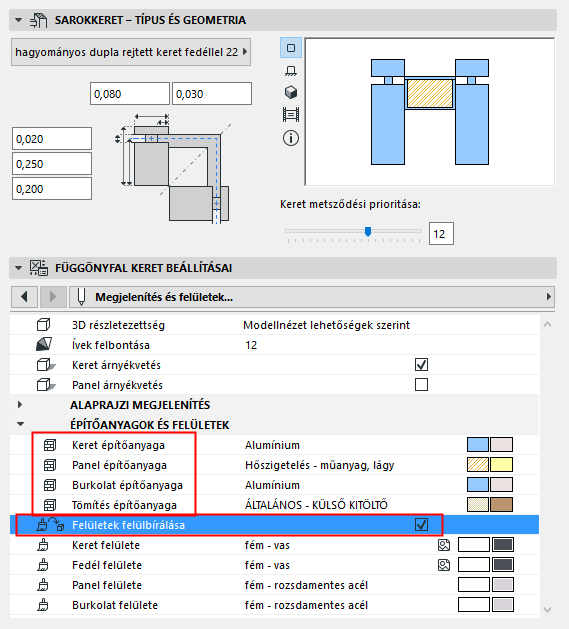

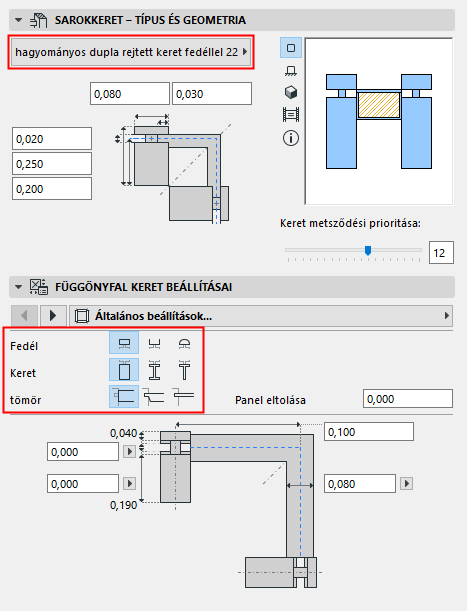

A sarokkeret választott típusától függően adja meg a beállításokat és variációkat a Függönykeret beállításainál:



Minden sarokkeret külön építőanyagokat használ az összetevőihez (keret, tömítés és panel, ha alkalmazható). Ezek felületei szükség szerint felülírhatók.




Sarokkeretek: Összetett profilok

Az MEP Designerben alapértelmezés szerint elérhetők a profil-sarokkeretek. Egyedi profilkeretek a szokásos módszerrel készíthetők a Profilszerkesztőben. Ne feledje, hogy az előre meghatározott profilkeretek felhasználói origóval rendelkeznek – ez biztosítja, hogy a keretek megfelelően viselkednek, amikor a függönyfal geometriája változik.

Lásd Profil origója a Profilszerkesztő ablakban
