Függönyfal kiegészítők

Megjegyzés MEP Designer felhasználók számára: A függönyfalak és a függönyfal-beállítások láthatóak, de nem hozhatók létre vagy szerkeszthetők.

A függönyfal kiegészítő egy opcionális, nem teherhordó elem – például árnyékoló, díszítősáv vagy napellenző ponyva –, amely bármely keretnél csatlakoztatható a függönyfalhoz.

A kiegészítők megadhatók Szerkesztő módban egyéni tulajdonságokkal, vagy rendszer szinten a Függönyfal beállítások panelen.

A hálóvonalak vagy keretek áthelyezésével a kiegészítő is velük együtt áthelyezésre kerül.

Új kiegészítő hozzáadása a függönyfalhoz

  1. Nyissa meg a Függönyfal szerkesztő módot a 3D ablakban.
  2. Válassza ki a Kiegészítő eszközt.
  3. A kiegészítő típusának és osztályának meghatározásához használja az Infótáblát vagy a Kiegészítő beállításait.

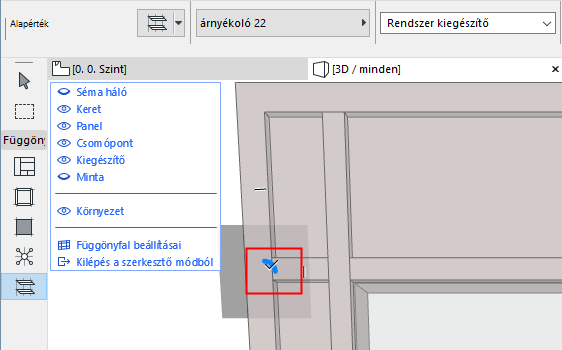

  4. Kattintson egy keretre vagy annak végpontjára. A kattintás helyéhez legközelebb eső végpont lesz a Kiegészítő kezdőpontja.

  5. A kurzort mozgatva  határozza meg a végpontot.
  6. Az irány megadásához kattintson a szem kurzorral: a függönyfalon belül vagy kívül.


Egyedi kiegészítő testre szabása

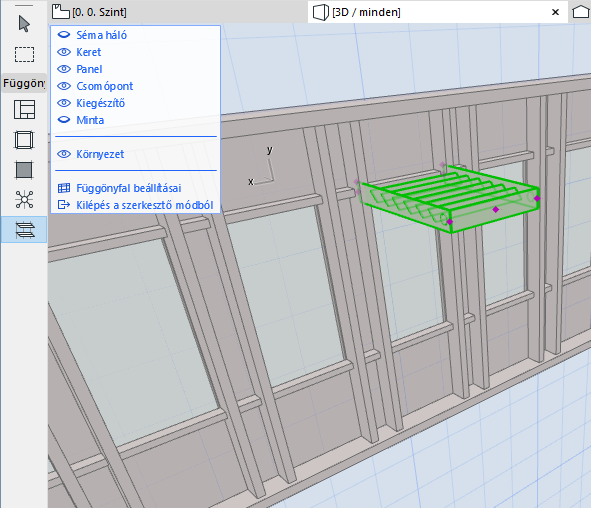

Amikor egy Kiegészítő ki van jelölve Szerkesztő módban, a következő lehetőségek állnak rendelkezésre:

  • Kiegészítő Kijelölési beállításainak a megnyitása és módosítása
  • Húzza a Kiegészítőt egy másik keretre (csak 3D szerkesztő módban működik)
  • Kiegészítő átfordítása a függönyfal ellentétes oldalára (a Kiegészítő eszköz beállításainál az Átfordítás gombbal vagy az Infótáblán):
  • Kiegészítő törlése

Az egyszerűbb munkavégzéshez állítsa be a láthatóságot (például kapcsolja ki a kiegészítők, keretek és a séma kivételével minden másnak a láthatóságát).
