Monolit szerkezetű kar és pihenő

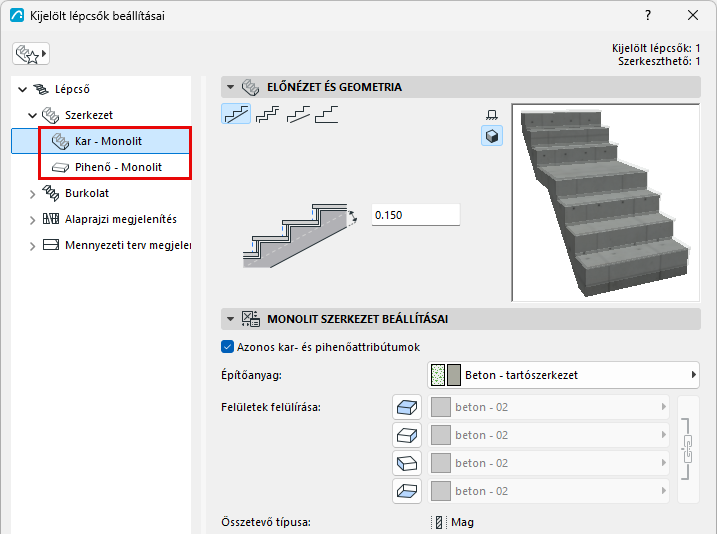

Ezek a beállítások akkor elérhetők, ha a karhoz és/vagy a pihenőhöz a monolit szerkezettípust állítja be.

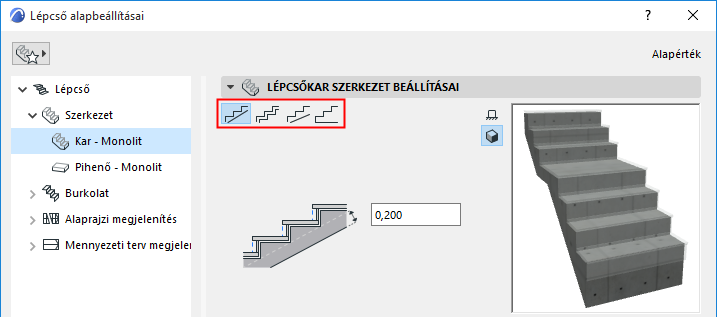

Monolit szerkezetű lépcsőkar: forma kiválasztása Forma kiválasztása

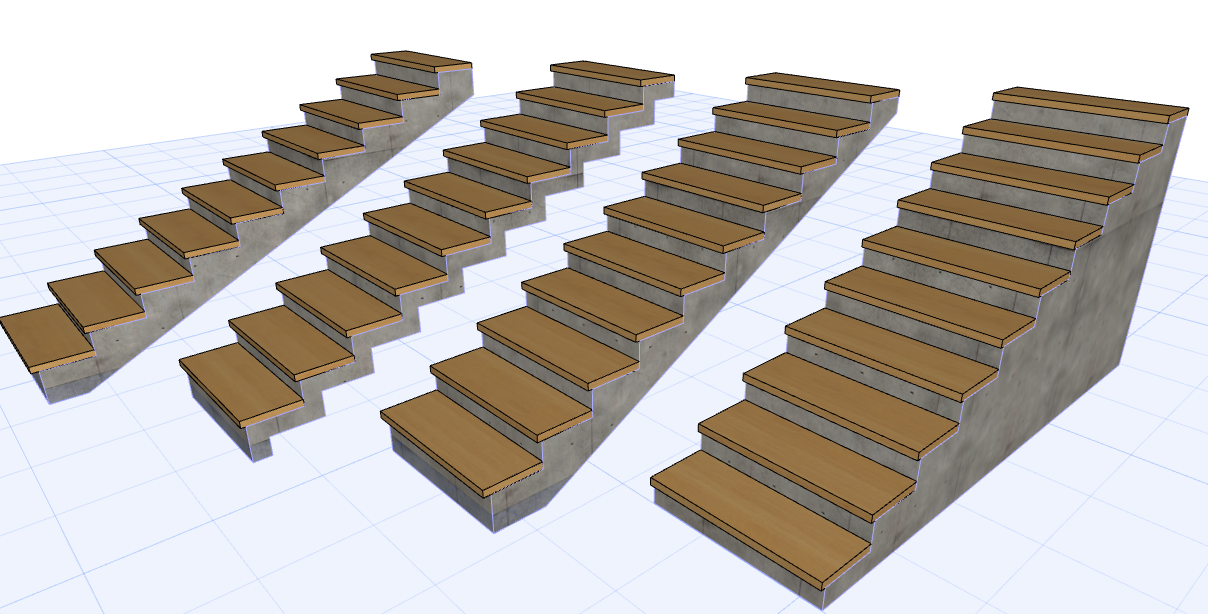

A négy gombbal adhatja meg a monolit kar aljának formáját. Balról:
Adja meg lent a vastagság/eltolás változók értékeit. Tekintse meg a visszajelzést az Előnézet ablakban.

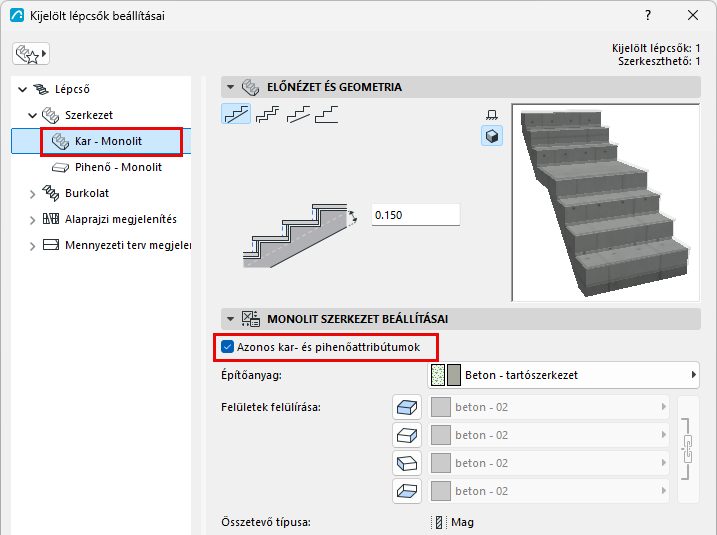

Ezen a panelen adhatók meg a monolit kar és a monolit pihenő jellemzői, beleértve az építőanyagot.
A monolit lépcsőszerkezetek összetevőtípusa mindig „Mag”. Ez a 3D nézetekben a Részleges szerkezetmegjelenítés szempontjából lényeges, ahol az elemek megjelenítése vagy elrejtése az összetevőtípusuk alapján választható meg.

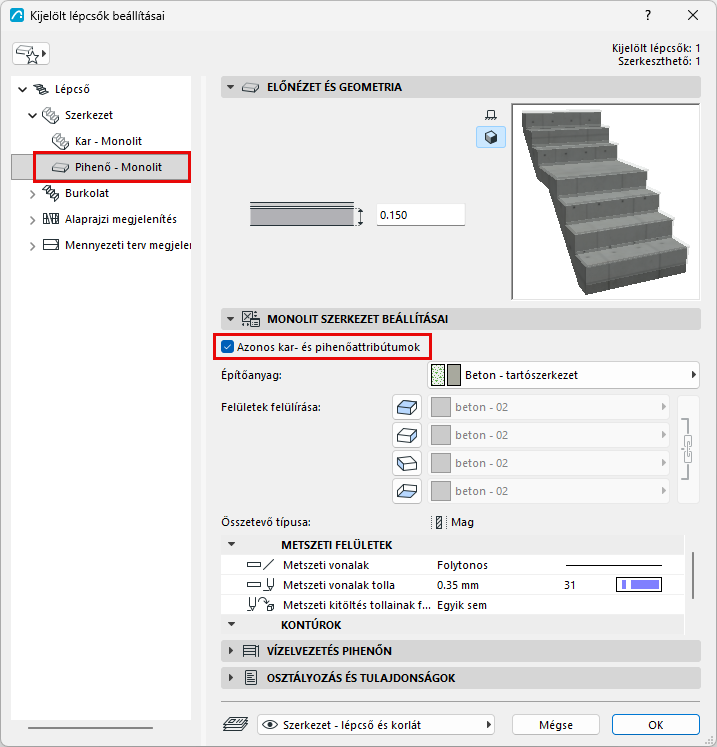

Ha mindkét monolit szerkezetre (a karra és a pihenőre) ugyanazokat a jellemzőket kívánja alkalmazni, jelölje be az Azonos kar- és pihenőattribútumok lehetőséget.

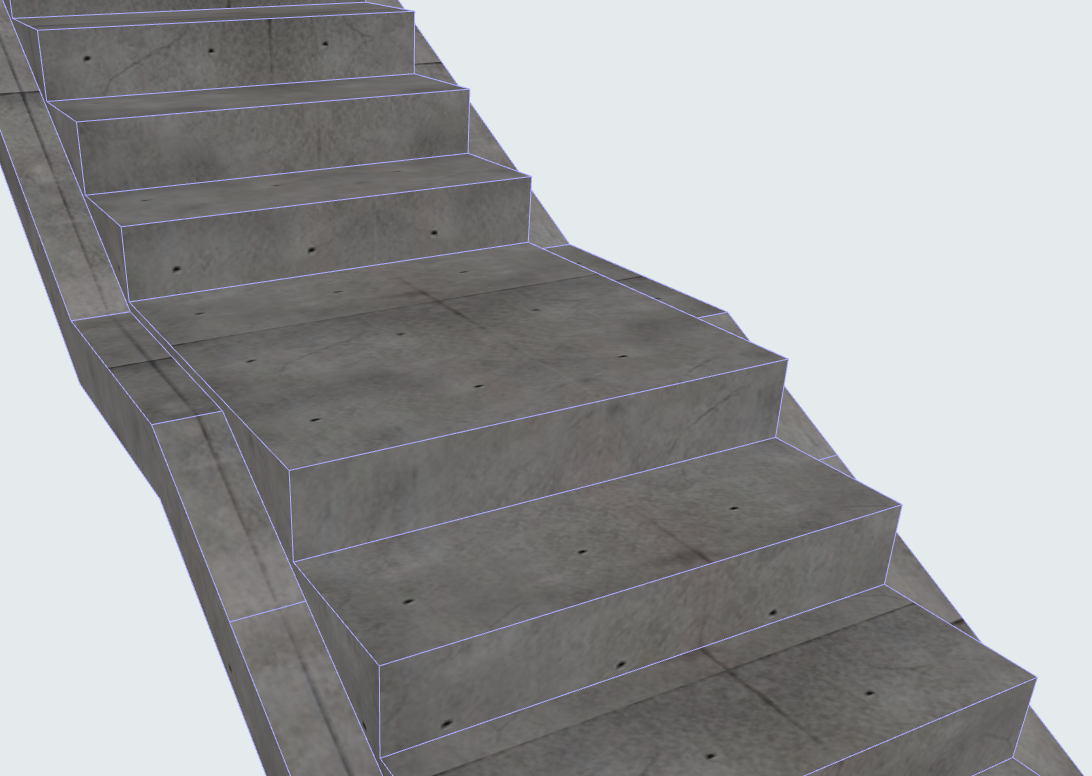

Vízelvezetés karon/Vízelvezetés pihenőn
Ez a panel csak a monolit szerkezeteknél elérhető.

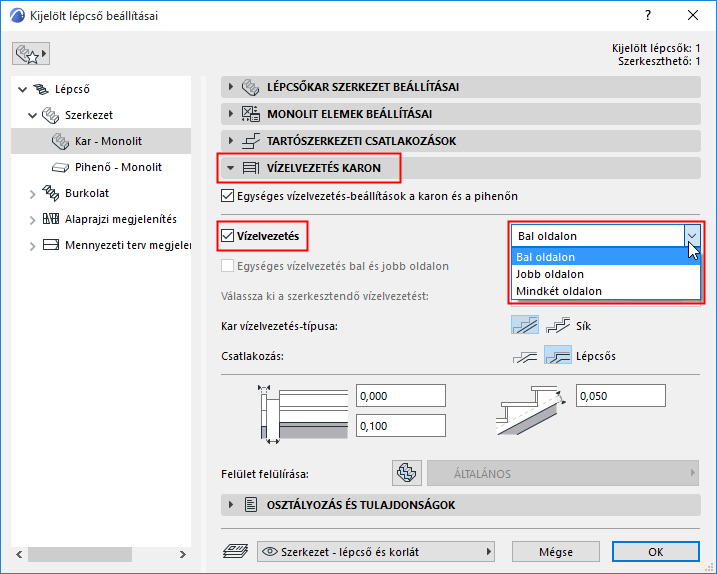

Jelölje be a Vízelvezetés lehetőséget és helyezzen vízelvezetőt a lépcsőszerkezet bal vagy jobb oldalára (az opció a lépcsőkar és a pihenő esetén is elérhető).
Jelölje be az Egységes vízelvezetés beállítások karon és pihenőn lehetőséget, ha a beállításokat mindkét lépcsőszerkezetre alkalmazni kívánja.
Vízelvezetés karon számára:
- Válasszon vízelvezetési típust (Sík vagy Lépcsős) a karhoz és a csatlakozásokhoz. Ezt a beállítást használja majd a Vízelvezetés pihenőn is (ha van ilyen).
Adja meg a Vízelvezetés szélessége/mélysége értékeket szükség szerint, és opcionálisan az eltolást.
Szükség esetén alkalmazzon felületi felülírást a vízelvezetésre.
