Konzolos szerkezetű kar és pihenő

Ezek a beállítások akkor elérhetők, ha a karhoz és/vagy a pihenőhöz a konzolos szerkezettípust állítja be.

Válasszon egy Konzol összetevő típust (konzol vagy tömb).

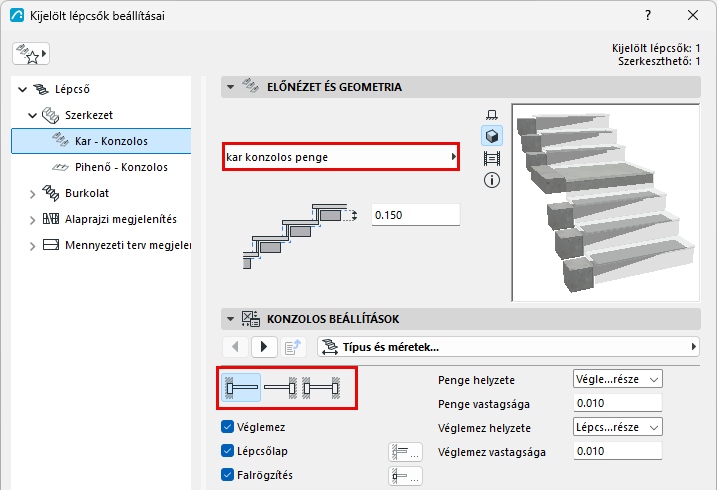

A Konzolos szerkezet beállításai panelen állítható be a választott szerkezet:

  • Állítson be konzolos szerkezetet a lépcső bal, jobb vagy mindkét oldalán
  • Adjon hozzá tetszőleges takarólemezt


A Szerkesztés módban opcionális fali rögzítés adható a karhoz vagy a pihenőhöz, az alábbiak szerint:

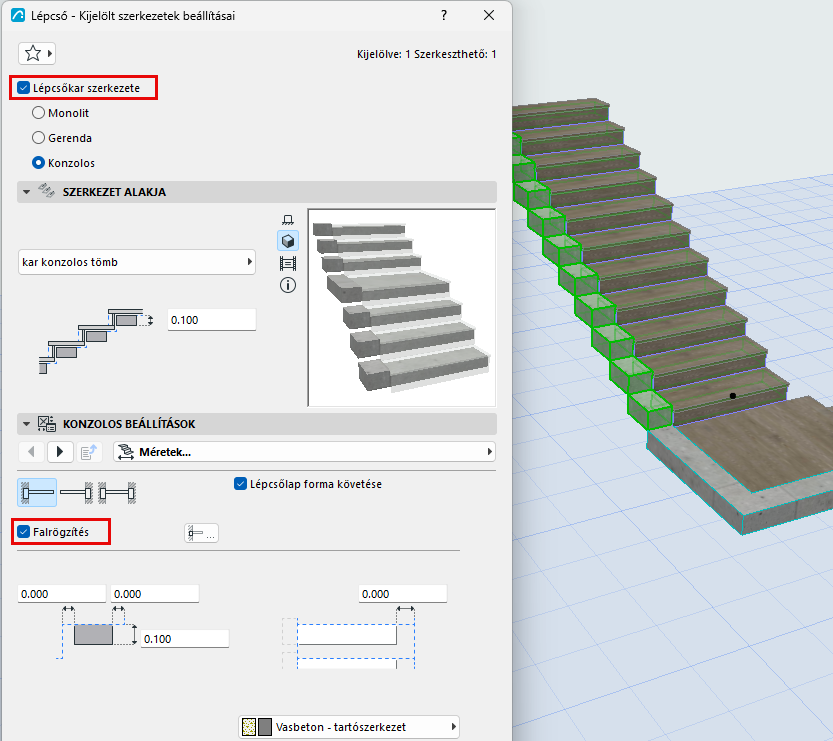

1. Ábra Fali rögzítés hozzáadása konzolos karhoz (a lépcsőkar szerkezete Szerkesztés módban választható ki és módosítható)

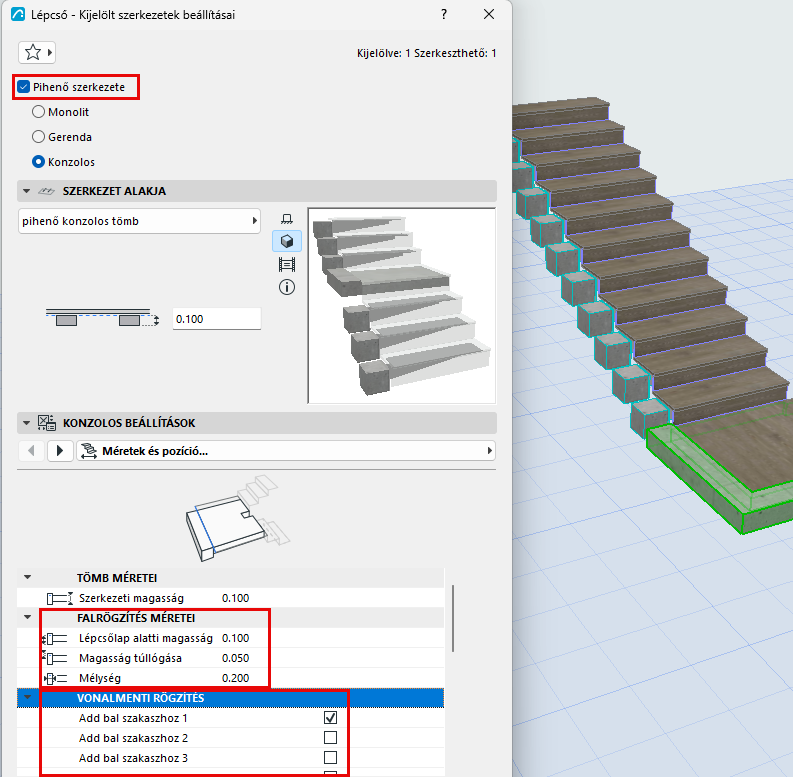

2. Ábra Lineáris rögzítés hozzáadása konzolos pihenőelemekhez (a pihenő szerkezete Szerkesztés módban választható ki és módosítható)

Összetevők meghatározása Mag/Burkolat/Egyéb típusúként

A Beállítások párbeszédablak Megjelenítés szakaszában: állítsa be az összetevőket Mag/Burkolat/Egyéb típusúként. (Az elemek külön-külön történő beállításához törölje az „Egységes összetevőtípusok” jelölőnégyzet jelölését.)

Ha ilyen módon határozza meg az összetevőtípusokat, az lehetővé teszi a megjelenítésük vezérlését a Részleges szerkezetmegjelenítés segítségével. Például a csak szerkezetet tartalmazó koordinációs nézetek megjelenítéséhez válassza a „Csak a mag” lehetőséget a nézet Részleges szerkezetmegjelenítés beállításaként. Ezzel elrejti a „Burkolat” vagy „Egyéb” típusúként meghatározott lépcsőösszetevőket.

A lépcsőösszetevők részleges szerkezetmegjelenítése a 3D modellen alapuló nézetekben (pl. Metszetekben) támogatott. Az Alaprajzokon és az Álmennyezeti terveken a lépcsők alaprajzi jelként jelennek meg, és a Részleges szerkezetmegjelenítés nincs rájuk hatással.
Megjegyzés: A profilösszetevők típusát a Profilkezelőben állíthatja be.
