Panel beállításai (Korlát eszköz)

Megjegyzés MEP Designer felhasználók számára: A korlátok és a korlátbeállítások láthatóak, de nem hozhatók létre vagy szerkeszthetők.

Ezekkel a beállításokkal korlátpanelek adhatók hozzá, távolíthatók el és állíthatók be a Mintaszerkesztőben.

Panelek hozzáadása a Mintaszerkesztőhöz

Panel hozzáadásához vagy törléséhez használja a Mintaszerkesztőben lévő plusz és mínusz jelet.

Lásd még Összetevő hozzáadása a Mintaszerkesztőhöz.

Panel a két belső oszlop vagy korlát közötti üres térbe helyezhető. Ha a mező már tartalmaz balusztert, panel nem adható hozzá.

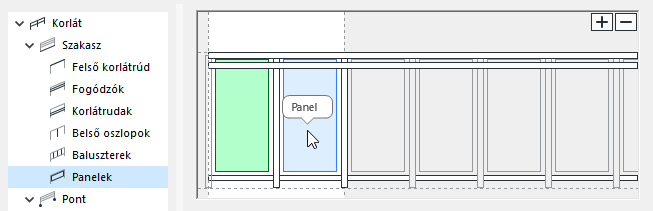

1. Ábra Belső oszlopokkal tagolt panelek

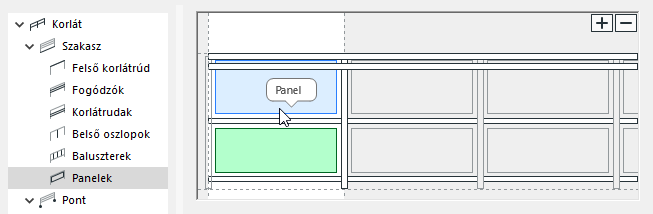

2. Ábra Korláttal tagolt panelek

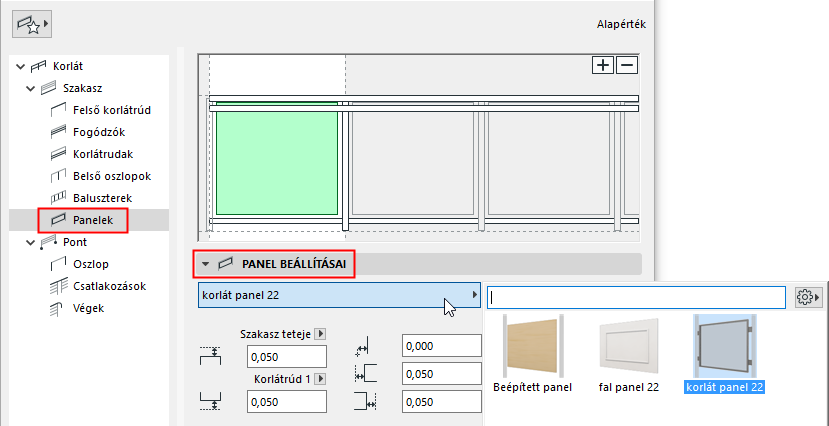

Panel beállításai



Válasszon a panelhez egy GDL összetevőt az előugró ablakban.

A GDL összetevő beállításai a lenti panelen található opciók segítségével adhatók meg. Lásd Korlátpanel elemek beállításai.

Az előre meghatározott tartalmon kívül egyedi összetevő is menthető panelként.

Panel helyzetének meghatározása

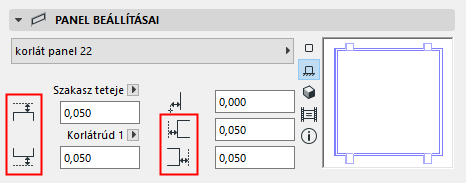

  • A panel felső és alsó eltolása megadható a szakasz tetejéhez/aljához, vagy akár egy korláthoz viszonyítva is, ha a minta tartalmaz ilyet.
    Megjegyzés: A szakasz magassága a szakasz beállításainál adható meg. Lásd Szakasz magassága és Függőleges eltolás .

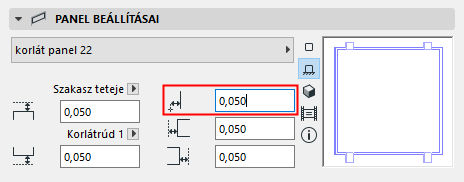

  • Adja meg a bal és jobb oldali eltolást a belső oszlopokhoz képest.
    Megjegyzés: A pozitív eltolási érték kisebb panelméretet jelent.

  • Vízszintes eltolás: adja meg a panel oldalirányú eltolását (tetszés szerint).


Korlátpanel elemek beállításai

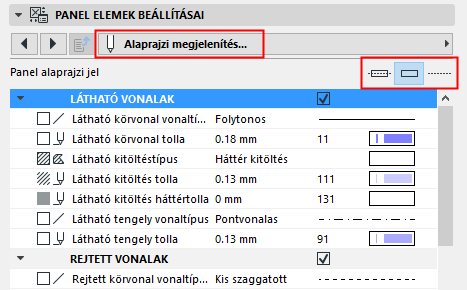

Panel 2D jelkép típusa

Adja meg a Jel típusa értéket a Panel összetevő beállításainak 2D megjelenítés lapján.

Panel 2D jelkép megjelenítése

Adja meg a Panel összetevő 2D-s ábrázolásának beállításait a lenti vezérlőkkel (a korlát látható és rejtett elemeire vonatkozóan).



Panel 2D jelkép megjelenítése/elrejtése

Alapértelmezés szerint a Panel összetevők láthatósága 2D nézetben a Dokumentáció > Modellnézetek >- Modellnézet-beállítások menüpontban állítható be.

Állítsa be a panel láthatóságát a Korlát beállításainál. (Lásd Korlát alaprajz Jel összetevők .)

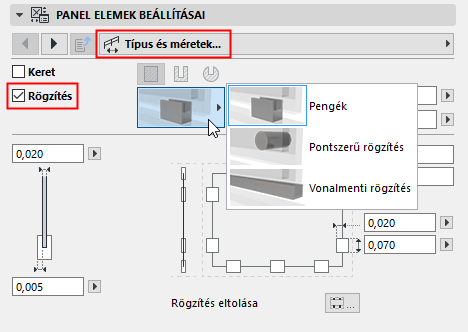

Rögzítés megjelenítése

Kattintson a Rögzítés lehetőségre Korlátpanel összetevő beállításainak Stílus és méretek oldalán. Itt találhatók a beállítások, úgymint a típus, a méret, a profil, az építőanyag és a darabszám.

Az elérhető vezérlők a rögzítés választott típusától függnek (tartóelem, tartópont, tartósín).
