Ferde oszlop létrehozása

Használja az Oszlop beállításait, vagy a kétpontos eljárással adja meg grafikusan az oszlop dőlését a 3D ablakban.

Dőlésszög beállítása az Oszlop beállításainál

Adja meg a dőlésszöget a beállításoknál.

  1. Válassza a Ferde ikont az Oszlop beállításainál (Oszlop oldal, Elhelyezés panel) vagy az Infótáblán.
  2. Adja meg a dőlésszöget fokban.

  3. Válasszon egy Elhelyezési módot az Infótábláról, majd helyezze el az oszlopot.

Oszlop létrehozása két kattintással

Segítségével megadhatja az oszlop tetszőleges dőlésszögét a bevitel során. Ezt legegyszerűbben a 3D ablakban teheti meg.

Ne adjon meg dőlésszöget a bevitel előtt.


  1. Kattintson az oszlop aljának lehelyezéséhez.
  2. Újbóli kattintással fejezze be az oszlopot.

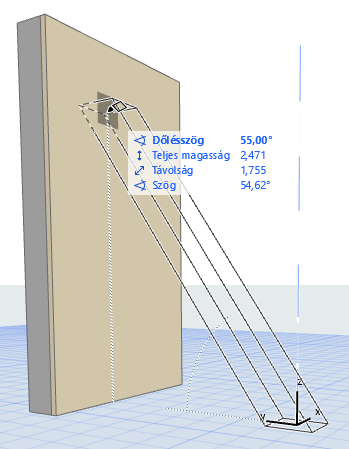

    • A 3D ablakban befoghatja a meglévő elemeket, a Shift gombot nyomva tartva pedig a szerkesztősíkra korlátozhatja a bevitelt.

      ColumnInput3D_100143.png     ColumnInput3D_200144.png

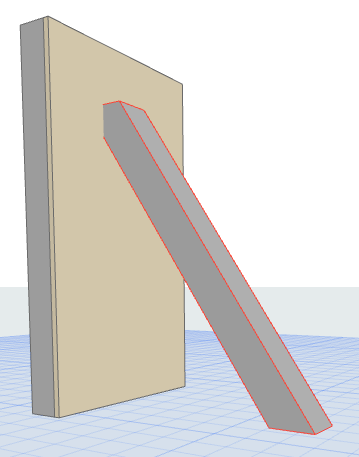

  • A második kattintással adható meg az oszlop dőlésszöge és (a 3D ablakban) a magassága.
  • Amikor két kattintással hoz létre oszlopot az alaprajzon, az oszlop magassága fix.
