Modellezési hibák javítása: alakzatok ellenőrzése és bezárása
Mi az a nem tömör alakzat?
Nem tömör alakzatról beszélünk, ha az alakzatnak van olyan szakasza, amely nem érintkezik pontosan két felülettel. A szabadon álló éllel vagy nem pontosan csatlakozó felületekkel rendelkező alakzat nem tömör.
A zártság hiánya egy összetett modell esetében szabad szemmel gyakran nem ismerhető fel.
Ez problémákat okozhat:
Nem tömör alakzat javítása a „Zárttá alakítás” paranccsal
Az ilyen modellezési problémák azonosításához és megoldásához tegye a következőket:

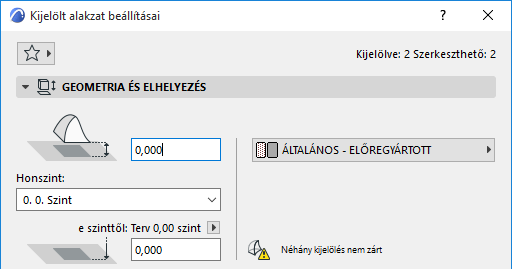

- A kijelölt alakzatoknál az Infótáblán vagy a beállításoknál ellenőrizze, hogy zártak-e az alakzatok.

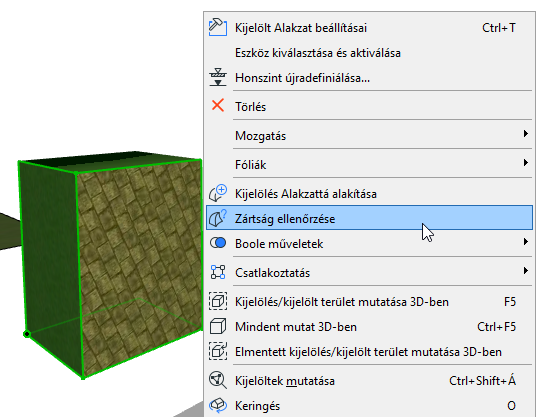

- Jelöljön ki tetszőlegesen egy vagy akár az összes alakzatot, majd alkalmazza a Zártság ellenőrzése parancsot a helyi menüből, (vagy ugyanezt a parancsot a Tervezés > Alakzat módosítása menüsorból).

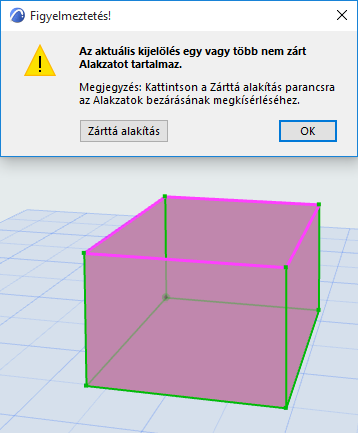

- Ha valamelyik kijelölt alakzat nem zárt, akkor figyelmeztetés jelenik meg, és a problémás alakzatok (és éleik) kiemelten jelennek meg a modellen, ahogyan az az alábbi ábrán látható.
- A hiba javításához kattintson a Bezárás parancsra.
Ha a Zárttá alakítás parancs nem szünteti meg a hibát

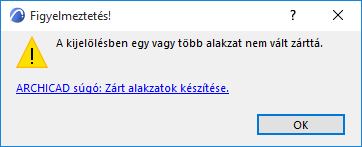

Ha a Zárttá alakítás paranccsal nem sikerült a nem tömör alakzat automatikus javítása, a program ezt figyelmeztetéssel jelzi.
A problémás alakzatok és élek ki vannak emelve a modellben.
Próbálja megjavítani a hibát grafikus szerkesztéssel: a hézagok kitöltéséhez adjon éleket az alakzathoz:
- Használja a mozgó paletta Hozzáadás az alakzathoz parancsát (ceruza ikon), amellyel egy vagy több új él adható hozzá a nem folytonos részekhez. Új él hozzáadásakor a program automatikusan egymással érintkező tömör felületek létrehozására törekszik az alakzaton belül.
- Bizonyos esetekben hasznos lehet egy másik élt rajzolni arra a meglévő élre, amelyen a hézag található, mivel így automatikusan új felületek jönnek létre.
- Ha végzett az élek hozzáadásával, jelölje ki az alakzatot, és használja ismét a Zártság ellenőrzése parancsot, amellyel ellenőrizhető a műveletek hatása.
