Áttörések készítése kijelölésből

Ezzel a paranccsal áttöréssé alakíthatók kijelölt szerkezeti elemek.

A kijelölt elem akkor alakítható áttöréssé, ha arra alkalmas elemmel (fal, födém, felületháló, tető, vagy gerenda) ütközik.

Jellemző példák az áttöréssé alakítható elemekre az alakzatok, az MEP elemek és a lépcső elemek (űrszelvénnyel együtt).

Megjegyzés: Ha a két metsző elem nem ütközik (automatikus összemetsződés vagy szilárdtest-művelet miatt), akkor nem jön létre áttörés.

Például az importált fájl tartalmazhat olyan többszintes alakzatot, amely gépészeti áttöréseket jelöl.

Jelölje ki az elemet (ebben a példában az alakzatot).

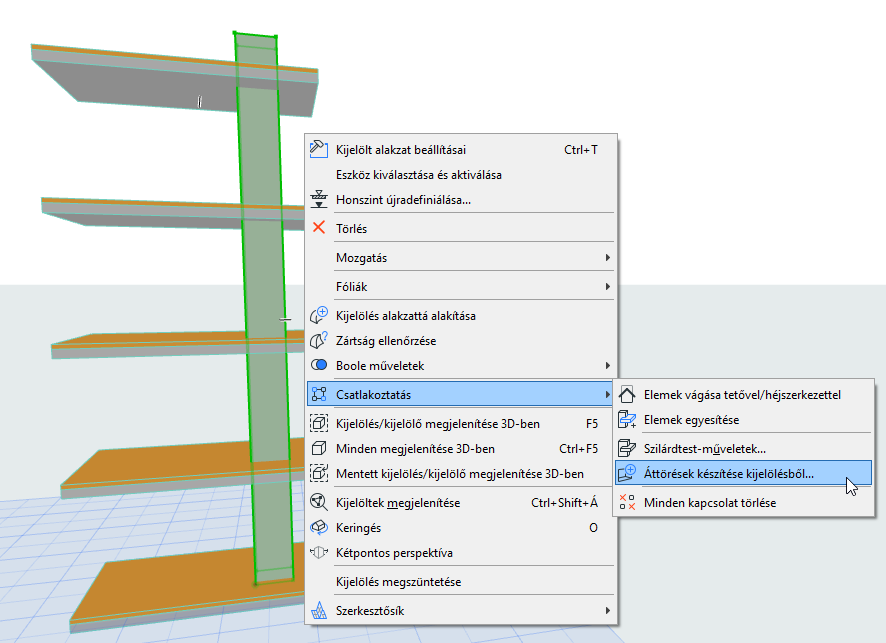

Válassza az Áttörések készítése kijelölésből parancsot
- a helyi menüből,
- az Épületgépészeti eszközsorról
- a Tervezés > Csatlakozás .

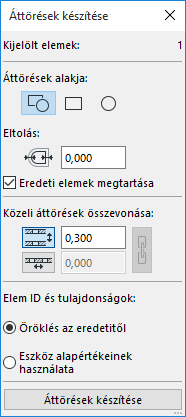

Végezze el a beállításokat a megjelenő palettán, majd kattintson az Áttörések készítése gombra a paletta alján.

Forma

Eltolás

Tetszés szerint eltolás adható az áttöréshez.

Eredeti elemek megtartása

Az eredeti elemek törléséhez törölje a jelet a jelölőnégyzetből.

Közeli áttörések összevonása

Jelölje be ezt a lehetőséget azon áttörések összefűzéséhez, amelyek az itt megadott tűrésen belül találhatók.

Összefűzés hosszában: ez a lehetőség az egymáshoz közel lévő párhuzamos falaknál és az egymásra helyezett gerendáknál lehet hasznos.
Összefűzés oldalirányban: például olyan MEP csövezésnél, ahol a párhuzamos csövek nagyon közel vannak egymáshoz.

Ha nem jelöli be ezt a négyzetet, akkor külön áttörés jön létre minden befogadó elemnél.

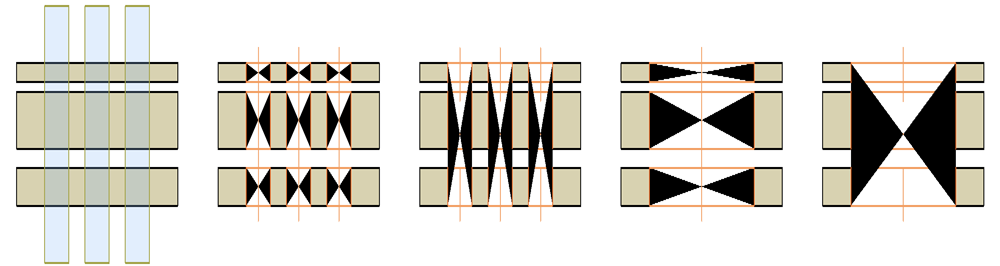

Eredeti fal és alakzat elemek	Mindkét összevonási opció kikapcsolva (nincs összevonás)	Közeli áttörések egyesítése hosszában	Közeli áttörések egyesítése oldalirányban	Mindkét egyesítési lehetőség engedélyezve

Elem ID

Az újonnan létrehozott áttörés elemek esetén:

Megtarthatja az eredeti elem azonosítóját (pl. MORPH-002), vagy
Új azonosítót rendelhet hozzájuk az Áttörés eszköz alapértelmezett beállításai szerint.
