Letisztulás nélküli elemek metszése

  • A fal-fal metszések csak akkor tisztulnak le, ha a referenciavonalaik metszik egymást. (Az ütközés itt nem használható.)

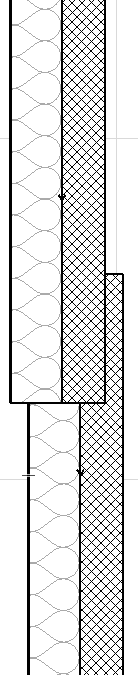

Alaprajzon

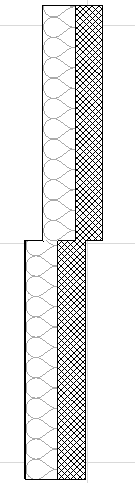

Metszet nézetben
  • Az oszlop-oszlop metszések nem tisztulnak le akkor, ha ütköznek.
  • Speciális oszlopmetszések létrehozásához használjon profilos oszlopot vagy a Profilok összefűzése funkciót.
  • Réteges fallal kereszteződő oszlop elhelyezésekor a kiválasztott geometria módszer – falba épített vagy nem beépített – befolyásolja a fal/oszlop alaprajzon való megjelenítését.
  • A födém-födém metszések nem tisztulnak le akkor, ha ütköznek.
  • Felületháló itt nem használható.
  • Tárgyak itt nem használhatók.
