2D alaprajzi jelek mentése tárgyként

Ha úgy véli, hogy egy 2D mintát többször kell elhelyeznie egy tervben, akkor célszerű lehet létrehozni egy 2D jelképet, majd tárgyként elmenteni azt.

  1. Rajzolja meg a kívánt 2D-s jelképet az alaprajzon a 2D-s eszközökkel (Vonal, Szöveg, Kitöltés, stb.).
  2. Helyezzen fogópontokat azokra a pontokra, amelyekről szeretné, hogy a kurzor érzékelni tudja őket.
  3. Jelölje ki a kívánt rajzelemeket.
  4. Nyissa meg a Fájl > Könyvtári elemek > Kijelölés mentése mint menüpontot, és válassza a Tárgy lehetőséget.

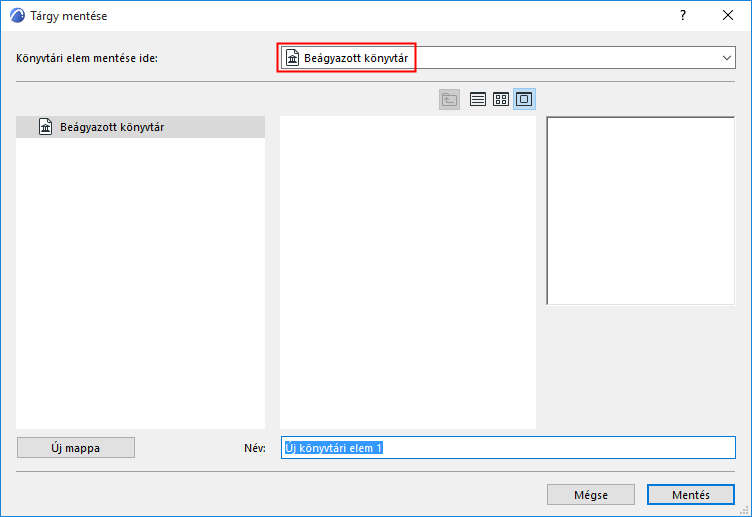

  5. A Tárgy mentése párbeszédpanel megjelenésekor adjon meg egy nevet, és válassza ki a tárgy mentési mappáját:
    • Beágyazott könyvtár (Ez az alapértelmezett választás. Testre szabott, tervspecifikus terveket ajánlott a Beágyazott könyvtárba menteni.)
    • csatolt könyvtár keresése
    • a BIMcloudon található könyvtár, amelyet hozzáadott a tervhez
      Megjegyzés: Ahhoz, hogy Csapatmunkában fájlokat menthessen a BIMcloud könyvtármappába, először le kell foglalnia azt

      Opcionálisan kattintson az Új mappa lehetőségre, ha új mappát kíván létrehozni a kiválasztott könyvtármappában.


  6. Helyezze le a tárgyat a Tárgy eszközzel. Megfigyelhető, hogy a létrejött tárgy megnyújtható, de a nyújtást követően el is torzul, mivel paraméterek használata nélkül készült.

    További információkat a létrejött GDL könyvtári elem szerkesztéséről ld. Egyedi könyvtári elemek és összetevők szerkesztése.
