2D elemek mentése Címkeként

Ezzel a funkcióval saját szimbólumcímke hozható létre alaprajzi jelek és egyéni szövegek (beleértve az automatikus szöveget) tetszőleges kombinációjával.

1. Helyezzen el szövegdobozt a Szöveg eszközzel.

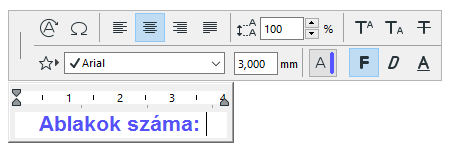

2. Adja meg a kívánt szöveget.

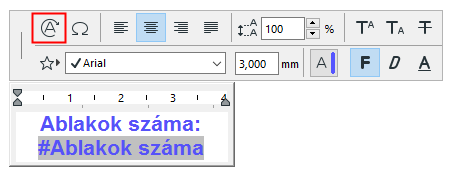

   Szükség szerint használjon automatikus szöveget az elemspecifikus információk (pl. #AblakokSzáma) megjelenítéséhez.

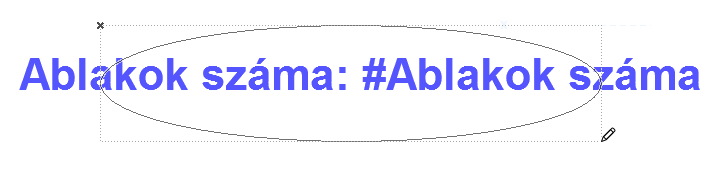

3. Ha keretet kíván hozzáadni a címkéhez, hozzon létre egyet bármilyen formával a szöveg körül egy 2D eszközzel (pl. Vonal eszköz).





   Tipp:

   • Ha a címkén automatikus szöveg található, vegye figyelembe a létrejövő automatikus szöveg értékének becsült méretét (pl. számjegyek száma vagy várt szöveg hossza), és a keretet ennek megfelelően rajzolja meg.
   • Érdemes a szövegtömb középpontját a keret középpontjához igazítani, valamint központi horgonypontot használni a szövegtömbhöz.

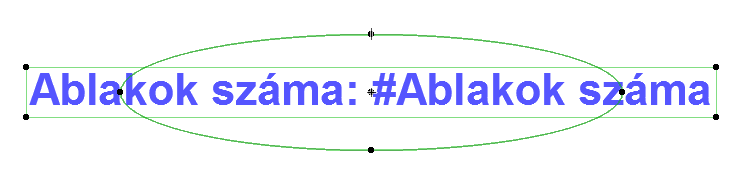

4. Valamennyi 2D elem kijelölése

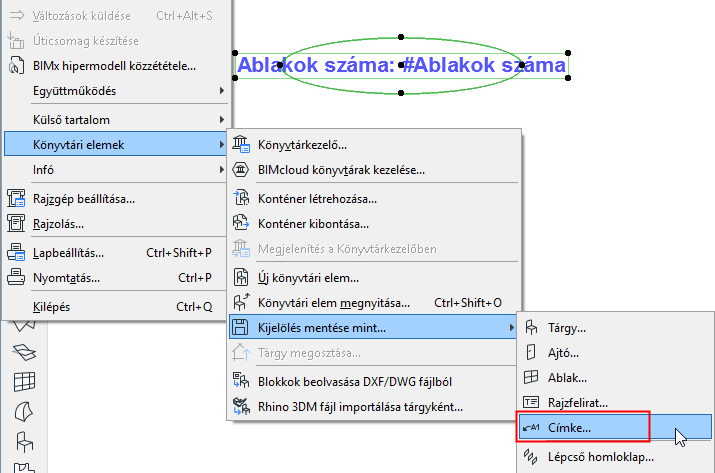

5. Nyissa meg a Fájl > Könyvtári elemek > Kijelölés mentése mint menüpontot, és válassza a Címke lehetőséget.

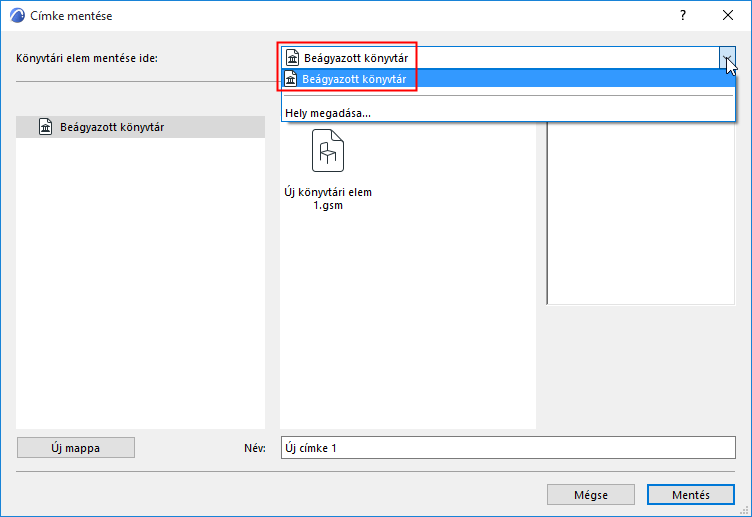

6. A Címke mentése párbeszédpanel megjelenésekor adjon meg egy nevet, és válassza ki a tárgy mentési mappáját:
   • Beágyazott könyvtár (alapértelmezett beállítás – Testre szabott, tervspecifikus terveket ajánlott a Beágyazott könyvtárba menteni.)
   • Egy, a BIMcloudon található könyvtár, amelyet hozzáadott a tervhez
     Megjegyzés: Ahhoz, hogy Csapatmunkában fájlokat menthessen a BIMcloud könyvtármappába, először le kell foglalnia azt
   • Egy csatolt könyvtár

     Opcionálisan kattintson az Új mappa lehetőségre, ha új mappát kíván létrehozni a kiválasztott könyvtármappában.





7. Megjelenik a Címke alapbeállításainak változtatása párbeszédpanel. Itt adhatók meg az új címke kitöltései és tollai. Még a Címke elhelyezése után is elvégezheti ezen tulajdonságok további finomhangolását a Címke beállításai párbeszédpanelen.

   Ha adatokat kíván hozzáadni az új címkéhez (pl. kulcsszavak az egyszerű kereséshez), kattintson a bal alsó sarokban lévő Részletek módosítása lehetőségre.

8. Kattintson az OK gombra a párbeszédablak bezárásához.

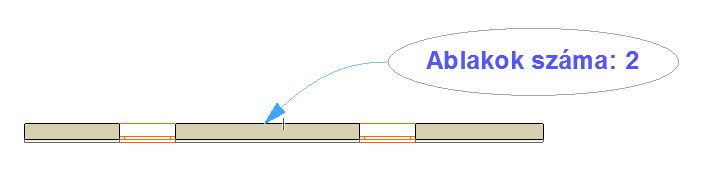

9. Helyezze el az új címkét. Ha elemhez kapcsolódik, a vonatkozó Automatikus szöveg látható.





Példa: Fix üveg szimbólumcímke

A példában az egyedi címke egyszerű vonalból áll, amely a rögzített üveget jelzi. Ehhez a címkéhez nem tartozik keret.

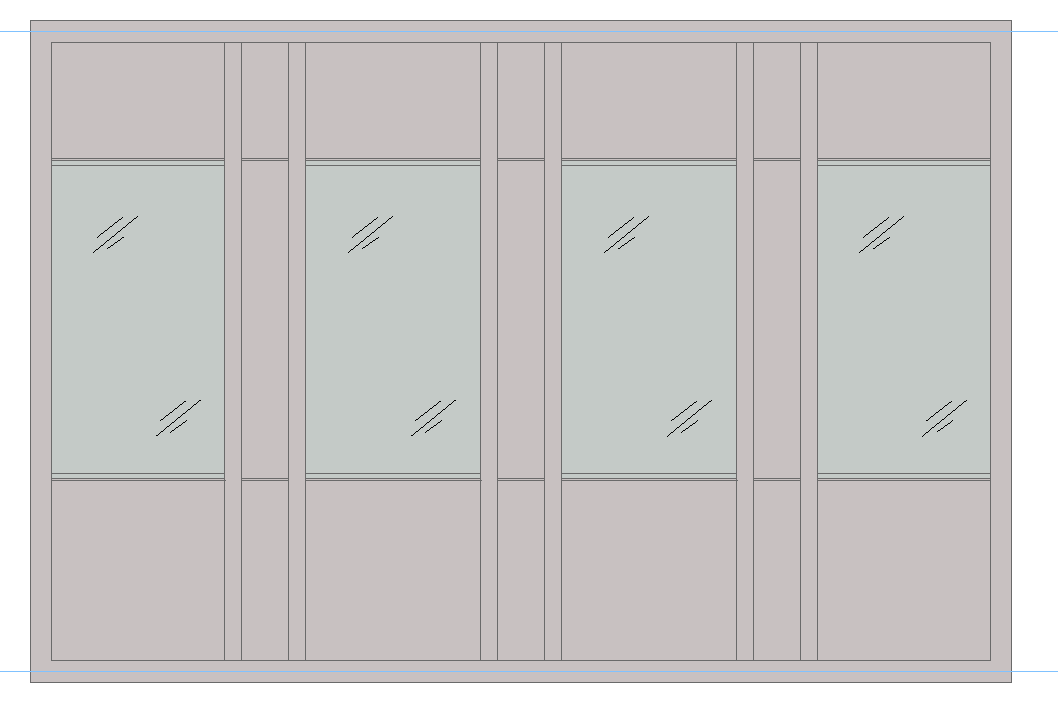

A függönyfal minden, rögzített üveggel rendelkező paneljére vonatkozik (használja a Dokumentáció > Feliratozás > Kijelölt elemek összetevőinek címkézése parancsot).

Lásd még: Függönyfalak címkézése.
