Szerkesztő mód több szakaszból álló oszlopok esetén
Több szakaszból álló oszlop esetén használja a Szerkesztő módot az egyes szakaszok külön-külön történő módosításához. A szerkesztő móddal ideálisan elvégezhető a szakasz geometriájának grafikus finomítása.
Belépés a Szerkesztő módba
Válasszon ki egy több szakaszból álló oszlopot bármely modellnézetben, majd hajtsa végre a következő lépések egyikét:

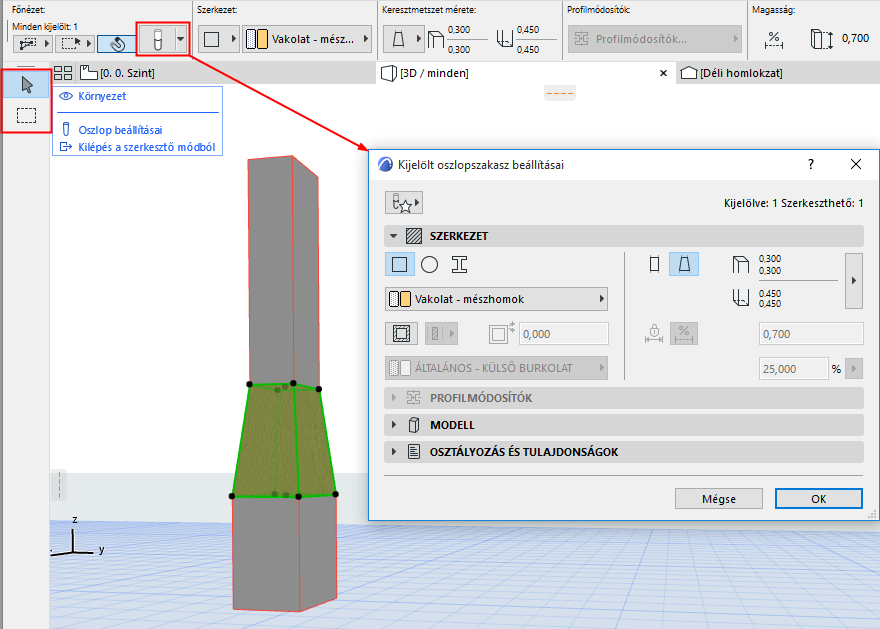

Szerkesztő mód használata
Szerkesztő módban a hagyományos eszköztár helyett csak kijelölő és megjelenítő paletta található.
- A megjelenítő paletta Környezet kapcsolója segítségével megjeleníthető/elrejthető az épületmodell többi része (azaz minden a kijelölt oszlopon kívül). Szerkesztő módban a modell többi része nem módosítható.
- A megjelenítő palettán a teljes Oszlop beállításai párbeszédpanel elérhető.
- Az Infótáblán egy korlátozott, adott szakaszra vonatkozó beállítási párbeszédpanel elérhető.Megjegyzés: A Szerkesztés gomb és a Szerkesztő mód eszköztár színe a Beállítások > Munkakörnyezet > Követő és koordinátabevitel menüpontban szabható testre.

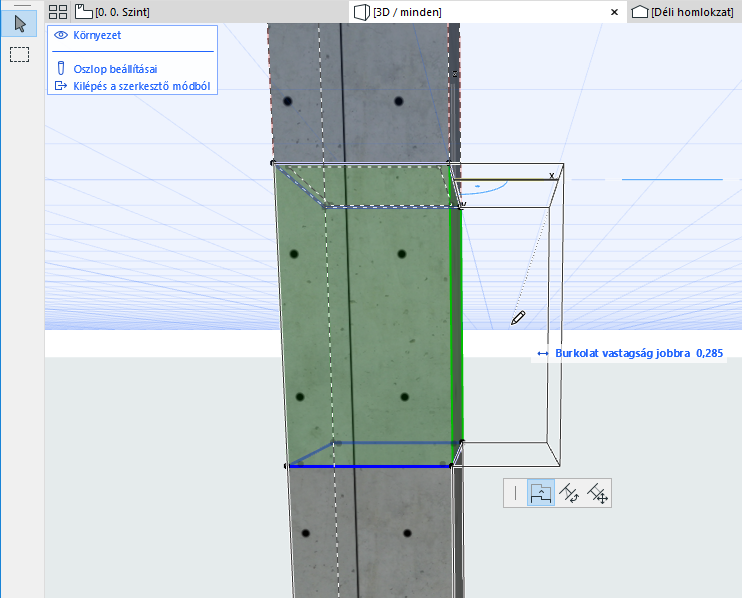

Például: módosítsa egy profilos oszlopszakasz profilmódosítóit:
Kilépés a szerkesztő módból
Alkalmazza az alábbiak egyikét:
- Nyomja meg az Esc billentyűt
- Kattintson a Kilépés a szerkesztő módból lehetőségre a megjelenítő palettán.
- Használja a Tervezés > Kilépés az Oszlopszerkesztő módból parancsot.
Kattintson a megjelenítő palettán található oszlopbeállításokra, ekkor megnyílik a kijelölt szakaszra vonatkozó beállítási párbeszédpanel.
