Rámpa tárgy

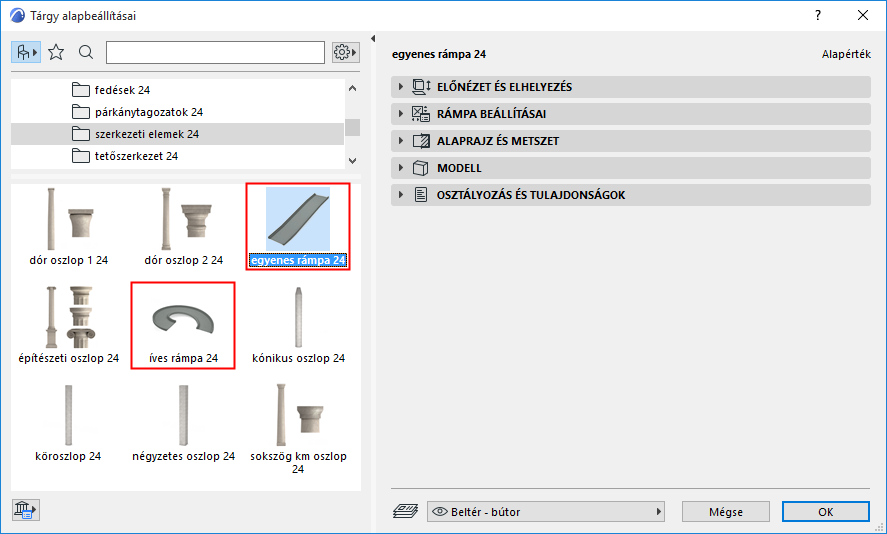

Az (egyenes és íves) parametrikus rámpaobjektumokkal általános Rámpák készíthetők és jeleníthetők meg a kívánt formátumban.
Létrehozhat külön Átmenet szakaszokat is a Rámpa tetejénél és aljánál.

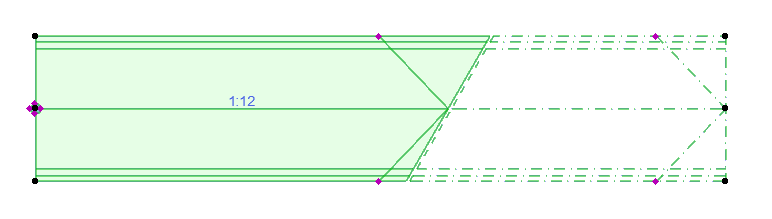

Egyenes rámpa
Lejtésszög

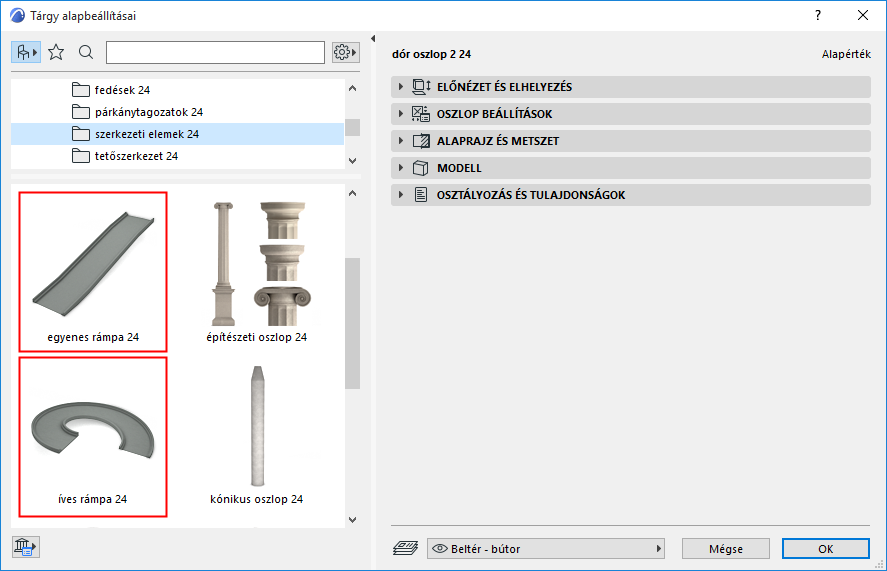

A Rámpa beállításai panel (Méretek oldal) segítségével adható meg a rámpa lejtésszöge.

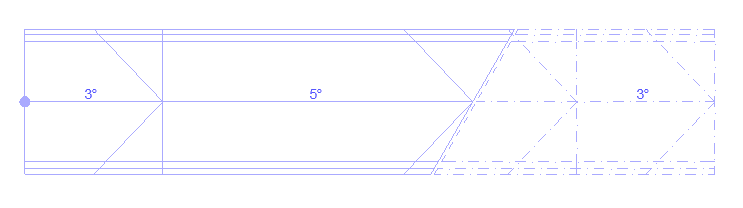

- A lejtésszög megadható Gradiens, Százalék vagy Fok formájában
- Másik megoldásként jelölje be a Lejtés meghatározása méretek segítségével lehetőséget: adja meg a Magasság és Méret értékeket a lenti mezőkben a lejtésszög automatikus kiszámításához.
 |
 |
|
Lejtésszög közvetlen meghatározása |

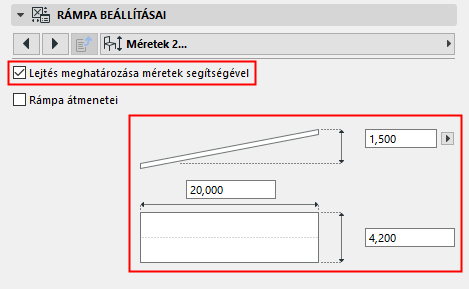

Lejtésszög meghatározása a rámpa hosszának/magasságának megadásával |
Szöveg

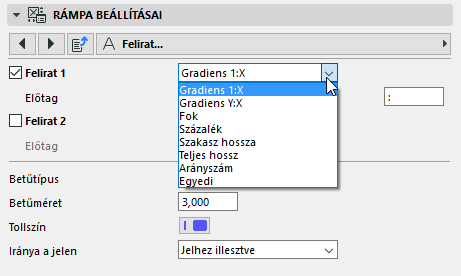

A Rámpa beállításainak Szöveg oldalán tetszés szerint megjeleníthető egy vagy két szövegsor a 2D-s rámpán, a kívánt formátumban. Például az „1:X” lejtés megjelenítésekor bármilyen karakter vagy szöveg használható elválasztóként.
Átmenetek

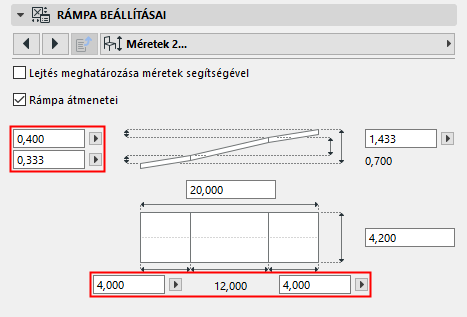

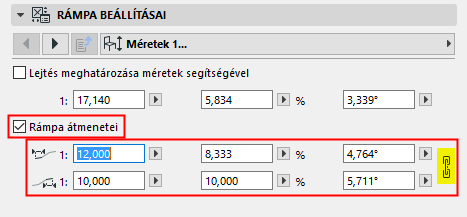

A Rámpa beállításai panelen (1. és 2. méret oldalak):
- Jelölje be a Rámpa átmenetei lehetőséget, ha átmeneti szakaszokat kíván létrehozni és beállítani a rámpa tetejénél és aljánál.
- Minden szakaszhoz adja meg annak lejtésszögét (közvetlenül vagy méretek segítségével). (Kattintson a lánc ikonra, ha egyforma értéket kíván használni az alsó és felső átmenethez.)
- További méretekkel kapcsolatos mezők elérhetők a 2. méret oldalon: adja meg vagy számítsa ki a hosszúságot és a magasságot minden átmeneti szakaszhoz.

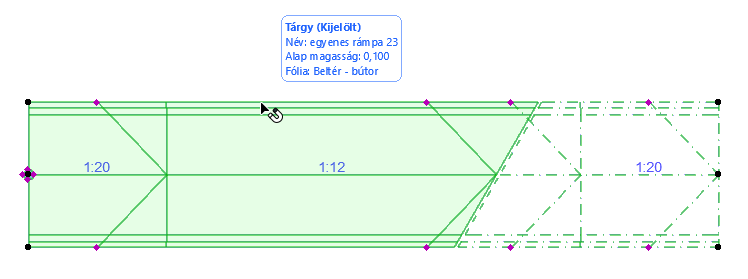

Megjegyzés: Az egyenes rámpák grafikusan nyújthatók a mozgó paletta Csomópont mozgatása vagy Nyújtás parancsaival. Nyújtáskor a középső szakasz módosul (és nem az átmenetek).

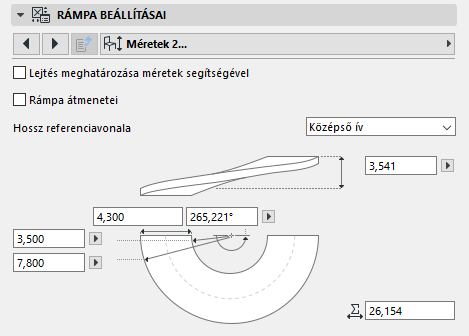

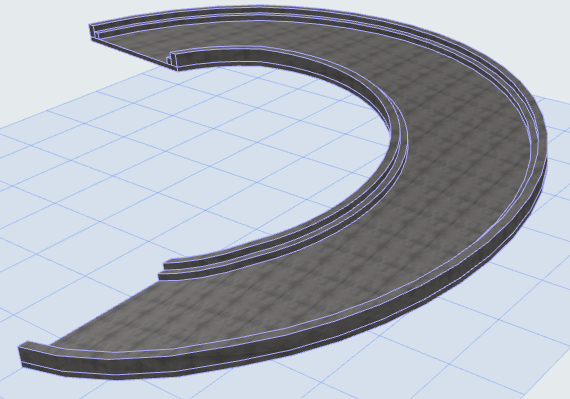

Íves rámpa

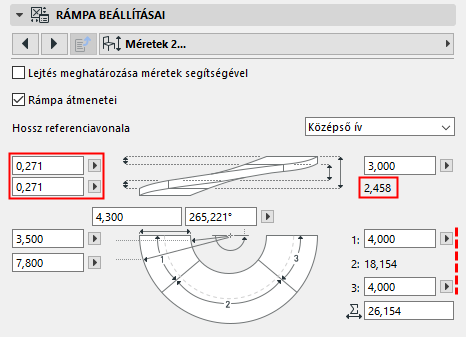

Az Íves rámpa tárgyhoz további méretértékek elérhetők.
