Ferde Gerenda létrehozása

Használja a Gerenda beállításait, vagy hajlítsa el a gerendát grafikusan a 3D ablakban.

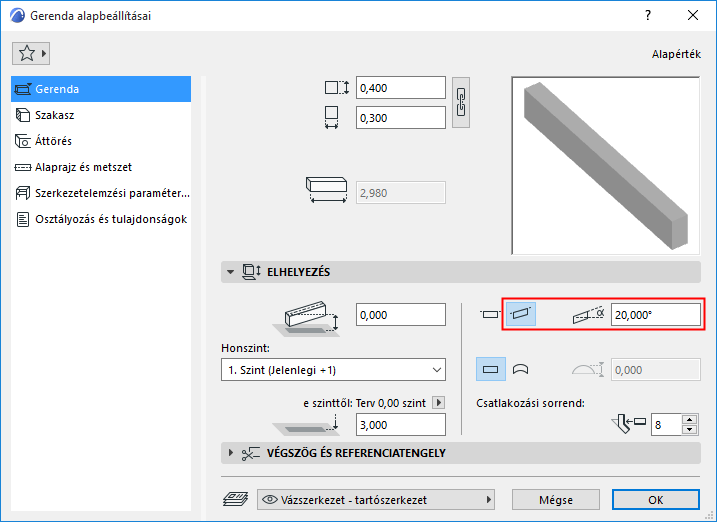

Dőlésszög beállítása a Gerenda beállításainál

  1. Válassza a Ferde ikont a Gerenda beállításainál (Gerenda oldal, Elhelyezés panel) vagy az Infótáblán.
  2. Adja meg a dőlésszöget fokban.


    Az értéknek -89° és +89° között kell lennie, melyet a gerenda kezdőpontjától kell mérni.

  3. Válasszon egy Elhelyezési módot az Infótábláról, majd helyezze el az oszlopot.

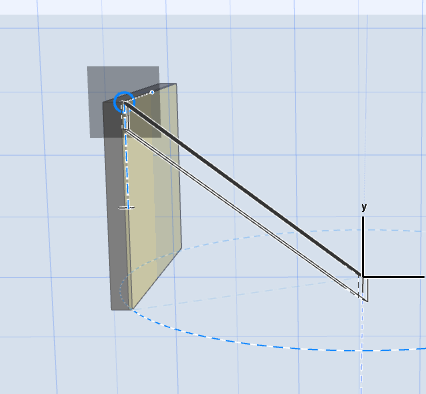

Gerenda létrehozása két kattintással

  1. Válassza az Egyes Gerenda geometria módszert az Infótáblán.

  2. Kattintson kétszer a gerenda két végének elhelyezéséhez.
  3. A 3D ablakban:
    • Illessze a végpontokat meglévő elemekre
    • Nyomja le a Shift billentyűt a szerkesztősíkra történő bevitelhez.

      Megjegyzés: Ha a gerendának van (a beállításoknál vagy az Infótáblán) beállított dőlésszöge, a korlátozástól függetlenül a dőlésszög érvényesül.

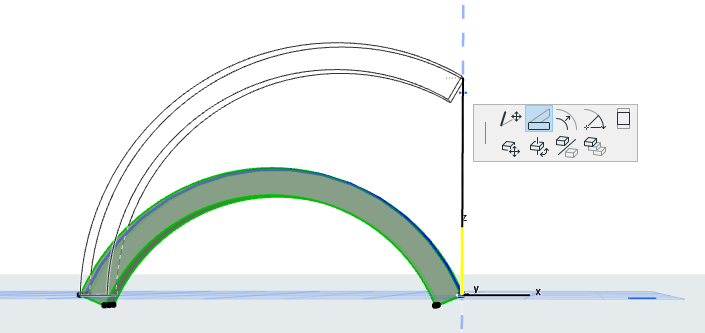

A meglévő, függőlegesen íves gerendák is átalakíthatók ferdévé.
