Gerendák szerkesztése

Hosszúság nyújtása/Szög módosítása

Használja a mozgó paletta parancsait a gerenda referenciatengelyének végpontjainál.

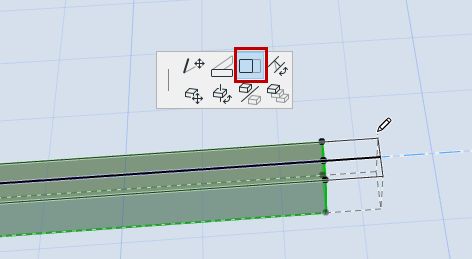

  • Hosszúság nyújtása

Ferde gerenda esetén:

  • Hossz nyújtása rögzített hajlással

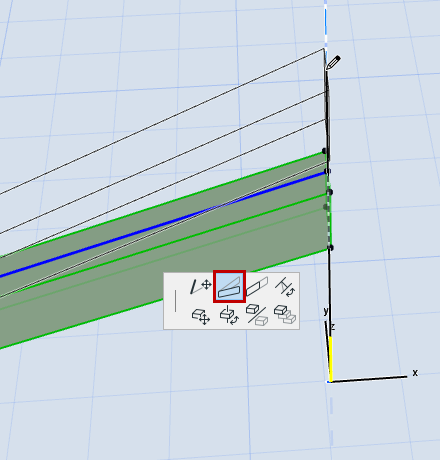

  • Szög módosítása

    BeamStretchLength.png   BeamModifyAngle.png

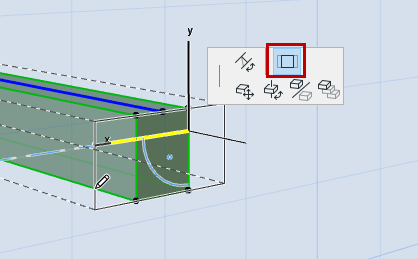

Gerenda keresztmetszet nyújtása

Nem íves és szakaszokra nem osztott gerenda esetén:

Használja az alaprajzon és a 3D ablakban lévő mozgó paletta parancsait a gerenda keresztmetszeti méreteinek nyújtásához.

Megjegyzés: A gerendák Metszet nézetben is nyújthatók, ha a gerenda referenciavonala merőleges a metszetvonalra.

Használhatja a Szerkesztés > Átalakítás > Nyújtás parancsot is.

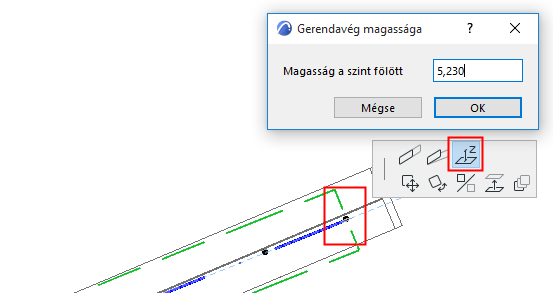

Ferde gerenda módosítása az alaprajzon

  1. Válassza ki a ferde gerendát az alaprajzon.
  2. Kattintson a referenciavonal mozgó palettáján lévő Elemvégpont magasságának megadása parancsra.
  3. Adja meg a kijelölt gerenda végpontjához tartozó új magasságot a Gerendavég magassága párbeszédablakban.


Kapcsolódó téma

Íves elemek nyújtása
