Gerenda lyukak kijelölése és módosítása

Egyetlen lyuk módosítása

1. Alkalmazza az alábbiak egyikét:

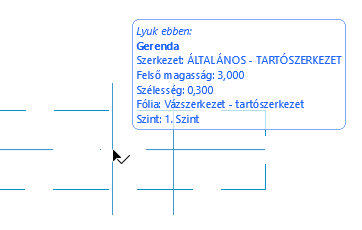

   • Ha a Nyíl eszköz aktív, kattintson az áttörés középpontjára.
   • Ha bármelyik más eszköz aktív, nyomja le a Shift gombot, és kattintson az áttörés középpontjára.

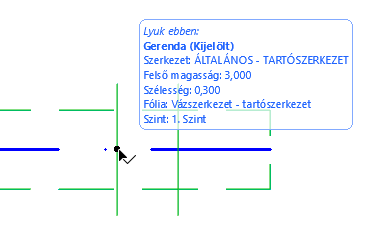

   Most ki van jelölve az áttörés.

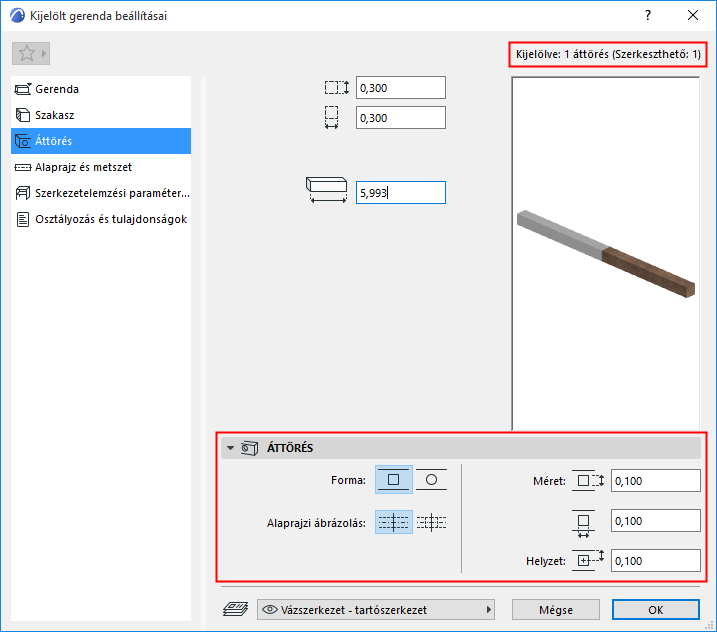

2. Nyissa meg a kijelölt gerenda beállításainál a Lyuk panelt, hogy módosíthassa a kijelölt Lyuk alakját és méretét (vagy használja az Infótábla vezérlőit).





• Forma: Téglalap vagy kör
• Alaprajzi ábrázolás: Válasszon alaprajzi jelet (körvonal mutatása vagy csak a tengely mutatása)
• Méret: Ide írja be az áttörés vízszintes és függőleges méretét. Kör alakú áttörés esetén az átmérőt adja meg.
• Helyzet: Az áttörés középpontja és a gerenda felső felülete közötti távolság.

Az összes lyuk módosítása

1. Jelölje ki a gerendát. A gerenda összes áttörése is kijelölésre kerül.

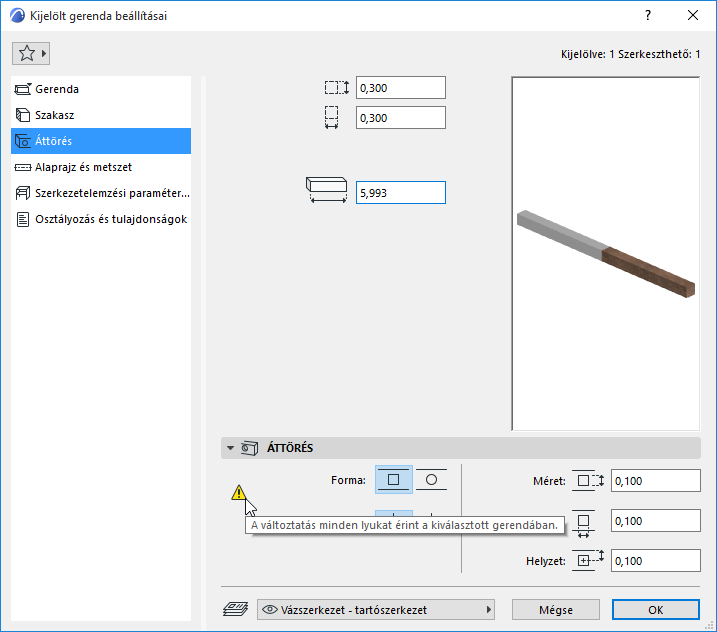

2. Nyissa meg a kijelölt gerenda beállításainál a Lyuk panelt, hogy egy időben módosíthassa valamennyi Lyukat (vagy használja az Infótábla vezérlőit).





A gerenda áttörésének grafikus áthelyezése

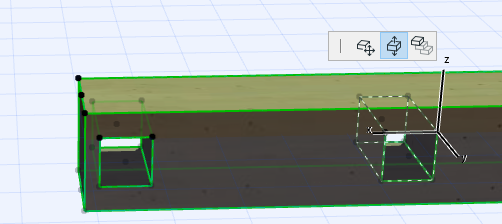

• Mozgassa az áttörést oldalirányban, a gerenda mentén (Alaprajz vagy 3D)
• Mozgassa az áttörést fel és le, a Z tengely mentén (3D)





Lyukak az íves gerendában

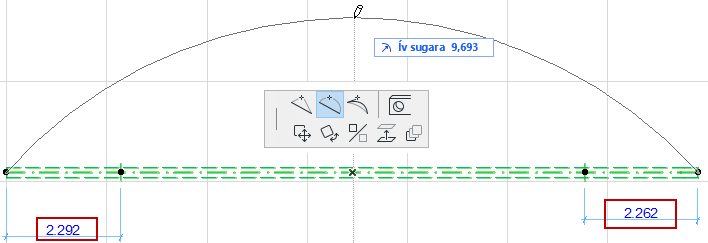

Tegyük fel, hogy egy egyenes gerendába készített lyukakat (a gerenda két végétől adott távolságokra), majd meghajlítja a gerendát (a képen látható módon).

A Gerendanyílások helyzete párbeszédablakban megadhatja, hogy mi történjen az íves gerendán lévő lyukak helyzetével:

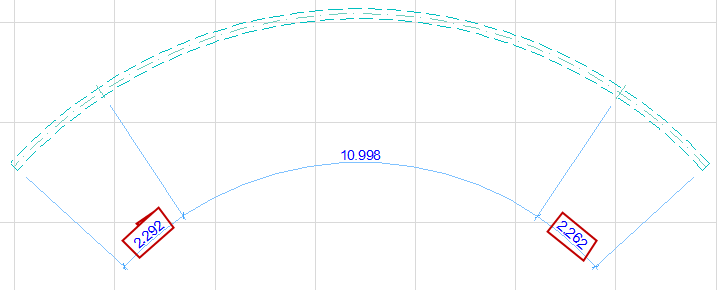

Távolságok megtartása: Az áttöréseknek a gerenda legközelebbi végétől mért távolsága (a középső ív mentén mérve) nem változik.

Arányok megtartása: Az áttörések arányosan ugyanolyan távolságra lesznek a gerenda végeitől, mint korábban.

Video megtekintése
