Gerendák és más elemek
Gerendák automatikus metszései más gerendákkal

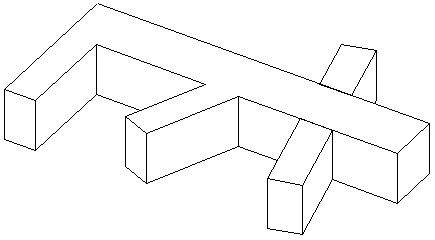

Amikor két gerenda metszi egymást, a program automatikusan letisztítja a T és L alakban történő metsződéseket, feltéve, hogy a Beállítások > Automatikus összeszerkesztés funkció be van kapcsolva.
Ha a kapcsolódó gerenda egyik vége a másik gerenda körvonalain belülre esik, a kapcsolódó gerenda vége automatikusan hozzárendeződik a Referenciatengelyhez. A 3D-s megjelenésük ennek megfelelően letisztul, feltéve, hogy a gerendáknak azonos az áthatási prioritása.

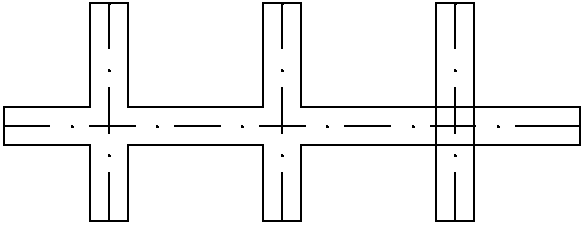

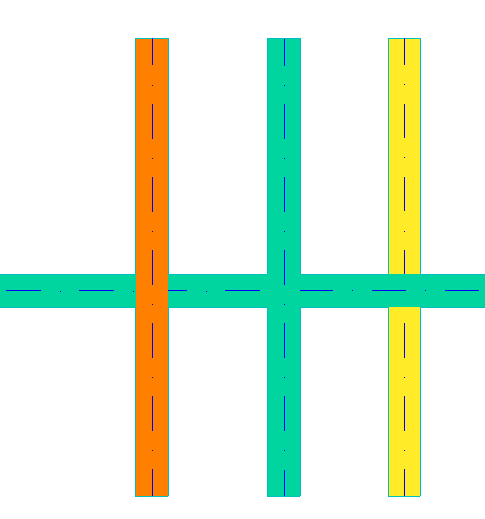

A metsződések akkor is tiszták, ha különböző magasságban futó gerendák keresztezik egymást. Ha gerendák elmennek egymás mellett a térben úgy, hogy a referenciavonalaik nem találkoznak, a metsződés letisztítása a gerendák áthatási prioritásának megfelelően történik meg.
Lásd Fóliák használata az összemetsződések elkerüléséhez.
A gerendák hossza vágással tetőhöz és héjszerkezethez igazítható.
Lásd Elemek vágása tetővel vagy héjszerkezettel.
A gerendát elvághatja egyszerű tetővel.
Lásd Elemek vágása egyszerű tetővel.
Használja az Elemek födémhez igazítása parancsot a vízszintes gerendák alattuk és/vagy fölöttük elhelyezkedő födém(ek) adott szintjeihez való igazításához.
Lásd Elemek födémhez igazítása.
További információért a szerkezeti elemek közötti metsződésekről (csomópontokról):
Lásd Elemek összemetsződése.
