Gerenda modell megjelenítése

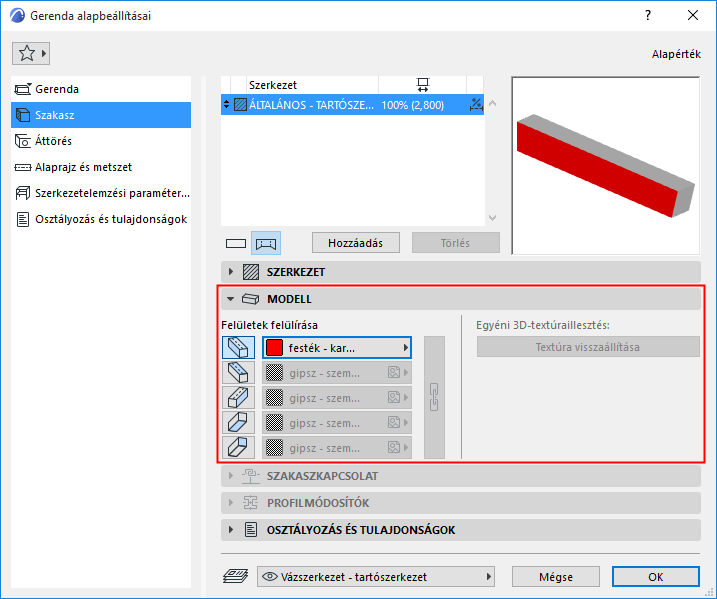

A gerenda egy vagy több felületének felülírásához használja a Gerenda beállításainál található Modell panelt (Szakasz oldal).

Felületek felülírása:

A listán a gerenda minden oldala szerepel. Kattintson a gerenda egy vagy több oldalához tartozó ikonra a vonatkozó (építőanyagnál hozzárendelt) felület felülírásához.

• Téglalap keresztmetszetű gerenda esetén: írja felül a bal oldalt, a jobb oldalt, a tetejét, az alját és/vagy a széleket.
• Kör keresztmetszetű gerenda esetén: kizárólag a végek felülete módosítható.
  Megjegyzés: A bal oldal meghatározása úgy történik, hogy a gerenda referenciatengelyének első pontjától a következő felé tartó egyenestől balra eső oldala a bal oldal.
• Profil keresztmetszetű gerenda esetén: módosítsa a kihúzás felületét és/vagy a végek felületét.
  Megjegyzés: A profil alak egyes éleihez egyedi felületet is társíthat.

  Lásd Egyéni felület vagy vonal alkalmazása a profil élére.

Kattintson a lánc ikonra, ha az utolsóként beállított felületet szeretné hozzárendelni az összes kiválasztott oldalhoz és élhez. A lánc ikont kikapcsolva visszaállíthatja a felületekhez eredetileg beállított oldal/élfelületeket.

További részleteket lásd Felületek.

Lásd még: Felületek felülírása a Felületfestés opcióval.

Egyéni 3D-textúraillesztés: Ha ez a szöveg aktív, akkor az aktuálisan kijelölt (a tervben már elhelyezett) gerenda egyedi 3D textúrát kapott.

• Ilyenkor a Textúra visszaállítása gomb is aktív. Erre kattintva a gerenda eredeti textúrája visszaállítható.

  További részleteket lásd 3D textúra illesztés.
