Összetett profilok
Az Összetett profilos elemek egy keresztmetszeti profilból hozhatók létre a profil síkjára merőleges kihúzással.
Használhat egy létező profilt vagy annak egy módosított változatát, illetve létrehozhat egy teljesen újat.
Megjegyzés MEP Designer felhasználók számára: A profilelemek az épületgépészeti modell referenciájaként szolgálnak, és felülírással jelennek meg.
Az MEP Designer tartalmaz egy előre definiált profilattribútum-készletet, amely a Beállítások > Elemattribútumok > Profilkezelőmenüpontban adható meg.
A profilokból falak, oszlopok, gerendák, és más könyvtári elemek készíthetők.
A többi szerkezeti elemhez hasonlóan a profil alapvető szerkezetét az alkalmazott építőanyag határozza meg. Az elemek szintjén több felülírási lehetőség is elérhető.

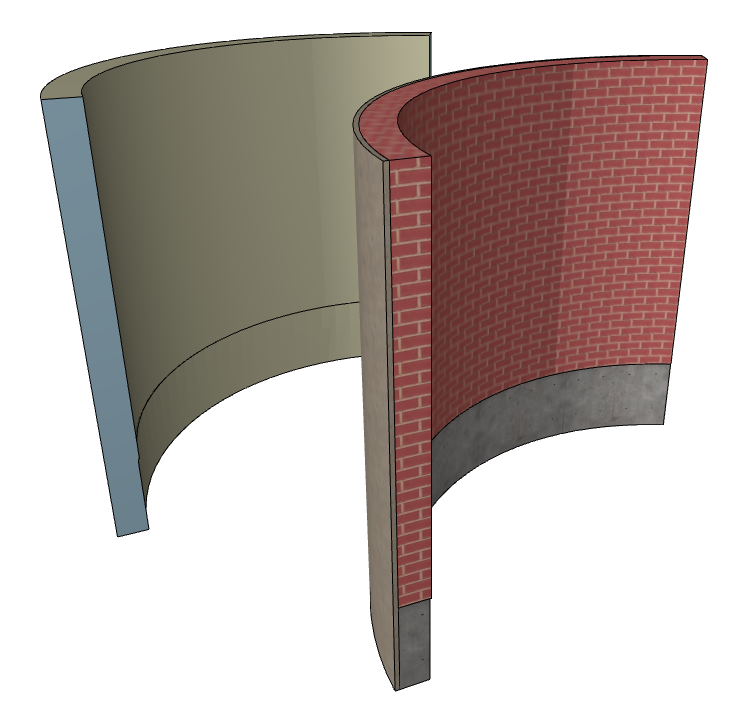

A következő ábrán például két íves fal látható, amelyre a „Téglafal lábazattal” profil lett alkalmazva. A hátsó falnál elemszintű felületi felülírást alkalmaztunk a kihúzott felületeken és végeken.

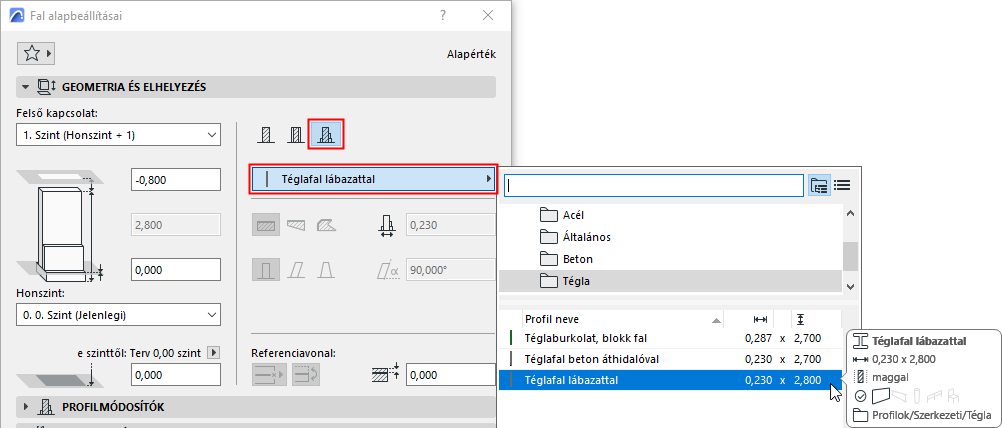

A mentett Összetett profilt a program az elem tulajdonságaként (pl. falként vagy korlátként) kezeli. A mentett profilok megjelennek az érintett rajzeszköz Beállítások párbeszédablakában.
Egyszeri alkalommal alkalmazhat a modellablakban egy egyedi profilt egy kijelölt elemre, és ebben az esetben nem is kell elmenteni attribútumként.

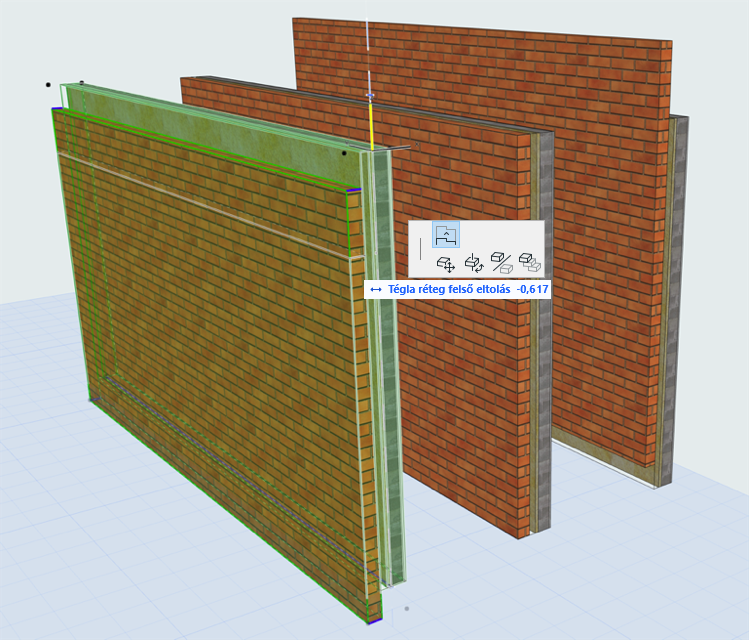

A fal-, oszlop- és gerendaprofilokhoz Éleltoló módosítók adhatók meg: ezek az élek egyenként igazíthatók az elemek szintjén, még akkor is, ha az összes elem ugyanazt a profilt használja.
A speciális helyi paletta parancsai használhatók a profil elemek nyújtásához és elforgatásához.
