Egyszerű tető létrehozása az Alaprajzon

Megjegyzés:  Az új tető rajzolásán felül (a folyamatot lásd lent) kiválasztható egy összetett tető, és felosztható több egyszerű tetőre a Szerkesztés > Átalakítás > Felosztás egyszerű tetőkké vagy a Tervezés > Tető extrák > Felosztás egyszerű tetőkké paranccsal.

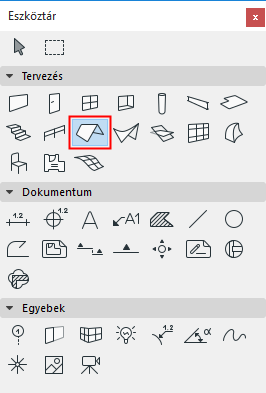

  1. Válassza ki a Tető eszközt.

  2. A Tető beállításokban vagy az Infótáblán állítsa be a tető fő paramétereit (pl. lejtés, felületek).
  3. Válassza az Egyszerű szerkesztési módszert az Infótábláról vagy a Tető beállításokból.
  4. Válasszon egyet az Infótáblán található három geometriai módszer közül (Poligon, Téglalap, Elforgatott téglalap)

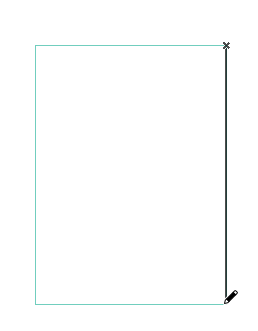

  5. Az Alaprajzon kattintson kétszer a tető alapvonalának megadásához.

    Legtöbb esetben azt szeretnénk, hogy a tető alapvonala egybeessen valamelyik födém vagy fal referenciavonalával.

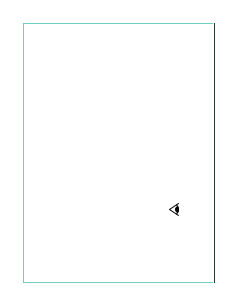

  6. Megjelenik a szem kurzor. Kattintson az alapvonal azon oldalára, ahonnan fel kell emelkednie a tetőnek (illetve negatív tetőlejtés esetén: ahonnan le kell ereszkednie a tetőnek).

    PivotLine1.png     PivotLine2.png

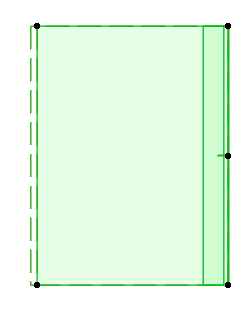

  7. Sorban rákattintva a tető minden egyes új csomópontjára, megrajzolhatjuk a tető körvonalát. Vagy használja a Varázspálca funkciót: kattintson egy meglévő elemre a tető kontúrjaként való használathoz.

    Lásd még: Varázspálca.

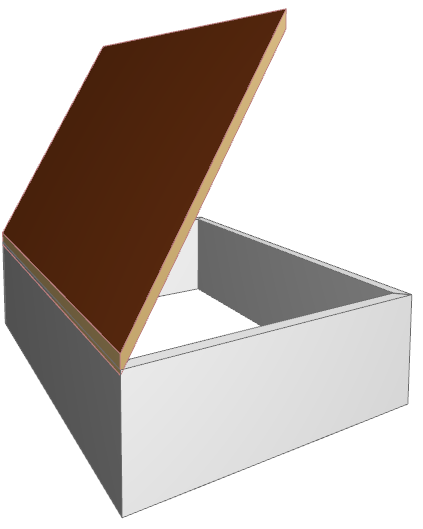

    RoofFloorPlan.png     Roof3D.png
