Nyeregtető

  1. Rajzolja meg az épület alaprajzának körvonalát (azaz a külső falakat).
  2. Aktiválja a Tető eszközt, majd használja az Összetett geometria módszert és a Téglalap orom geometria módszert (ez az Él geometria módszer melletti felugró ablakban található).

  3. A Tető beállításokban állítsa be a tető fő paramétereit (pl. lejtés, eresztúlnyúlás).
  4. Kattintson kétszer a tető téglalap alakú alapvonalának elhelyezéséhez.

    CreateGable1.png     CreateGable2.png

  5. A létrehozott nyeregtető egyetlen összetett tetőelem.


Video megtekintése

Tetősík átalakítása orommá

A 3D ablakban:

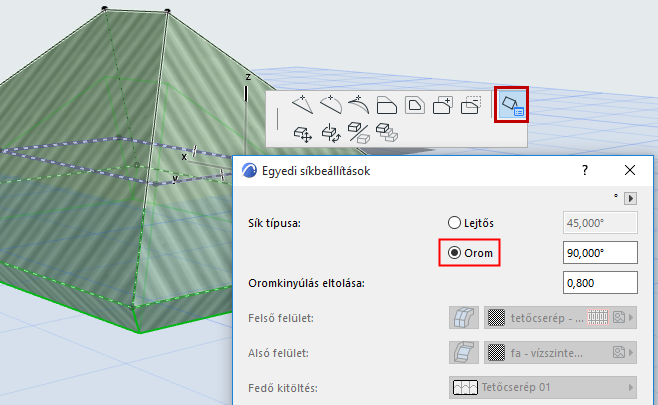

  1. Válassza ki az Összetett tetőt.
  2. Keresse meg az alapvonalat azon a tetősíkon, amelyet orommá szeretne átalakítani.
  3. Kattintson a mozgó paletta megjelenítéséhez, majd válassza az Egyéni síkbeállítások lehetőséget.
  4. A megjelenő párbeszédpanelen válassza az Orom lehetőséget a kijelölt sík oromként történő definiálásához.


Másik módszer:

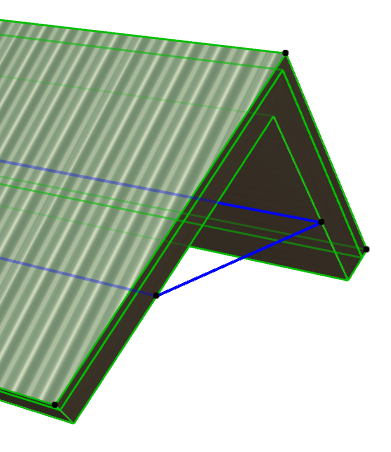

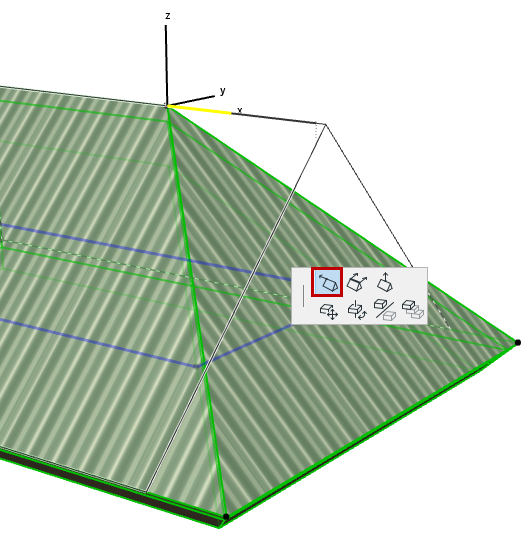

  1. A 3D ablakban jelölje ki a tetőgerinc végpontját.
  2. A Mozgó palettáról használja a Vízszintes gerinc nyújtása lehetőséget, és húzza a gerinc végpontját addig, amíg a sík azon a végen függőleges nem lesz. (A kurzor a függőleges pozícióhoz tapad, a művelet megkönnyítése érdekében.)

    RidgetoGable.png   RidgetoGable2.png
