Automatikus vágás: 1. példa

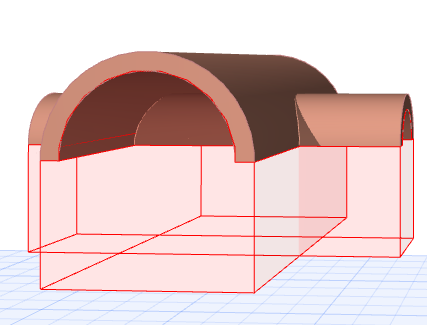

Tegyük fel, hogy adott a két itt látható, egymást metsző héjszerkezet, és ezeket szeretné egymásra vágni.

Mielőtt hozzákezdene, bekapcsolhatja a vágótesteket, ha látni szeretné azokat munka közben. (Nézet > Megjelenítési lehetőségek a képernyőn > Vágótestek)

1. Jelölje ki mindkét héjszerkezetet.

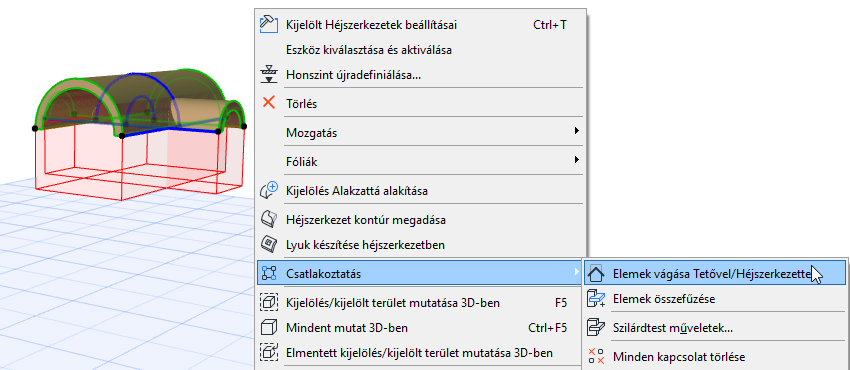

2. A helyi menüből válassza a Csatlakoztatás parancsot, és tekintse meg az elérhető parancsokat (a szokásos eszköztárban is elérhető).





3. Válassza az Elemek vágása tetővel/héjszerkezettel parancsot.

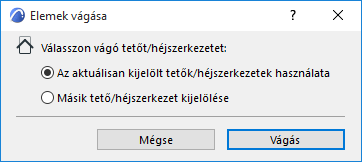

4. A megjelenő párbeszédpanelen kattintson a Vágd parancsra.

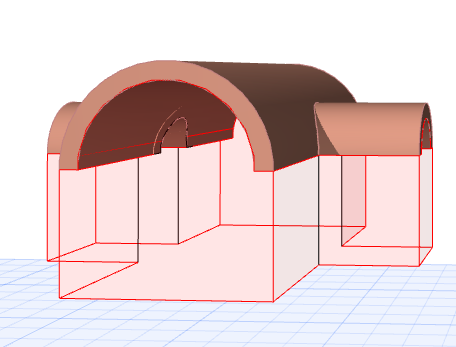

5. Ellenőrizze az eredményt 3D-ben. A program mindkét elem belső oldaláról levágta azokat a részeket, amelyek egybevágtak a másik elem vágótestével. A két héjszerkezet vágótestei egyetlen vágótestben egyesültek.
