Elemek vágása tetővel: manuális vágás

A manuális vágás munkafolyamatot akkor használja, ha egy vagy több modell elemet egy bizonyos tetővel vagy héjszerkezettel szeretne elvágni, miközben eldöntheti, hogy a vágott elemeknek mely részei (pl. külső vagy belső) maradjanak meg.

Az automatikus vágási logikát, mellyel több kijelölt elemet automatikusan vághat egy lépésben, lásd: Több kijelölt elem vágása: Automatikus vágás.

A hagyományos elemvágási parancsot lásd: Elemek vágása ollóval .

Manuális vágás: példa

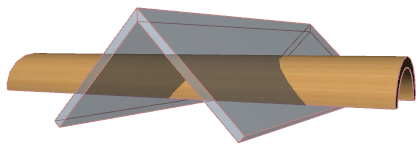

Tegyük fel, hogy két egymást metsző héjszerkezettel rendelkezik, az ábra szerint. (Egy V alakú héjszerkezet és egy alagút formájú héjszerkezet, amely az előbbin áthalad.) Ezeket a következő módon szeretné elvágni:

  • az alagút formájú héjszerkezetnek csak azt a részét megtartva, ami V alakú héjszerkezeten belül található; és
  • az alagút külső részét levágva; és
  • a V alakú héjszerkezetet úgy kivágva, hogy az alagút forma számára áttörés jöjjön létre

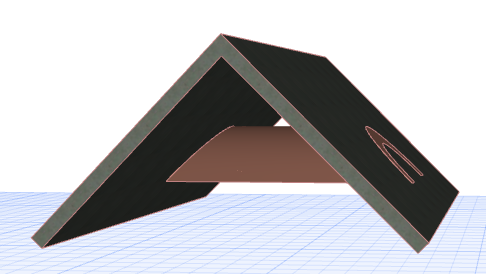

Az automatikus vágási logika ez esetben nem lesz megfelelő, mivel a végeredményből hiányozna a belső rész:



Lásd Több kijelölt elem vágása: Automatikus vágás.

Ehelyett használja a következő vágási munkafolyamatot:

  1. Jelölje ki az elvágni kívánt héjszerkezetet (az alagút formát).

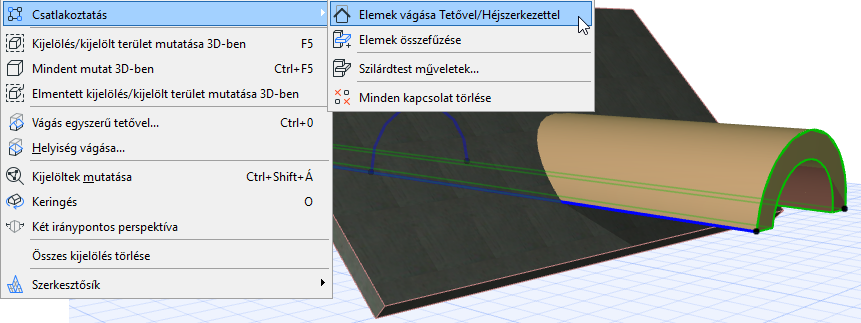

  2. A helyi menüből válassza a Csatlakoztatás > Elemek vágása tetővel/héjszerkezettel parancsot (a szokásos eszköztárban is elérhető).

  3. Most jelölje ki a vágóelemet.

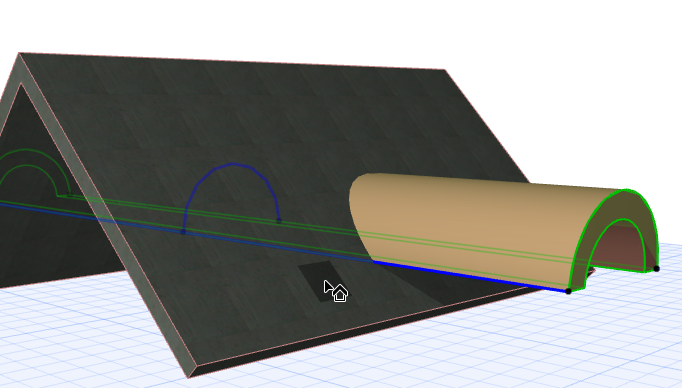

    Figyelje meg, hogy a kurzor kis háztetőre vált. Kattintson vele arra az elemre, amelyet vágóelemként kíván használni (ebben az esetben a V alakú héjszerkezet, piros visszajelzéssel).

    Megjegyzés: ha a Testek vágása nincs bekapcsolva, itt automatikusan megjelenik a vágási művelet időtartamára.

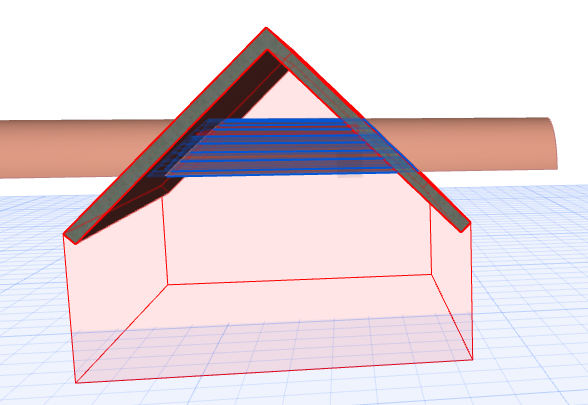

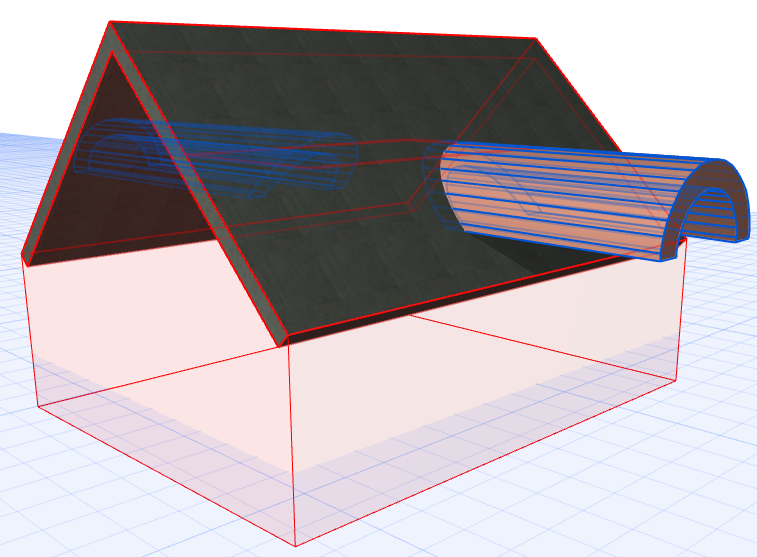

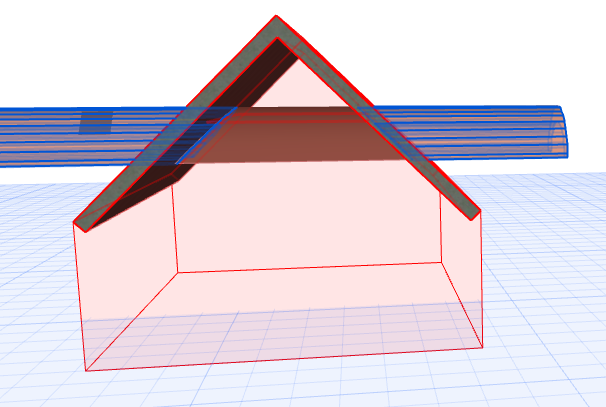

    • Most az alagút formának azt a részét kell kijelölnie, amelyet szeretne megtartani. Vigye a kurzort az alagút részei fölé (a V alakú héjszerkezeten kívül és belül) és figyelje meg, hogy a kék visszajelzés hogyan azonosítja a részeket: ez az alagút azon részeire vonatkozó beállításokat jelzi, amelyek megmaradnak a vágást követően:

      ManualTrim4.png     ManualTrim5.png

  4. Ha szeretné megtartani a belső részt, kattintson arra a részre. A program végrehajtja a vágást.
    Megjegyzés: Másik lehetőségként a Ctrl billentyű lenyomása mellett kattintson valamelyik eltávolítandó részre. A visszajelzésben kékkel jelenik meg a megmaradó rész.


Most vágja el a másik elemet, a V alakú héjszerkezetet, hogy létrejöjjenek az alagút számára szükséges áttörések. Ismételje meg a vágási folyamatot:

  1. Jelölje ki az elvágni kívánt héjszerkezetet (a V alakú héjszerkezetet).
  2. A helyi menüből válassza a Csatlakoztatás > Elemek vágása tetővel/héjszerkezettel parancsot (a szokásos eszköztárban is elérhető).

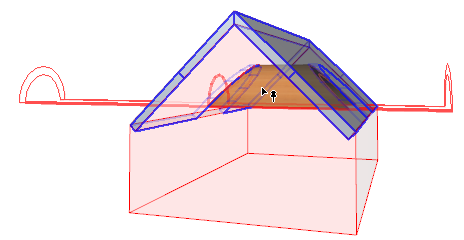

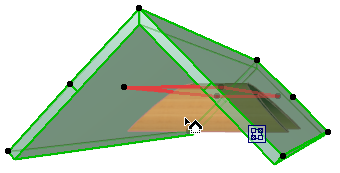

  3. Most a kis háztető kurzorral válassza ki a vágóelemet: ebben az esetben az alagutat. Ez mostantól piros visszajelzéssel jelenik meg.

    ManualTunnel1.png     ManualTunnelTrimmer.png

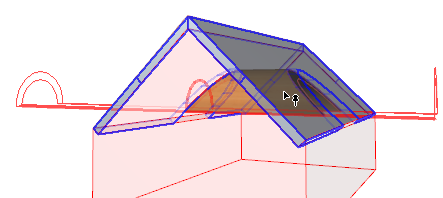

  4. Most a V alakú héjszerkezetnek azt a részét kell kijelölnie, amelyet szeretne megtartani. Mozgassa a kurzort, és figyelje meg, hogy a kék visszajelzés hogyan azonosítja azokat a beállításokat, amelyek a vágást követően megmaradó részekre vonatkoznak:

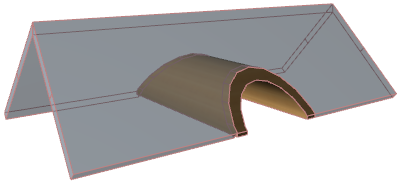

  5. Kattintson a V alakú héjszerkezet megmaradó részére. A program végrehajtja a vágást.

    ManualTrim7.png     ManualTrim8.png
