Javaslatok részletezettségi szintre
Javasolt részletezettségi szint Alaprajzi jel
A tollvastagsághoz és a részletek megjelenítéséhez vegye figyelembe a léptéket – nagyobb léptéknél a túl részletes 2D ábrázolás sokszor nehezen olvasható.
Példák az alaprajzi jel részletezettségi szintjére
3D modellhez javasolt részletezettségi szint
A nagyon részletes 3D modellek nagyszámú poligonhoz vezethet, ami lelassíthatja az Archicad-et. Az alábbiakban néhány tippet adunk arra, hogyan hozhatók létre könyvtári elemek a teljesítmény csökkentése nélkül:
- Általánosságban kerülje az 1:20-asnál kisebb léptéknél (pl. 1:10 vagy 1:5) olvasható modellrészleteket
- Egyszerűsítse a keret- és szárnymetszetek és a szerkezeti profilok alakját
- Ne modellezze a nem szükséges elemeket (ha lehetséges), úgymint ajtó- és ablaktömítés, részletes ajtó- és ablakvasak, rögzítőelemek és hasonlók.
- Ne hozzon létre túl sok íves felületet.
- Nagyon kis sugarú íves felületek létrehozásakor sok apró elemből álló felületek jönnek létre; a legjobb módszer, ha ezeket egyszerűsítjük. (Tipikus példák az egyszerűsítésre az acél- és alumíniumprofilok kihúzásával készített ajtó- és ablakkeretek, ill. -szárnyak.)
- Használja az Alakzat eszközt (nulla vastagságú sík) azokhoz az elemekhez, amelyeknek szimpla vonalként kell megjelenniük Metszetek nézetben (pl. üveglapok, ajtó- vagy ablakszárny „Sematikus” 3D részletezettségnél).

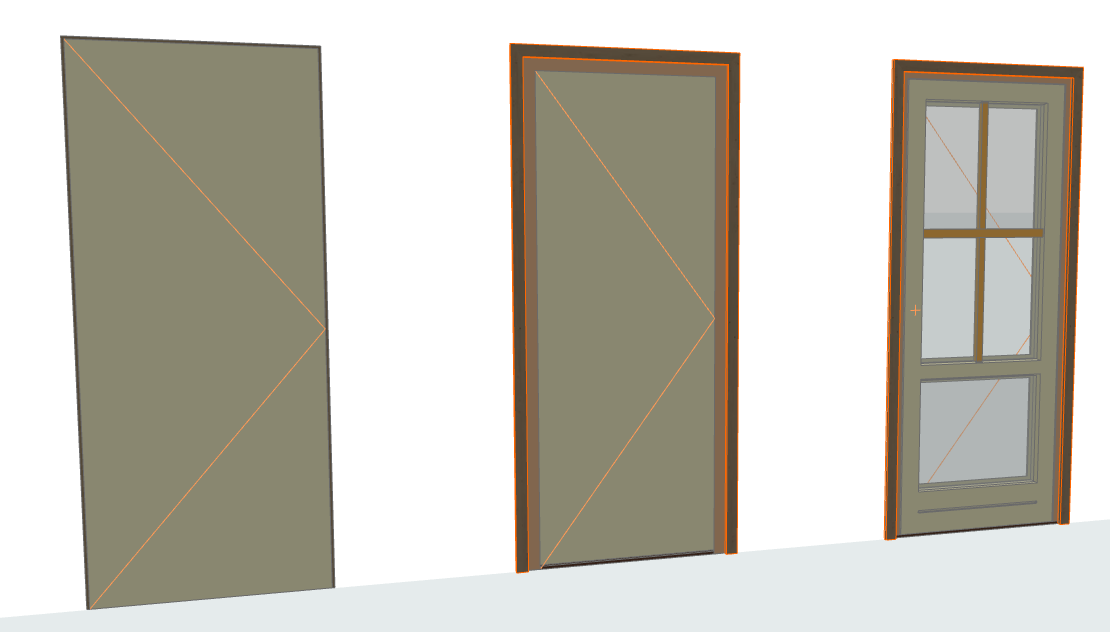

Példák a 3D modell részletezettségi szintjére
