Library Part Maker paletta

Library Part Maker paletta megnyitása

A palettát a következő parancsokkal nyithatja meg:

• Tervezés > Tervezési extrák > Library Part Maker
• Ablak > Paletták > Library Part Maker

Kijelölés és kiemelés

A palettán lévő ikonok segítségével kereshetők meg és választhatók ki a kívánt könyvtári elemek és összetevők:

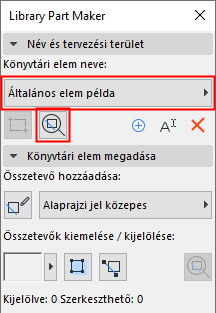

Nagyítás egy tervezési területre

1. Válasszon egy Könyvtári elem nevet az előugró menüben.
2. Kattintson a Nagyítás gombra az alaprajzon lévő tervezési területre történő nagyításhoz

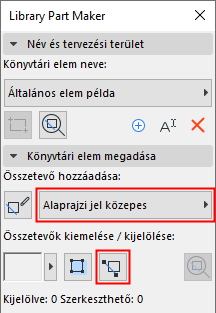

Összetevők kijelölése típus szerint

1. Válasszon egy összetevő típust a felugró palettából (pl. Alaprajzi jel közepes)
2. Kattintson az Összetevők kiemelése/kijelölése gombra.





Ekkor az összes ilyen típusú összetevő ki van jelölve az alaprajzon.

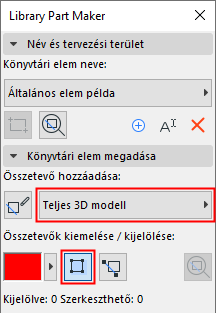

Összetevők kiemelése típus szerint

1. Válasszon egy összetevő típust a felugró palettából (pl. Teljes 3D modell).
2. Kattintson az Összetevők kiemelése/kijelölése gombra.

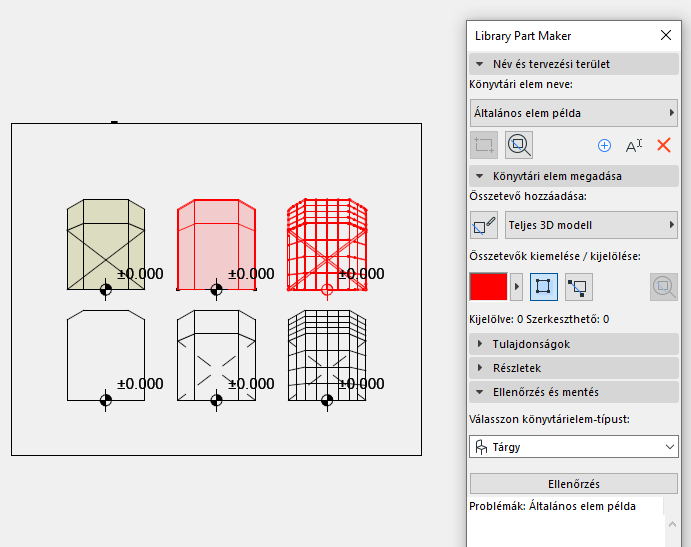

Ekkor a választott típushoz tartozó összes összetevő ki van emelve az alaprajzon.

A kiemelés törléséhez kattintson ismét az Összetevők kiemelése/kijelölése gombra.

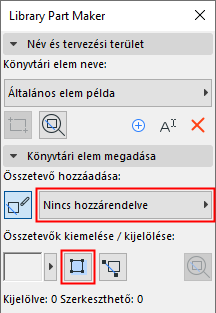

Nem hozzárendelt összetevők kiemelése

• Válassza a "Nem hozzárendelt" összetevőtípust a legördülő listában
• Kattintson az Összetevők kiemelése/kijelölése gombra.

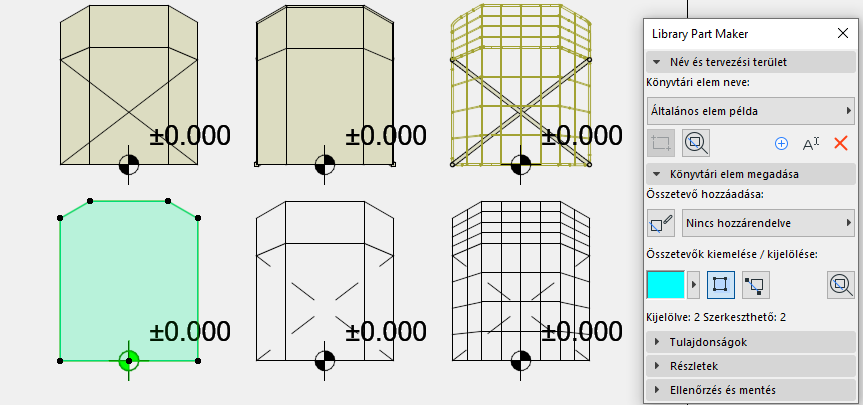

Ekkor az összes olyan összetevő ki van emelve az alaprajzon, amelyhez nem rendeltek típust.

A kiemelés törléséhez kattintson ismét az Összetevők kiemelése/kijelölése gombra.

Kiemelés színe

Kattintson a kiemelés előnézete melletti nyílra a színbeállításokat tartalmazó felület megnyitásához. A nem hozzárendelt összetevőkhöz választható külön szín vagy az Átlátszóság beállítás (ez a 3D ablakban hasznos).
