Átépítési szűrő példák

Az alábbi példák azt mutatják be, hogy a különböző átépítési szűrők hogyan befolyásolják a terv megjelenítését.

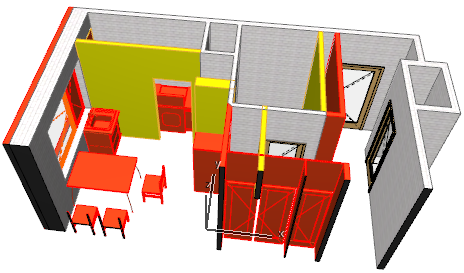

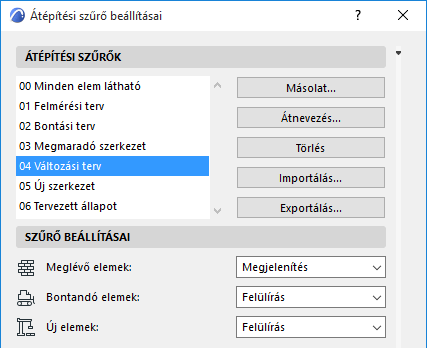

  1. Terv módosítása: Itt a meglévő elemek az alapértelmezett megjelenítés szerint láthatók („Megjelenítés”), míg az új és a bontandó elemeket a program kiemeli a megfelelő grafikus felülírással (a példában piros és sárga színnel).

    NewConstructionFP.png     NewConstruction.png

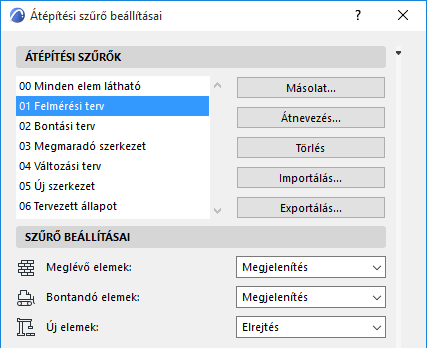

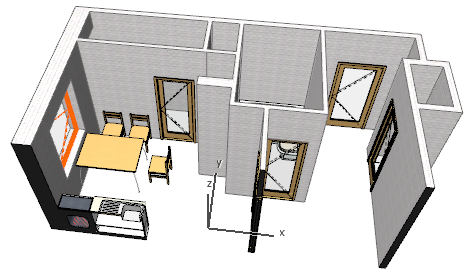

  2. Felmérési terv: Ennél a szűrőnél az „Új” elemek rejtve vannak. A többi elem (melyek állapota „Meglévő” vagy „Bontandó”) saját beállításaival jelenik meg. A meglévő terv szűrőben nem szerepel a bontási tervekre vonatkozó vizuális információ.

    Existing3D.png     ExistingPlan.png

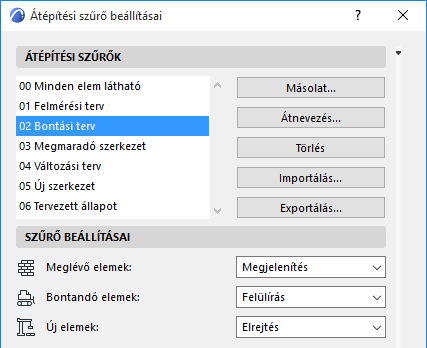

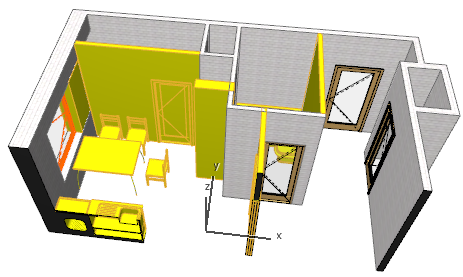

  3. Bontási terv: itt a „Bontandó” állapotú elemek Felülírás módban jelennek meg, így azonnal látható, hogy mi bontandó és mi marad meg. (Az „Új” elemek egyáltalán nem láthatók - az Új elemekre vonatkozó beállítás az „Elrejtés”).

    Demolition3D.png     DemolitionOptions.png

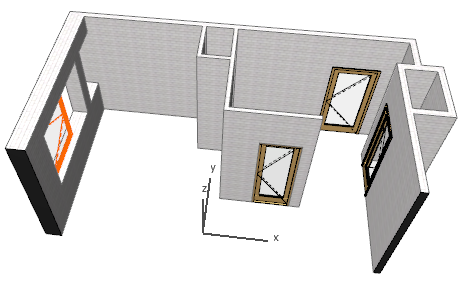

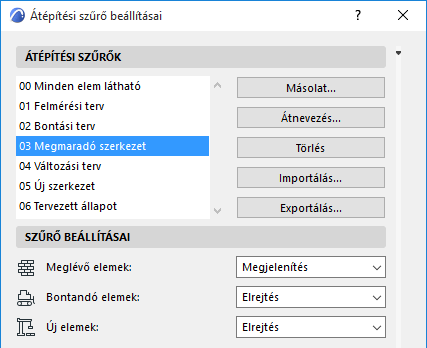

  4. Bontás utáni terv: olyan mint a Bontási terv szűrő, azzal a különbséggel, hogy a „Bontandó” elemek nem szerepelnek benne. Csupán a meglévő elemek jelennek meg.

    PostDemolition3D.png     PostDemolitionOptions.png

    A szűrő például arra használható, hogy meghatározza a tervben szereplő új és bontott építőanyagok teljes mennyiségét.

    Lásd Anyagmennyiségek listázása átépítési tervekhez.

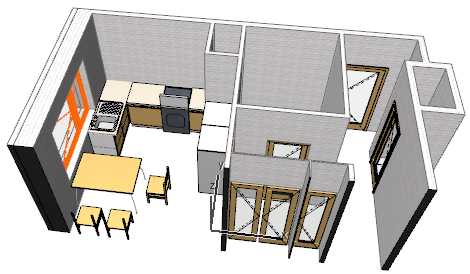

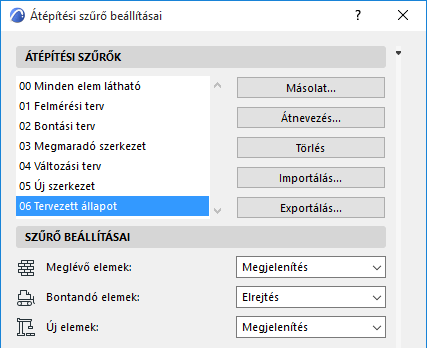

  5. Tervezett állapot: ez a szűrő a terv végleges állapotát jeleníti meg. Az új elemek és a meglévő elemek az alapértelmezett megjelenítési módjukkal jelennek meg („Megjelenítés”). A bontott elemek nem jelennek meg („Elrejtés”).

    Planned3D.png     PlannedOptions.png
