Szigetelés hozzáadása falakhoz: átépítési munkafolyamat
Ha egy réteg szigetelést szeretne hozzáadni a már meglévő falhoz, egyszerűen rendeljen hozzá egy szigetelőréteget a réteges falhoz. Azonban nem lehet „Új” állapotot hozzárendelni a falnak csak egy komponenséhez - csak magához a falhoz.
Az eredeti falhoz hozzáadott új szigetelés megkülönböztetésére (átépítési szűrőhöz) a következő munkafolyamat javasolt:

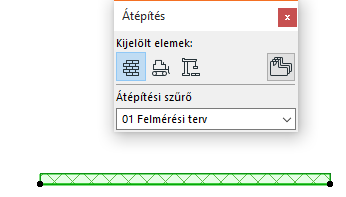

Meglévő terv nézet
- Az átépítési palettán rendelje hozzá az eredeti falhoz (1. fal) a „Meglévő” állapotot.

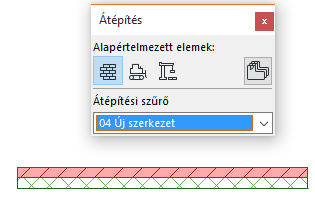

Új Épületszerkezetek nézet
Ebben a nézetben a fal meglévő és új összetevőit egyaránt meg kell mutatni.
- Az 1. fal mentén helyezzen el egy másik falat (2. fal), ami a szigetelést jelöli. A 2. falat adja meg „Új” elemként.
Így a falnak csak az új része - a szigetelés - jelenik meg „Új” elemként ebben a nézetben.

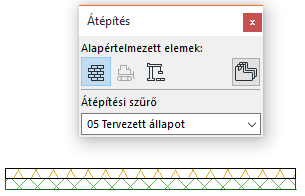

Tervezett állapot nézet
- Itt az 1. fal és 2. fal egyaránt saját, eredeti jellemzőivel jelenik meg.
