Felületi kritériumok a Grafikus felülírás szabályaiban és az Ütközésvizsgálatban
Vegye figyelembe, hogy a Grafikus felülírás és az Ütközésvizsgálat funkciók csak korlátozottan ismerik fel a felületeket.
Az ezeken a felhasználói felületeken található felület-kritériumok (Felület, Felület neve) az elem típusától és a felület hozzárendelésének módjától függően vagy alkalmazásra kerülnek, vagy nem.
A konkrét működésről az alábbi szakaszokban találhat leírást:
A 3D modell szerkesztéséből származó felületek: a feltételek NEM kerülnek alkalmazásra
Szerkezeti elemek: a feltételek akkor lesznek alkalmazva, ha a felületet az elem beállításaiban határozták meg
Szerkezeti elemek esetén, ha az elembeállításokban van definiálva a felület, akkor a szabály érvényes.

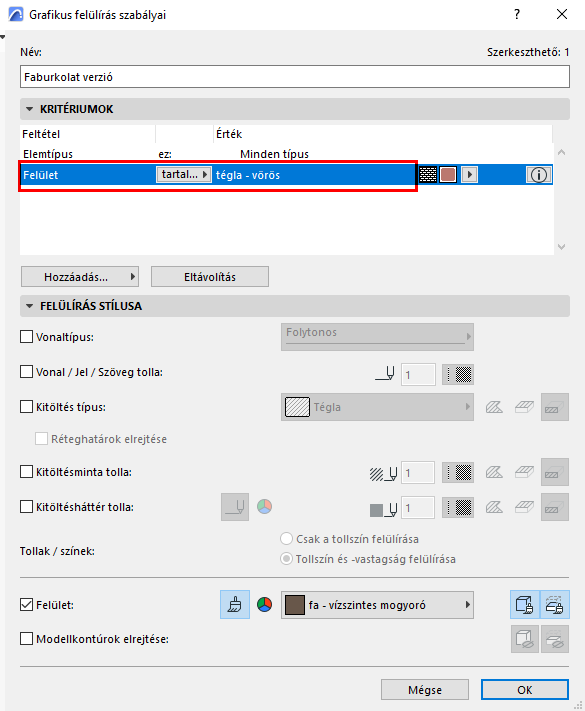

Például a grafikus felülírás a vörös téglafelületet tartalmazó összes elemre Diófa burkolatot alkalmaz.
|
Eredeti |
Téglafelület felülírása Diófával |
 |
 |
|

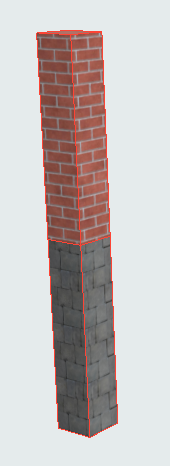

Oszlopszakasz vörös tégla építőanyaggal |

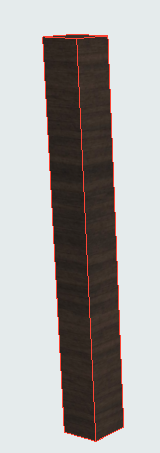

"Dió" felülírás alkalmazva az egész oszlopra, az elem beállításaiban (az Építőanyagon keresztül) a szakaszhoz rendelt vörös téglafelület alapján |
 |
 |
|

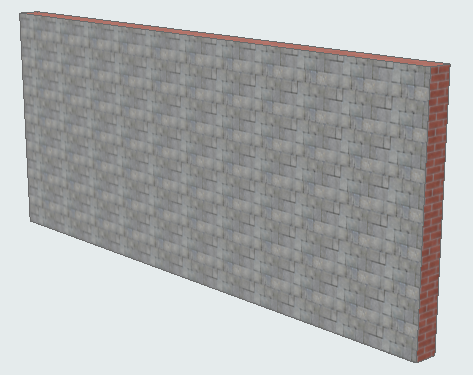

Fal tégla élfelülettel |

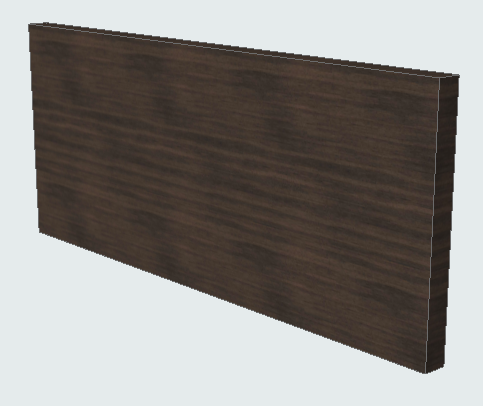

"Dió" felülírás alkalmazva az egész elemre, az elem beállításaiban (az élek felülírásánál a Modell panelen) hozzárendelt téglafelület alapján |
 |
 |
|

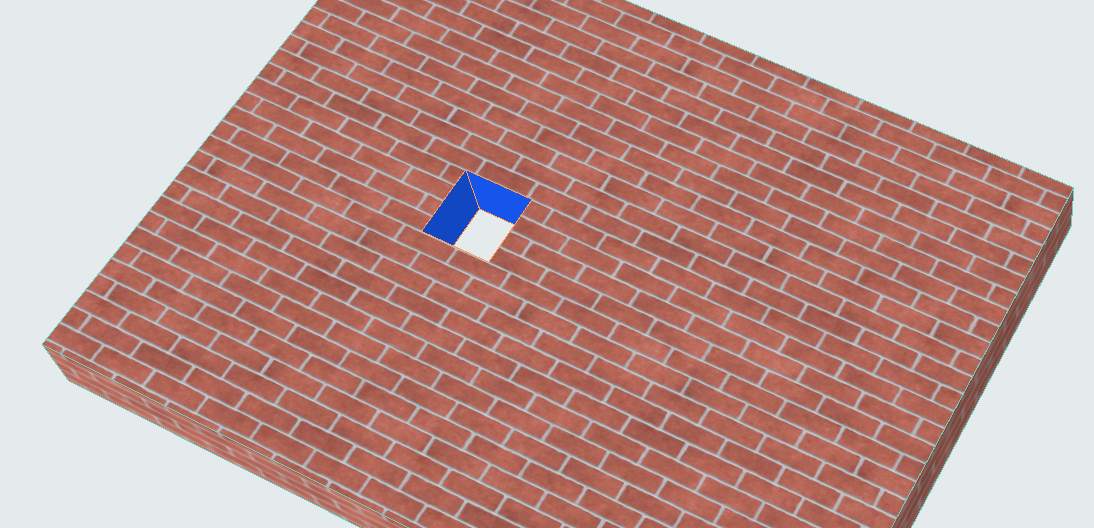

Vörös tégla födém kék nyíláselemmel |

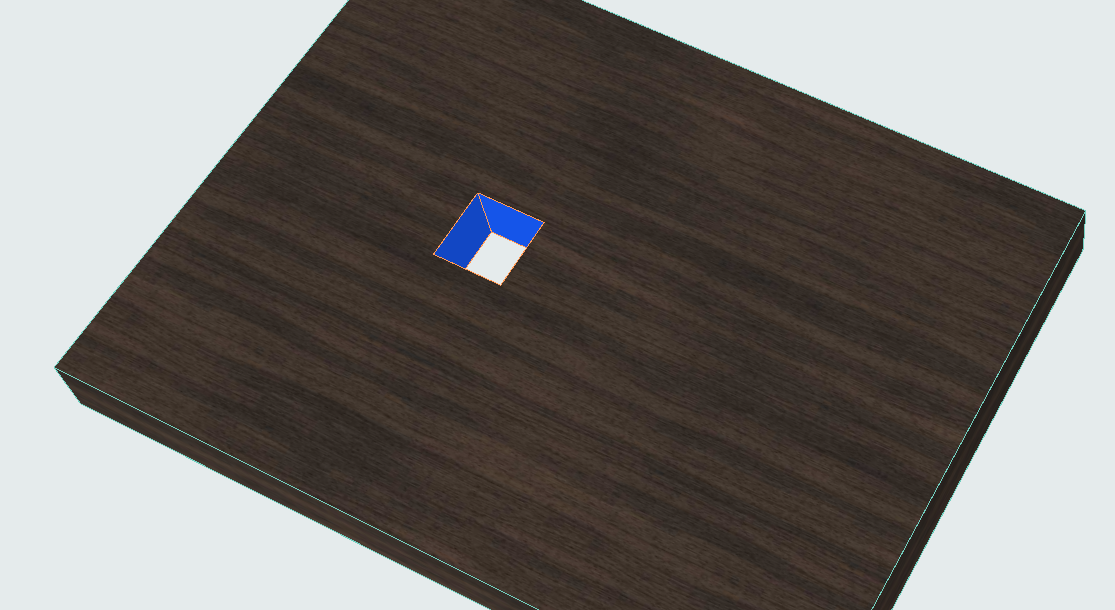

"Dió" felülírás alkalmazva a födémre (de a nyílásra nem), a Födém beállításaiban hozzárendelt téglafelület alapján |
 |
 |
|

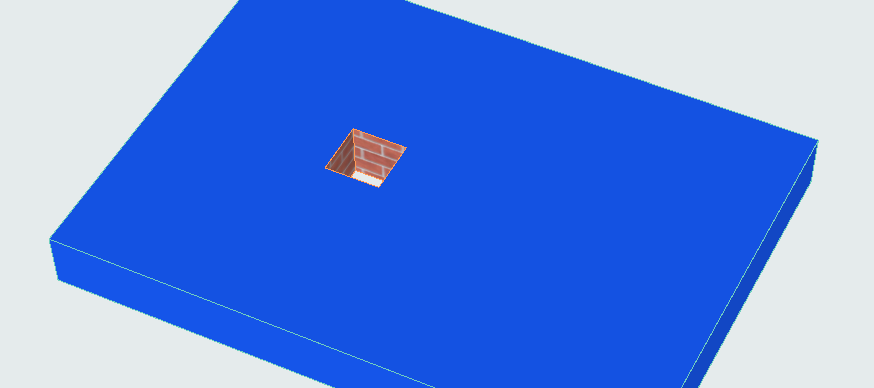

Kék födém, plusz Nyíláselem téglafelülettel |

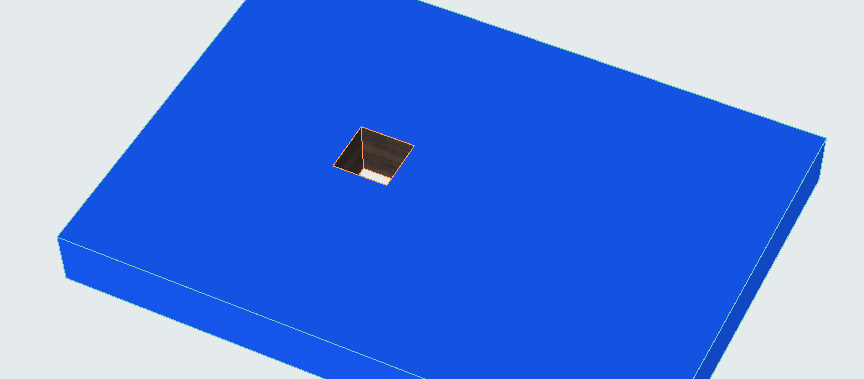

"Dió" felülírás alkalmazva a nyílás felületére (de a födémre nem), a Nyílás beállításaiban (a Modell panelen keresztül) hozzárendelt téglafelület alapján |
|
|
 |
|

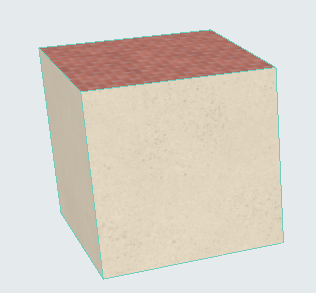

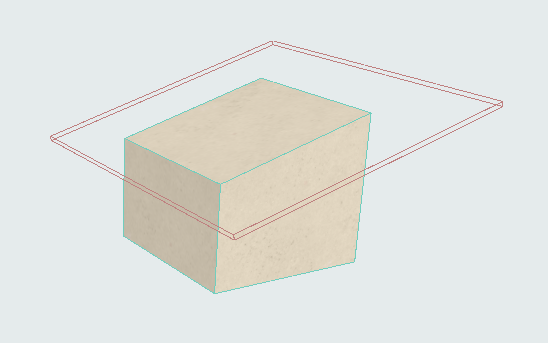

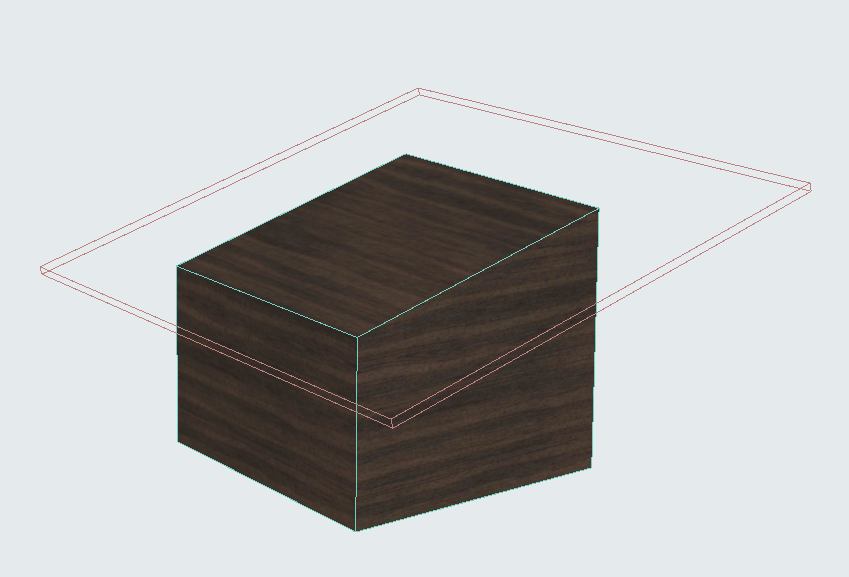

Födém tégla felső felülettel (a Modell panel felülírásával) A tető által levágott felső felület |
"Dió" felülírás alkalmazva az egész elemre, az elem beállításaiban szereplő téglafelület alapján (még akkor is, ha a téglafelület nem látható a modellen) |
Könyvtári elemek: a feltételek csak akkor lesznek alkalmazva, ha a felület a Modell panel felülírásából származik
Könyvtári elemek, tárgyak, GDL tárgyak esetében:
- A Grafikus felülírások és az Ütközésvizsgálat funkció akkor használható, ha az eredeti felületet a Tárgy beállításainak Modell paneljén alkalmazták.
- Ezzel szemben: ha az eredeti felületet a könyvtári elem Egyéni beállítások paneljén határozták meg (ezen a panelen adható meg a GDL leírás, amely NEM Archicad-paraméter), akkor a Grafikus felülírások és az Ütközésvizsgálat funkció nem fogja alkalmazni a felületi kritériumokat.
|
Eredeti |
Zöld felületek felülírása kékkel |
|
|
 |
|

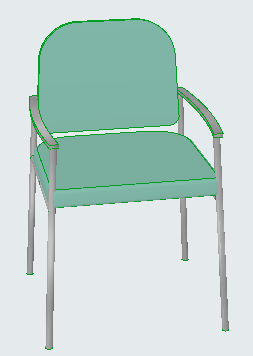

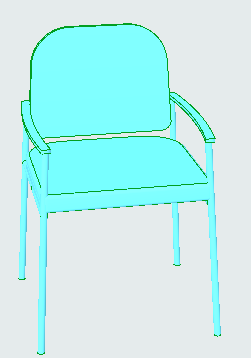

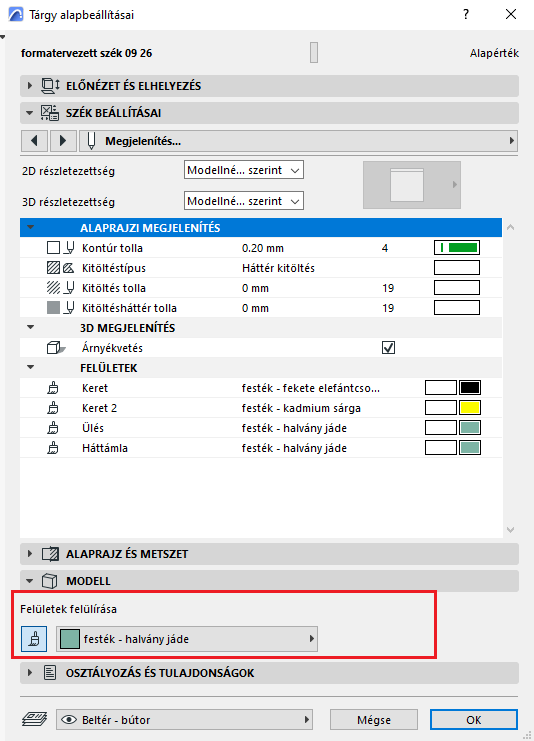

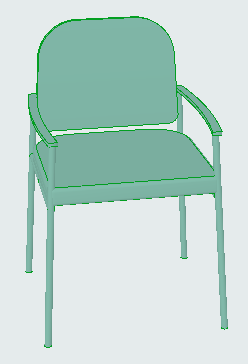

A székhez a Modell panelen hozzárendelt zöld felület |
Felületalapú grafikus felülírás alkalmazva |
|
|
 |
|

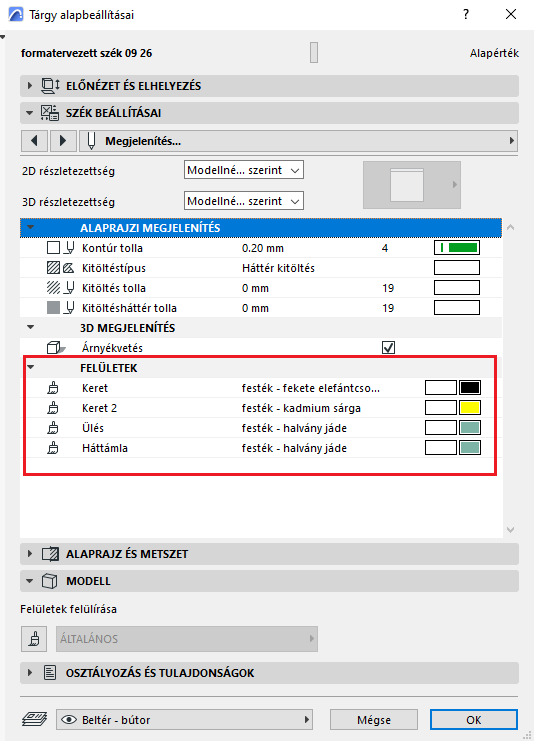

A székhez hozzárendelt zöld ülőfelület az Egyéni beállítások panelen (GDL leírás) |
Felületalapú grafikus felülírás nincs alkalmazva |
A 3D modell szerkesztéséből származó felületek: a feltételek NEM kerülnek alkalmazásra
Szerkezeti elemek: ha a felület "öröklődik" a modell szerkesztése miatt, az így kapott felületek NEM lesznek figyelembe véve a Grafikus felülírásoknál. Például egy elem felülete származhat a következőkből:
- Szilárdtest-művelet (a célelem örökli az operátor felületét)
- Kapcsolat más elemekkel
- A beléjük vágott elemek (mint nyílások, ajtók vagy ablakok)
Az így keletkező felületek NEM lesznek figyelembe véve, és az elem nem kap grafikus felülírást, valamint nem vesz részt az ütközésvizsgálatban.
