3D-s metszés létrehozása a 3D ablakban

  1. Ügyeljen arra, hogy a 3D-s metszés bekapcsolt állapotban legyen.

    Lásd 3D-s metszés megjelenítése vagy elrejtése.

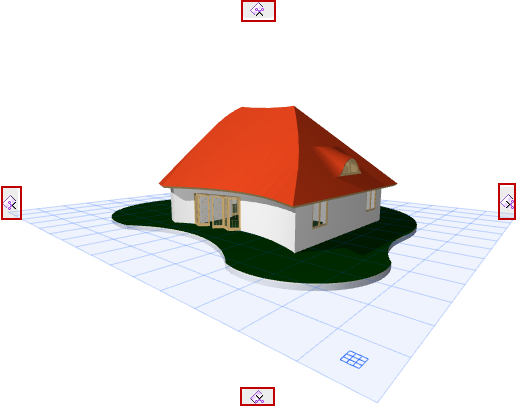

  2. Az ablak négy oldalán megjelennek a Metszősíkok lapjai.

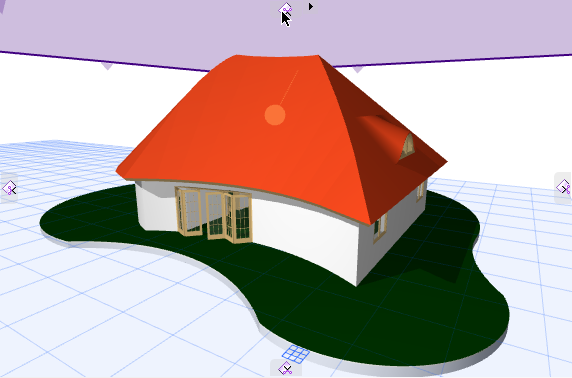

  3. Álljon a kurzorral valamelyik lap fölé, és megjelenik az adott helyzet szerinti, derékszögű metszősík.

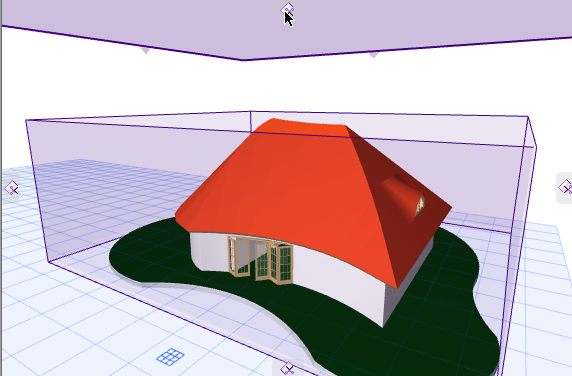

  4. Ha rákattint valamelyik lapra, megjelenik a modell befoglaló doboza. Az előre meghatározott metszősíkok a befoglaló dobozzal párhuzamos síkokra fogják metszeni a modellt.

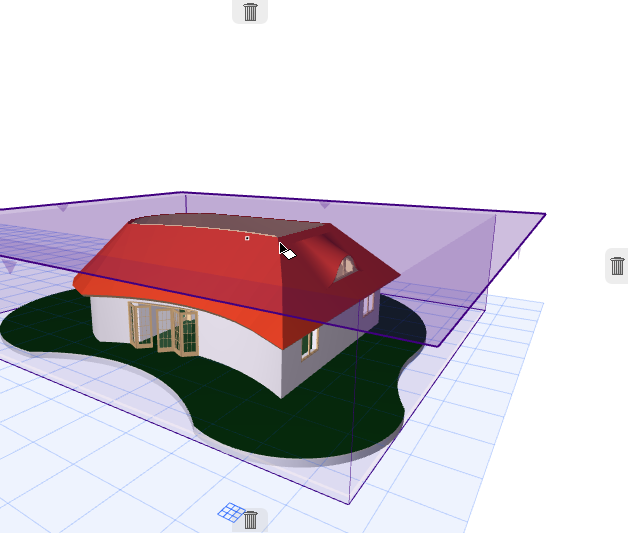

  5. A 3D-s modell derékszögű metszéséhez húzza el a lapot.

    Lásd még: Egyéni metszősík létrehozása a 3D ablakban.



    Művelet visszavonása: A négy oldalon megjelenő lapok helyett szemeteskukák láthatók. Ha meggondolja magát a húzás közben, egyszerűen húzza rá a metszősíkot valamelyik kukára (vagy nyomja meg az Esc billentyűt) a művelet visszavonásához.

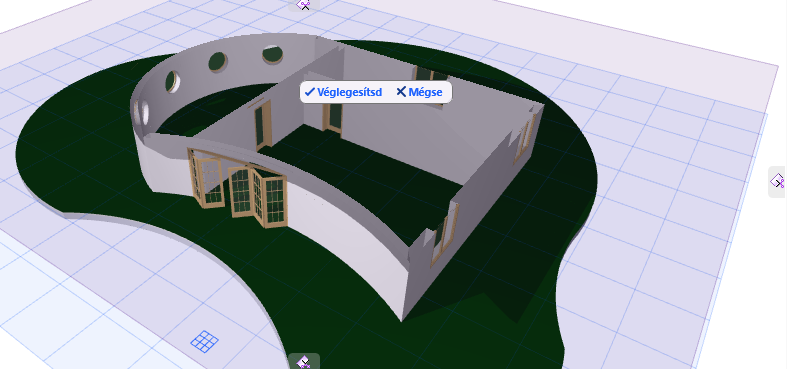

  6. Amikor a metszősík megfelelő helyen van, kattintson. Megjelenik a Véglegesítsd úszó parancs.

  7. Kattintson a Véglegesítés, vagy a művelet visszavonásához a Mégse opcióra.

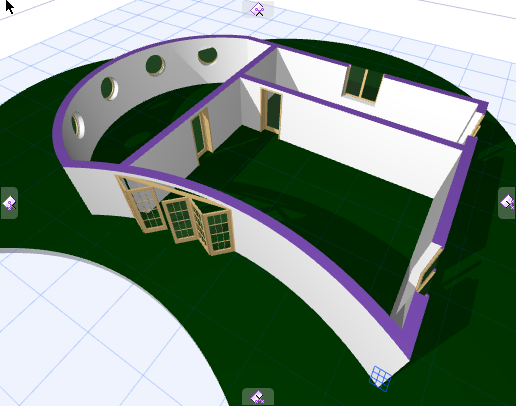

  8. Ellenőrizze a létrejött 3D-s metszést.


Metszősík elrejtése:

Lásd 3D-s metszősíkok elrejtése.

Egyéni metszősík létrehozása a 3D ablakban

Ha az előre beállított derékszögű iránytól eltérő irányban kívánja elmetszeni a modellt, létrehozhat egy egyéni Metszősíkot.

Ügyeljen arra, hogy a 3D-s metszés bekapcsolt állapotban legyen.

  1. Kattintson valamelyik Metszősík lapra, hogy megjelenjen a helyi menü.
  2. Válassza az Egyéni metszősík létrehozása parancsot.

    Megjegyzés: Ez a parancs a szokásos eszköztárból is elérhető.

  3. A metszősík egyéni iránya a következő módszerekkel határozható meg:
    • Elem síkjának használata (pl. tetősík)
    • A metszősík szögének meghatározásához kattintson egy meglévő elem sík felületére. Egy négyzet jelenik meg, hogy könnyebben látható legyen a sík.
    • A metszősík meghatározásához kattintson ismét.
    • A sík forgástengelyeként használjon egy élet.
    • Kattintson egy meglévő élre a Mercedes kurzorral a forgástengely meghatározásához.
    • Kattintson a létrehozni kívánt metszősík egy tetszőleges pontjára, így meghatározza a metszősík helyzetét.
    • Kattintson bármely három pontra (például az elem három pontjára) a kívánt sík meghatározásához.
    • A forgástengely meghatározásához kattintson két pontra.
    • Kattintson a létrehozni kívánt metszősík egy tetszőleges pontjára, így meghatározza a metszősík helyzetét.
  4. Amikor a metszősík megfelelő helyen van, kattintson. Megjelenik a Véglegesítsd úszó parancs. Ha a metszősík megfelelő, kattintson a Véglegesítsd opcióra.
  5. Ellenőrizze a létrejött 3D-s metszést.
