Metszet/Homlokzat/Belső fal vonalainak szerkesztése az alaprajzon

Az alaprajzon lévő bármilyen típusú Metszet/Homlokzat vonal megnyújtható, eltolható és megtörhető:

  • a fő Metszet vonal és bármelyik megtörés vonal
  • a távoli terület vonala (ha van)
  • a határvonal (Mélység széle), ha a Metszet/Homlokzat vízszintes tartománya le van határolva

Metszetvonal szakasz eltolása

  1. Metszetvonal kiválasztása
  2. Kattintson az eltolni kívánt vonalszakasz bármely pontjára.

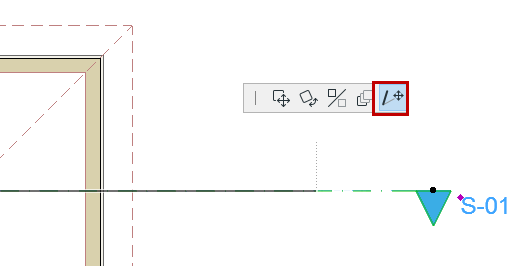

  3. Válassza a mozgó paletta Él eltolása parancsát.
  4. Az eltoláshoz húzza el a kurzorral, majd kattintson.


Vonal megtörése és eltolása

  1. Jelölje ki a metszetvonalat.
  2. Kattintson arra a pontra, ahová megtörést kíván beszúrni.

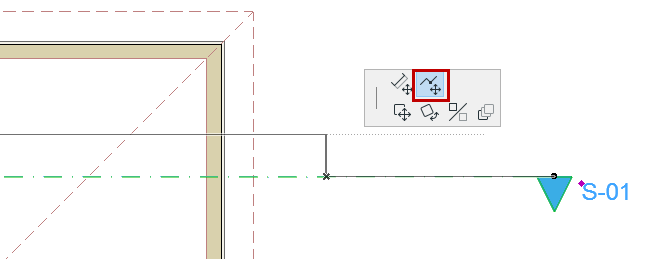

  3. Válassza a mozgó paletta Megtörés és eltolás beillesztése parancsát.
  4. A megtört szakasz eltolásához húzza el azt a kurzorral, majd kattintson.


Összes metszetvonal megtörése

Ha a Metszetben látható egy határvonal és/vagy a távoli vonal halványítása, a mozgó paletta Megtörés beillesztése minden vonalra parancsával egyszerre törhető meg és tolható el az összes vonal.



Vonal nyújtása

  1. Jelölje ki a metszetvonalat.
  2. Kattintson valamelyik szakasz végpontjára.
  3. Válassza a mozgó paletta Nyújtás parancsát.

    Megjegyzés: Falnézetek esetén a belső falnézet vonala nem nyújtható meg, mivel a hosszát a helyiség határvonala határozza meg.

    Lásd Falnézet jelölővonalának és -tartományának megjelenítése és módosítása.

Megtörés törlése

A vonalon lévő megtörés eltávolításához jelölje ki a szakaszt, és hajtsa végre a következő lépések egyikét:

  • Az Eltolás mozgó palettán lévő paranccsal egy másik, azonos típusú vonalhoz igazíthatja azt.
  • Jelölje ki a megtörés élét, és húzza a Metszet/Homlokzat vízszintes határán kívülre.
