Független metszet nézőpont létrehozása

Egyes ablakokban „független” metszetek hozhatók létre jellel vagy jel nélkül. Ezekhez a nézőpontokhoz nem tartozik modellforrás, a nézőpontok „független” nézőpontokként vannak felsorolva a Navigátorban.

2D eszközök segítségével új tartalmat hozhat létre vagy adhat hozzá a független metszethez. A kijelölt elemeket egy Pausz referenciából másolással és beillesztéssel 2D formátumban áthelyezheti a rajzablakba további szerkesztés céljából.

Független metszet jel nélküli létrehozásához válassza az Új független metszet létrehozása parancsot. Ezzel üres nézőpontot hoz létre, amelyhez nem tartozik jel, azonban szerepel a Navigátorban.

Ez a parancs hozzáférhető:

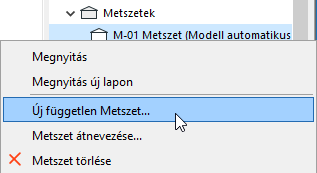

• a Navigátor Terv térképén lévő Metszet elem helyi menüjéből. Kattintson az elemre a jobb egérgombbal, majd válassza az „Új független metszet” parancsot a helyi menüből





• vagy a Dokumentáció > Dokumentációs eszközök almenüből.

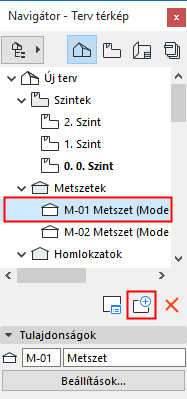

• Ehhez kattintson a Navigátor palettán lévő Terv térkép alján található Új nézőpont ikonra, miközben ki van jelölje egy metszet a Terv térképen.





Ha szeretné ezt a független metszet nézőpontot jelhez kapcsolni, akkor helyezzen el a tervben egy hivatkozott metszet jelet, és kapcsolja („Jelhivatkozás”) a létező független metszethez.
