Homlokzatok

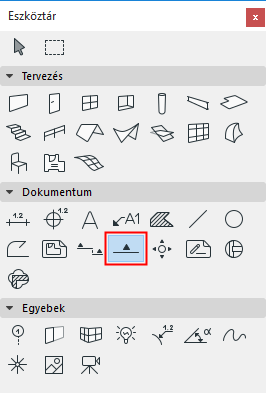

Ez az eszköz homlokzati nézőpontokat és hivatkozott vagy hivatkozás nélküli homlokzatjeleket hoz létre.
A Metszetekkel ellentétben:
- A homlokzatok általában nem „szelik át” a szerkezetet, hanem távoli pontból hoznak létre egy keresztmetszeti nézetet a szerkezetről.
- A Homlokzat vízszintes tartományához nem tartozik „nulla mélység” beállítás.
- A homlokzatjelek rendszerint eltérnek a metszetjelektől; ennek következtében a Homlokzat beállításoknál elérhető Jel beállítások eltérnek a Metszet beállításoknál elérhetőktől.
- A metszetvonaltól eltérően a homlokzatvonal csak a képernyőn elérhető olyan jel elem, amely nem jelenik meg a Tervlapon.
A Homlokzat eszköz minden más tekintetben ugyanúgy működik, mint a Metszet eszköz.
- Homlokzat nézőpont létrehozásához forrás típusú homlokzatjelet kell elhelyeznie az Alaprajzon.
- Az eredményül kapott homlokzat nézőpont állapota (Modell vagy Rajz) határozza meg frissítésének a folyamatát.
- A homlokzat nézőpont megjelenítését a Homlokzat beállítások alatt elérhető Modell megjelenése panel, a homlokzatjel tartalmát és megjelenítését pedig a Jel és Jel fejrész panelek határozzák meg.
- Kapcsolt típusú homlokzatjel, amely csak referencia információkat tartalmaz (nézőpont létrehozása nélkül) elhelyezhető az Alaprajz, Metszet, Homlokzat, Falnézet, 3D dokumentum, Részlet vagy Munkalap ablakokban.
- Hivatkozás nélküli homlokzatjelek is elhelyezhetők.
Homlokzatjel áthelyezése
Ez a lehetőség csak homlokzat és falnézet jelek esetében érhető el.
Jelölje ki a homlokzatvonalat; a program kijelöli a jelet és megjelenik egy fogópont.
Kattintson erre a fogópontra, és válassza a mozgó palettán a Homlokzati jel áthelyezése parancsot, majd vigye el a jelet a kívánt helyre.
A jel akkor is megőrzi ezt az új helyét, ha a nézetet eltolással vagy elforgatással áthelyezi.
