A méretezés szakkifejezései
A referenciapontok ideiglenes csomópontok, amelyek az elemek méretezése során jönnek létre, és eltűnnek, amikor az egérrel kattint a méretlánc lehelyezéséhez.
- Kerek referenciapontok: A létrejövő méretezési pontok asszociatívak.
- Téglalap alakú referenciapontok: A létrejövő méretezési pontok statikusak (azaz a méret értékek nem frissülnek automatikusan).
A méretlánc akkor jelenik meg, amikor a kalapács kurzorral kattintva befejezte a méretezési folyamatot.
A méretlánc részei:
- az elem mentén meghúzott méretvonal
- Méretsegédvonal (a méretvonalra merőleges), ha a Méretezési beállításoknál a megjelenítésük lett beállítva;
- a méretvonal és a méretsegédvonal metszési pontjait jelző méretezési pontok.
A méretvonalakon és a méretsegédvonalakon opcionálisan megjeleníthetők záró vonalak.
A méretsegédvonalakon opcionálisan megjeleníthetők meghosszabbító vonalak.
A méretezési szakasz két szomszédos méretezési pont összekötésére szolgál, és méretszöveget tartalmaz.

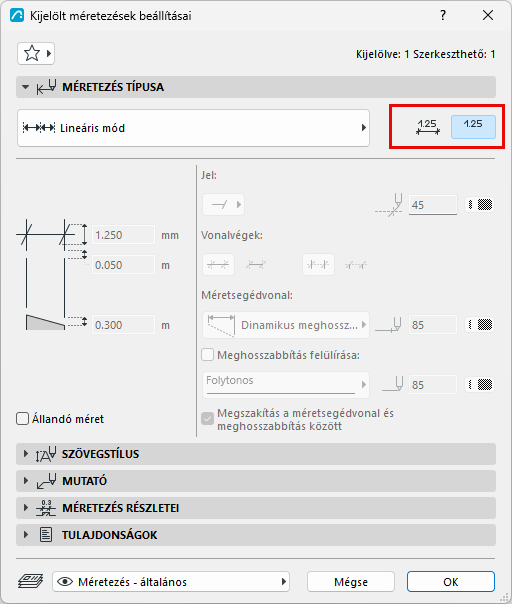

Csak méretszöveg mutatása
Hossz-, sugár- és szögméretezés esetén választható a Csak méretszöveg mutatása opció.
Ennél a mérettípusnál szerkesztési segédként megjeleníthető a referenciavonal (amely csak a képernyőn látható) a Nézet > Megjelenítési lehetőségek a képernyőn > Méret referenciavonalak paranccsal.
