Automatikus szöveghez hivatkozásként szolgáló rajz

Egy adott rajz is szolgálhat hivatkozásként az Automatikus szöveghez. Az Automatikus szövegnek tehát nem kell feltétlenül arra a nézetre vagy tervlapra vonatkoznia, ahova lehelyezzük azt.

A rajz automatikus szöveg referenciaként történő beállításához tegye a következőket:

  1. Válasszon ki egy rajzot a Navigátorban, a Szervezőben vagy a Tervlapon.

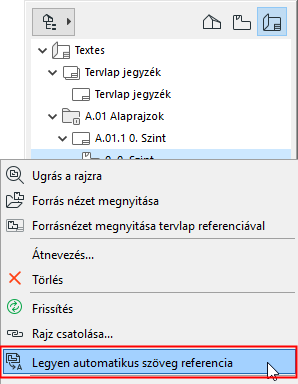

  2. Kattintson az egér jobb gombjával a megjelenő helyzetfüggő menüben a Legyen automatikus szöveg referencia parancsra. (A parancs elérhető a Rajzkezelőből is.)

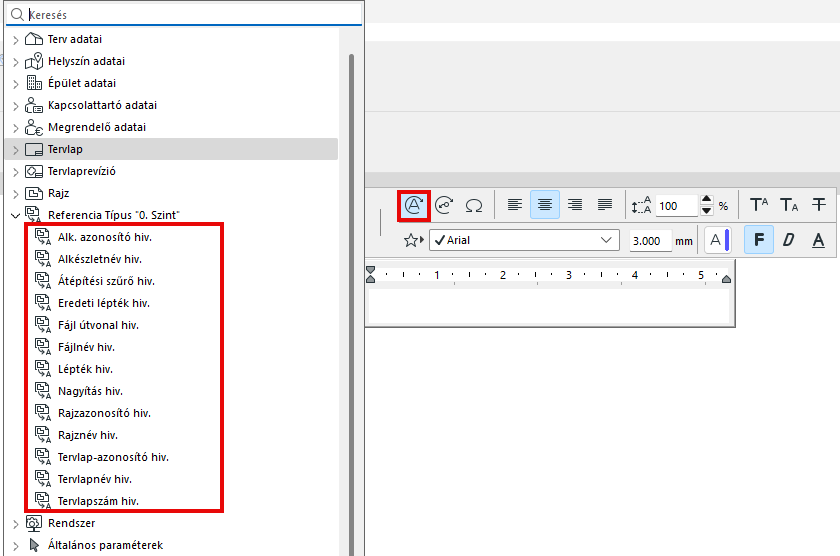

Az Automatikus szöveghez hivatkozásként megadott rajz a továbbiakban választható elemként jelenik meg az Automatikus szöveg beszúrása listában.



Lásd Automatikus szöveg beszúrása.

A hivatkozást forrásként használó Automatikus szöveg elemek a hivatkozott rajz alapján jelenítik meg az értékeiket.

Ha a későbbiekben egy másik rajzot ad meg az Automatikus szöveghez hivatkozásként, az eredeti rajzra vonatkozó korábbi Automatikus szövegek változatlanok maradnak.
