Rajz elhelyezése a tervlapon

Nézet elhelyezése az aktuális projektből (áthúzással)

1. Nyissa meg a Tervlapot.
2. Húzza át az elemeket (nézőpontokat vagy nézeteket) a Navigátorból közvetlenül a tervlapra. Ezek mostantól rajzok.

   Note:

   • A tervlaphoz hozzáadott nézőpont is nézetté alakul, és felkerül a nézettérképre.
   • Ha több elemet húz át a tervlapra, akkor azok rendezése a Tervlapsablon beállításainál található Rajz lehelyezése beállítás szerint történik.

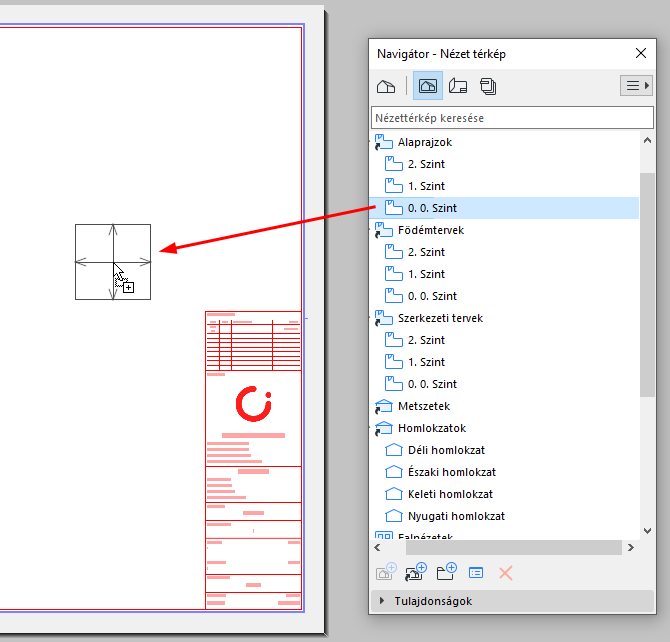

     1. Ábra Húzza a nézetet a tervlapra, így abból rajz lesz



Nézet elhelyezése az aktuális tervből (Rajz eszköz)

1. Nyissa meg a Tervlapot.

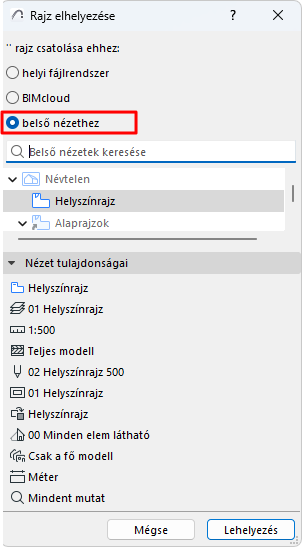

2. Aktiválja a Rajz eszközt, majd kattintson a Tervlapra.
3. A megjelenő párbeszédpanelen válassza a „Belső nézet” lehetőséget, majd válasszon egy nézetet.
4. Kattintson a Lehelyezés gombra.





Nézet elhelyezése külső tervből (menüparancs)

1. Használja a Fájl > Külső tartalom > Külső rajz elhelyezése parancssort.
2. A megjelenő párbeszédpanelen: válasszon ki egy tervfájlt (PLA vagy PLN).
3. A következő párbeszédablakban: Jelölje ki az importálni kívánt nézet(ek)et, és az eljárást, amellyel hozzá kívánja őket adni a Tervlapkönyvhöz.
4. Kattintson a Lehelyezés gombra.
   Megjegyzés: amikor elhelyez egy nézetet egy másik tervfájlból, azzal megnyitja a program egy másik példányát. Ennek elkerülése érdekében: lépjen a Beállítások > Munkakörnyezet > További beállítások menüpontba, és jelölje be a „Ne induljon új MEP Designer” lehetőséget.

Nézet elhelyezése külső tervből (a Navigátor tervválasztójával)

1. Nyissa meg az aktív terv Navigátorát vagy Szervezőjét.

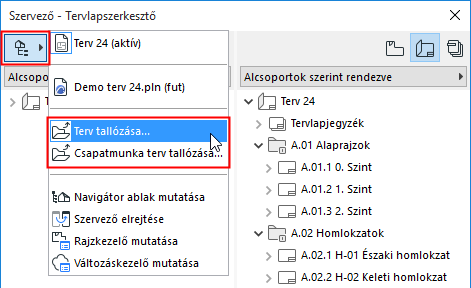

2. A Tervválasztó gombon: kattintson a Terv tallózása vagy Csapatmunka terv tallózása lehetőségre.





3. Válasszon egy külső tervfájlt

   Csapatmunka terv tallózásakor: válassza ki a BIMcloudot, majd a kívánt tervet. A forrástervnek és a gazdatervnek azonos verziójúnak kell lennie.

   Szükség esetén jelentkezzen be a BIMcloud-ba. Lásd Bejelentkezés BIMcloudba.

4. Kattintson a Megnyitás gombra.

   A terv fastruktúrája mostantól látható a Navigátorban.

5. Húzza a nézeteket az aktív ablakban lévő tervlapra.
   Megjegyzés: amikor elhelyez egy nézetet egy másik tervfájlból, azzal megnyitja a program egy másik példányát. Ennek elkerülése érdekében: lépjen a Beállítások > Munkakörnyezet > További beállítások menüpontba, és jelölje be a „Ne induljon új MEP Designer” lehetőséget.

Külső rajzfájl elhelyezése (több módszer)

1. Nyissa meg a Tervlapot.
2. Húzza át a rajzfájlt (egyszerre egyet) a fájlrendszerből

Vagy tallózzon a fájlrendszerben vagy a BIMcloudon az alábbi módszerek bármelyikével:

• Aktiválja a Rajz eszközt, majd kattintson a Tervlap lehetőségre.

  Válassza a „helyi fájlrendszer” lehetőséget, majd tallózzon.

• Fájl > Külső tartalom > Külső rajz elhelyezése
• Fájl > Külső tartalom > Külső rajz elhelyezése BIMcloudból

  Válassza ki a BIMcloudot, majd a kívánt tervet.

  Szükség esetén jelentkezzen be a BIMcloud-ba. Lásd Bejelentkezés BIMcloudba.

  Megjegyzés: Csapatmunka projektből kapcsolt rajz esetén a forrás Csapatmunka terv és a fogadó terv verziószámának meg kell egyeznie.

PDF-oldalak elhelyezése

Ez akkor használható, ha a PDF-et párbeszédpanelek közötti áthúzással vagy a Fájl menü egy parancsával helyezi el.

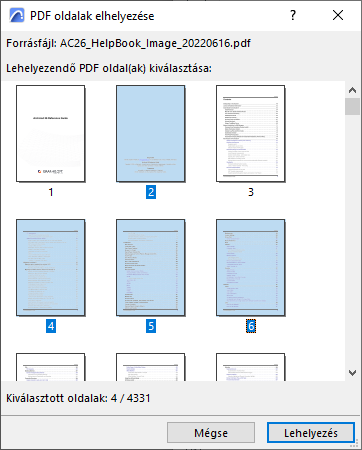

Ha az importált rajz többoldalas PDF fájl:

1. Megnyílik a kiválasztó párbeszédpanel. Válasszon ki egy vagy több oldalt, vagy az összeset.
2. Kattintson a Lehelyezés gombra.

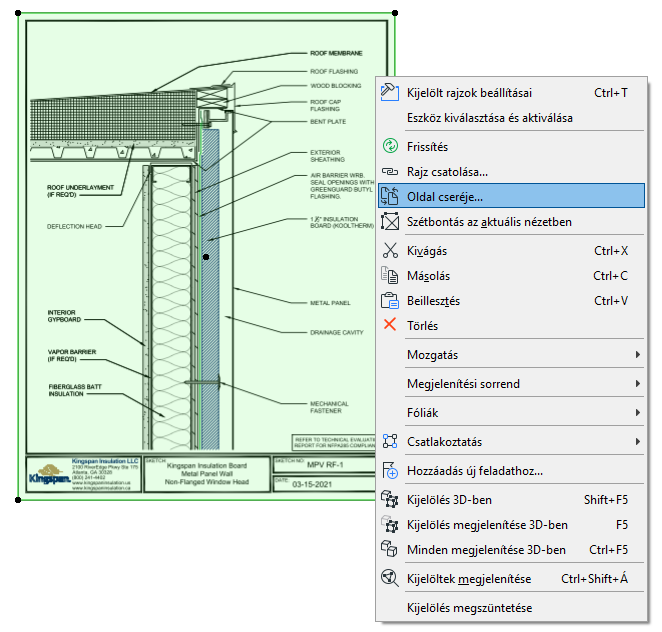

PDF oldal cseréje

Egy PDF elhelyezése után használhatja a helyi menü „Oldal cseréje” parancsát (a kiválasztott Rajzoknál vagy a Rajzkezelőben): ezzel módosíthatja a hivatkozást egy másik oldalra ugyanabban a PDF dokumentumban.

Nézet mentése és lehelyezése a tervlapra (parancs)

Ez a parancs megtalálható:

• az aktív ablak helyi menüjében
• a nézet/nézőpont helyi menüjében (legördülő navigátor) – nézet esetén a parancs neve: Helyezd a Tervlapra)
• a Dokumentáció menüben

Ez a parancs megnyitja a tervlap ablakot (a legutóbb használt vagy a Tervlapkönyvben elsőként szereplő tervlapot).

Kattintson a rajz lehelyezéséhez.

Rajz lehelyezése a Szervező használatával (Tervlapszerkesztő mód)

A Szervező paletta Tervlapszerkesztő nézetében a bal oldali hierarchikus listából áthúzhatja a nézőpontokat, nézeteket és külső fájlokat a jobb oldalon látható Tervlapkönyvbe. (Használhatja erre a célra a Szervező bal oldalán látható Rajz elhelyezése parancsot is.)

Lásd Szervező.

A rajzok lehelyezése az alábbi szabályok szerint történik:

• Ha egy elemet egy létező tervlap nevére húzunk rá, akkor az adott rajz arra a tervlapra kerül.
• Ha egy elemet egy alcsoport nevére vagy magára a Tervlapkönyvre húzzuk rá, akkor az adott rajz egy új tervlapra kerül, amelyik automatikusan az alcsoportba kerül (illetve a Tervlapkönyv legfelső szintjére).
