Tervlap és Rajz Azonosítók

Egyszerű tervlapszámozás

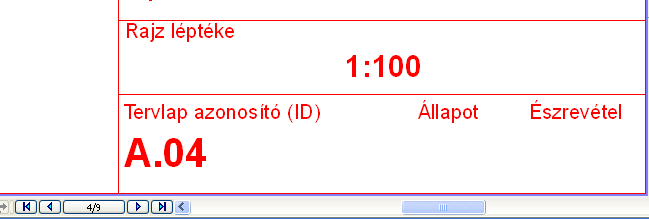

A Tervlapok számozásának a legegyszerűbb módja a sorszámok kiosztása, mintha egy könyvnek az oldalairól lenne szó. Ehhez nem kell foglalkozni a Tervlapok azonosítóival, elegendő, ha a Tervlapsablonon elhelyezi a „Tervlap szám” Automatikus szöveg alkotót. A Tervlapokat létrehozásuk sorrendjében számozza be a program, és ez a szám megjelenik a Tervlap ablak alján. Az Automatikus szövegnek köszönhetően a szám megjelenik minden tervlapon.

Ha azonban intelligens számozási rendszert kíván használni, amely a Tervlapkönyv hierarchiában nyilvántartja a hozzáadott és eltávolított Tervlapokat, alkalmazza az Automatikus Tervlap azonosító hozzárendelés logikát.

Automatikus Tervlap azonosító hozzárendelés

Az építészeti tervek összetettségéből következően, és annak érdekében, hogy a kívánt számozási sorrend még akkor is megmaradjon, ha újabb tervlapokat adunk hozzá a Tervlapkönyvhöz vagy törlünk belőle tervlapokat, mód van arra is, hogy automatikusan rendeljünk hozzá azonosítót minden egyes tervlaphoz. Az intelligens ID hozzárendelési rendszer automatikusan igazodik a Tervlapkönyv változásaihoz (például új Tervlapokkal való kiegészítés, változások a Tervlapok sorrendjében vagy a dokumentum-struktúrában).

A Tervlap azonosító elérhető Automatikus szöveg alkotóként is, ha tehát hozzáadjuk a Tervlapsablon Feliratához a Tervlap azonosító automatikus szöveget, akkor minden tervlap ennek megfelelően kerül beszámozásra.

Nyissa meg a Dokumentáció > Tervlapkönyv > Könyvbeállítások párbeszédablakot. Válassza ki a tervlap azonosítók kiosztási módszerét:

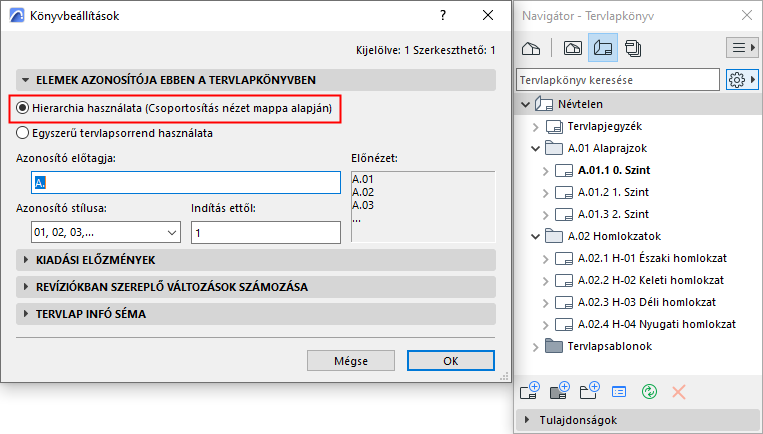

• Hierarchia használata (Csoportosítás nézet mappa alapján): Használja ezt a módszert, ha azt szeretné, hogy a tervlapok azonosítói tükrözzék az adott alcsoporton belüli helyüket. Ebben az esetben az azonosítóból kiolvasható a tervlap helye a fastruktúrában: a tervlap azonosítója örökli az alcsoport azonosítóját, ahogy az a lenti képen látható.





A tervlap és az alcsoport előtagja és stílusa testre szabható (1-2-3, A-B-C stb.). A létrejövő tervlap azonosító (ID) általában egy betű-szám kombináció, például A-03/a.

Lásd Könyvbeállítások párbeszédablak.

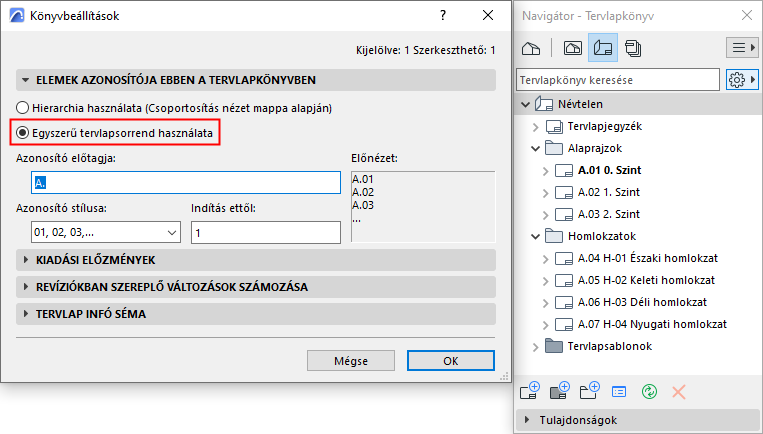

• Egyszerű tervlapsorrend használata: Ez a módszer csak a tervlapokhoz rendel azonosítót a Navigátor Tervlapkönyvének sorrendjében, fentről lefelé, figyelmen kívül hagyva az alcsoportokat. A Tervlapok a hierarchiában betöltött helyzetüktől függetlenül kapják az azonosítóikat, ahogy a lenti képen látható. Ha megváltoztatja a Navigátor elemek sorrendjét, az azonosítói ennek megfelelően módosulnak.





Egyedi tervlap/alcsoport azonosítók

Még ha az Automatikus Tervlap azonosító hozzárendelés logikát is alkalmazza, mely a Könyvbeállításokban található, bármely tervlaphoz vagy alkészlethez rendelhet egyedi azonosítót.

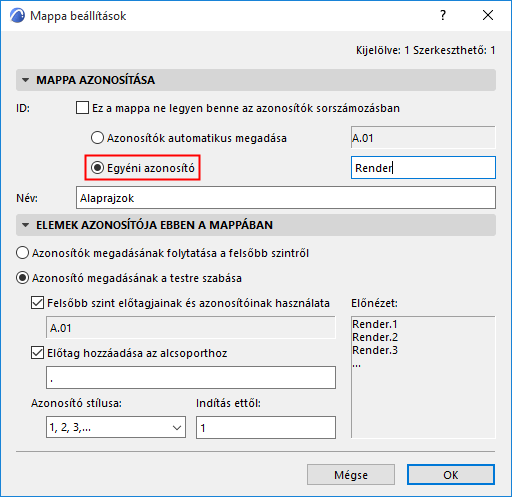

A Tervlap beállítások vagy Alcsoport beállítások párbeszédablakban rendeljen hozzá egy egyedi azonosítót a kiválasztott tervlaphoz vagy alcsoporthoz. Ez a tervlap vagy alcsoport ekkor is figyelembe lesz véve az azonosítók sorrendjében (ha például az előző tervlap neve A-02, az egyedié „Saját-02”, a következőé A-03 lesz.)

• Ha nem akarja, hogy az egyedi azonosítók is beleszámítsanak a számozásba, jelölje meg az „Ez a tervlap (alkészlet) ne kerüljön bele az azonosítók sorszámozásba” jelölőnégyzetet.





Miután megtörtént az alcsoport azonosítójának a testre szabása, még arra is van mód, hogy az adott alcsoport tervlapjai ezt az új logikát kövessék (az alcsoport egyedi azonosítójának a felhasználásával), vagy megtartsák a Tervlapkönyv általános struktúrájának megfelelő kiosztási logikát, az egyedi alcsoport-azonosítótól függetlenül.

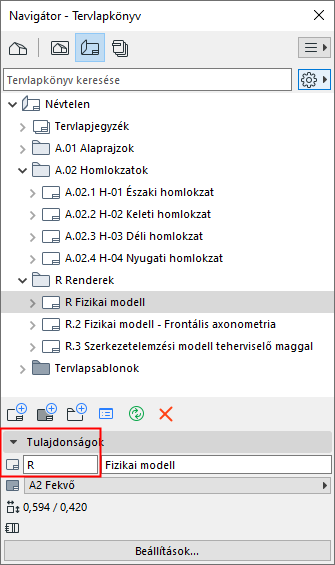

Egyedi azonosítót úgy is hozzárendelhet egy tervlaphoz vagy alcsoporthoz, ha közvetlenül beírja azt a Navigátor Tervlapkönyvében kiválasztott Tervlap vagy Alcsoport Tulajdonság panelén található mezőbe.

Rajz azonosítók

Valamennyi tervlapon lehelyezett rajzhoz automatikusan társul egy Rajz azonosító (ID). A Rajz azonosító a Navigátor és Szervező palettában a Rajz neve előtt jelenik meg. Az azonosítók kiosztását a Rajz beállítások határozzák meg. Fontos tudni, hogy a Rajz nevét és azonosítóját külön lehet meghatározni.

A rajzbeállítások Rajz azonosítása panelén válasszon egyet az azonosító megadásának alábbi lehetőségei közül:

• Nézet azonosítója szerint: A rajz azonosítója meg fog egyezni a forrásnézetével. Ez a lehetőség leginkább akkor ajánlott, ha minden Tervlap csak egy Rajzot tartalmaz. (Ez a beállítás csak akkor érhető el, ha a Rajz forrása egy tervnézet.)
• Tervlap szerint: A rajz azonosítójának meghatározásához a program felhasználja a tervlapja azonosítóját: a Tervlap beállítás párbeszédablak „Rajzok azonosítója ezen a tervlapon” panelén megadott előtagot és stílust. Ez a lehetőség leginkább akkor ajánlott, ha az egyes Tervlapok több Rajzot tartalmaznak.
• Egyedi: Bármely egyedi azonosítót hozzárendelhet a rajzhoz.

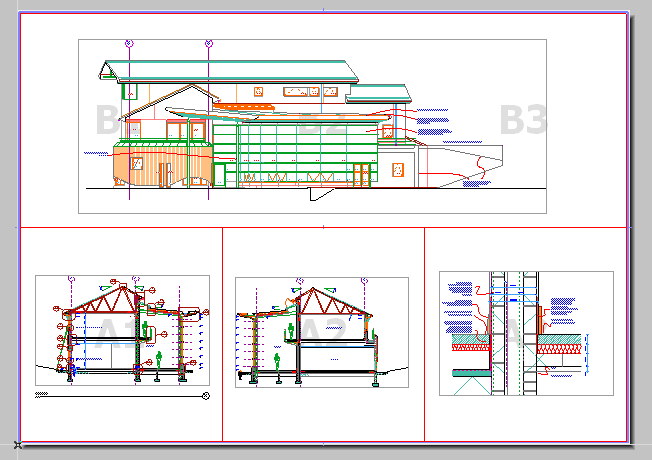

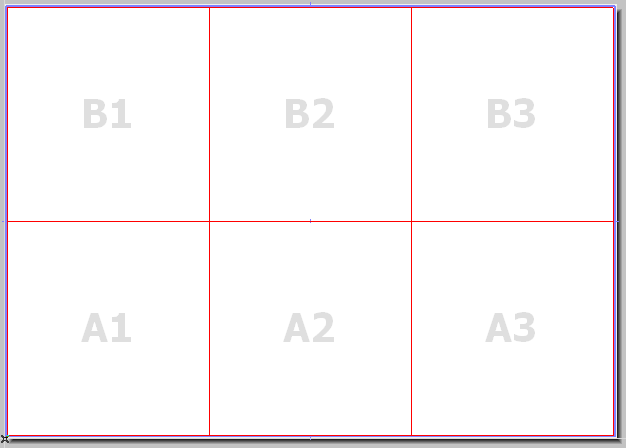

Ezen kívül használhatja még a Tervlapsablon beállításainak Háló a rajzok azonosítóihoz funkcióját is, amely a Tervlapsablonon található: így a rajzok automatikusan külön mezőkbe kerülnek, és az azonosítóik egy egyszerű vagy mátrix-szerű szerkezet szerint alakulnak.
